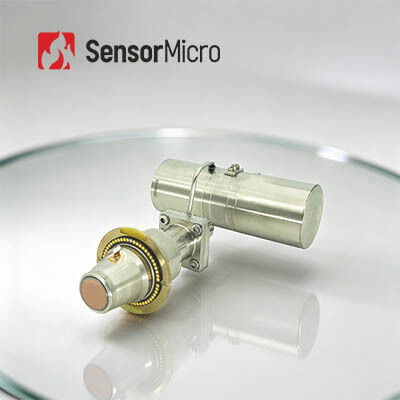

مراقبة الأمن MWIR كاشف الأشعة تحت الحمراء المبردة 640x512 15μm مجموعة مكاملة لـ Dewar Cooler
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | C615M |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| طلب | مراقبة الأمن | تكنولوجيا | التصوير الحراري بالأشعة تحت الحمراء |
|---|---|---|---|
| النطاق الطيفي 8 ~ 14 ميكرومتر | 3.7 ~ 4.8 ميكرومتر ميجاوات | دقة | 640x512/12 ميكرومتر |
| درجة حرارة التشغيل | -45 درجة مئوية~+71 درجة مئوية | NETD | 16mK (F2)؛ 18 م ك (F4) |
| إبراز | كاشف الأشعة تحت الحمراء المبرد من MWIR 15um,مراقبة الأمن كاشف الأشعة تحت الحمراء المبردة,كاشف MWIR المبرد 640x512 |
||
منتوج وصف
كاشف الأشعة تحت الحمراء المبرد بالأشعة تحت الحمراء متوسطة الموجة للمراقبة الأمنية 640×512 / 15 ميكرومتر
يعد C615M MWIR أحد كواشف الأشعة تحت الحمراء المبردة المصنوعة من HgCdTe/MCT والتي طورتها SensorMicro. يتميز بمواصفات 640×512 / 15 ميكرومتر المعتمدة على نطاق واسع، مما يجعله مناسبًا لجميع التطبيقات الممكنة تقريبًا، بما في ذلك أنظمة المراقبة بعيدة المدى، وأجهزة التصوير الحراري المحمولة، وكاميرات الكشف عن تسرب الغاز.
يمكن استبدال C615M RS058 بمعظم المنتجات الرئيسية الشبيهة بـ Scorpio عند تكوينه بمبرد Stirling المدمج RS058. تصميم الـ dewar، وأبعاد المبرد، والواجهة الميكانيكية/الكهربائية متطابقة تقريبًا، لذا يمكن لمدمجي الكاميرات ببساطة إزالة نظيرهم القديم المعيب وتوصيل C615M RS058 القابل للاستبدال بسهولة لمزيد من التكوين الداخلي.
الميزات الرئيسية
تصوير حاد وواضح
- توحيد جيد مع معدل بكسل فعال > 99.5%
- حساسية عالية مع NETD نموذجي يصل إلى 16 ميكرو كلفن
ضمان الإمداد المستمر
- واجهة قياسية قابلة للاستبدال
- إنتاج ضخم مع اتساق جيد
مصمم لتطبيقات محددة
- يمكن تخصيص الطول الموجي
- يمكن تخصيص رقم F
- يمكن تخصيص سطح التركيب
- تتوفر مبردات متعددة
مواصفات المنتج
| الموديل | كاشف الأشعة تحت الحمراء المبرد C615M MWIR | ||
| المادة الحساسة | MCT | ||
| الدقة | 640 × 512 | ||
| حجم البكسل | 15 ميكرومتر | ||
| الاستجابة الطيفية | 3.7 ميكرومتر ± 0.2 ميكرومتر ~ 4.8 ميكرومتر ± 0.2 ميكرومتر | ||
| وضع التشغيل | لقطة؛ أوضاع التكامل ITR/IWR؛ وضع النوافذ؛ منع التوهج | ||
| سعة الشحنة | 6.36 ميغا إلكترون (ITR)، 4.99 ميغا إلكترون (IWR) | ||
| النطاق الديناميكي | ≥ 75 ديسيبل | ||
| قناة الإخراج | 4؛ تصل إلى 10 ميغا هرتز لكل مخرج | ||
| أقصى معدل إطارات | 120 هرتز | ||
| NETD نموذجي | F2: 16 ميكرو كلفن؛ F4: 18 ميكرو كلفن | ||
| معدل البكسل الفعال | ≥ 99.76% | ||
| عدم انتظام الاستجابة | ≤ 8% | ||
| مبرد قابل للتكوين | RS058 | RS046 | LS734 |
| نوع المبرد | مبرد ستيرلينغ دوار | مبرد ستيرلينغ دوار | مبرد ستيرلينغ خطي |
| استهلاك الطاقة المستقر (23 درجة مئوية) | ≤ 6 واط | ≤ 5 واط | ≤ 10 واط |
| أقصى استهلاك للطاقة (71 درجة مئوية) | ≤ 12 واط | ≤ 11 واط | ≤ 45 واط |
| مزود الطاقة | 24 فولت تيار مستمر | 32 فولت تيار مستمر | 24 فولت تيار مستمر |
| وقت التبريد (23 درجة مئوية) | ≤ 6 دقائق | ≤ 5 دقائق 30 ثانية | ≤ 4 دقائق |
| الحد الأقصى للحجم (مم) | 145 × 58.5 × 71 | 120 × 46.5 × 81.5 | الضاغط: φ46 × 122 الـ Dewar: φ40 × 114 |
| الوزن (جم) | ≤ 600 | ≤ 350 | ≤ 1200 |
| درجة حرارة التشغيل | -45 درجة مئوية ~ +71 درجة مئوية | ||
التطبيقات الصناعية
يستخدم كاشف الأشعة تحت الحمراء المبرد بالتبريد C615M MWIR على نطاق واسع في العديد من المجالات مثل الاختبارات غير الإتلافية، والمراقبة البيئية، والمراقبة بعيدة المدى، والبحث العلمي.
خط الإنتاج الخاص بنا
حساسية عالية وأداء ممتاز
تكنولوجيا رائدة عالميًا في صناعة الأشعة تحت الحمراء.
أجهزة كشف الأشعة تحت الحمراء المختلفة المتاحة
كواشف الأشعة تحت الحمراء غير المبردة والمبردة بتنسيقات وأحجام بكسل مختلفة.
إنتاج بكميات لضمان التسليم السريع
ثلاثة خطوط إنتاج بقدرة إنتاج سنوية تصل إلى ملايين الكواشف.
أسئلة متكررة
1. ما هو الإشعاع تحت الأحمر؟
عند الحديث عن التصوير الحراري بالأشعة تحت الحمراء، فإن أول شيء يجب مراعاته هو الإشعاع تحت الأحمر (IR). يبدأ طول موجة طاقة الإشعاع تحت الأحمر بحوالي 700 نانومتر ويمتد إلى حوالي 1 ملم. تنبعث جميع الأجسام كمية معينة من الحرارة في شكل إشعاع تحت الأحمر، وهو غير مرئي لنا لأنه في الطيف الكهرومغناطيسي بأكمله، لا يمكن للعين المجردة رؤية سوى "الضوء المرئي".
2. كيف يعمل جهاز التصوير الحراري بالأشعة تحت الحمراء؟
المكون الأساسي لمعدات الأشعة تحت الحمراء هو كاشف الحرارة بالأشعة تحت الحمراء، والذي يمكنه اكتشاف فرق درجة الحرارة الدقيق للأجسام المحيطة بحساسية. ثم يقوم بجمع معلومات الإشعاع هذه من الجسم وإخراج معلومات درجة الحرارة للتصوير بناءً على معلومات فرق درجة الحرارة. كلما كان الجسم أكثر سخونة، زاد الإشعاع تحت الأحمر الذي ينتجه. إذا كانت الشدة عالية جدًا، يمكنك الشعور بها كحرارة.
