مستشعر الأشعة تحت الحمراء المبردة MWIR لمراقبة الأمن 640x512/15µm
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | C615M MWIR |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | negotiable |
| شروط الدفع | الاعتماد المستندي، تي/تي |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| طلب | المراقبة الأمنية | تكنولوجيا | التصوير الحراري بالأشعة تحت الحمراء |
|---|---|---|---|
| النطاق الطيفي 8 ~ 14 ميكرومتر | 3.7 ~ 4.8 ميكرومتر ميغاواط | دقة | 640 × 512/12 ميكرومتر |
| درجة حرارة التشغيل | -45 درجة مئوية ~ +71 درجة مئوية | NETD | ≤17mK (F2); ≤17mK (F2) ؛ ≤18mK (F4) ≤18 م ك (F4) |
| إبراز | كاشف الأشعة تحت الحمراء المبرد MWIR 15uM,كاشف الأشعة تحت الحمراء المبرد للمراقبة الأمنية,كاشف مبرد MWIR 640x512 |
||
منتوج وصف

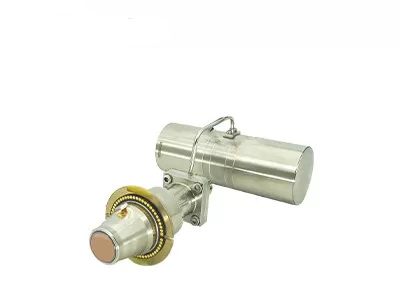

مستشعر الأشعة تحت الحمراء المبردة MWIR 640x512 15μm للمراقبة الأمنية
وصف المنتج
C615M MWIR هو أحد كاشفات الأشعة تحت الحمراء المبردة HgCdTe/MCT التي طورتها SensorMicro. إنه يتمتع بالمواصفات الأكثر شيوعًا 640x512/15μm لجميع التطبيقات الممكنة تقريبًا مثل نظام المراقبة بعيد المدى، وأجهزة التصوير الحراري المحمولة، وكاميرات كشف تسرب الغاز، إلخ.
يتوافق C615M RS058 مع معظم منتجات Scorpio الرئيسية عند تكوينه مع مبرد stirling المتكامل RS058. تصميم الدورق، وأبعاد المبرد، والواجهة الميكانيكية/الكهربائية هي نفسها تقريبًا بحيث يحتاج مجمّعو الكاميرات فقط إلى إخراج نظيرهم القديم المعيب وتوصيل C615M RS058 القابل للتبديل بسهولة لمزيد من التكوين الداخلي.
الميزات الرئيسية
تصوير واضح وحاد
• تناسق جيد، معدل بكسل فعال＞99.5%
• حساسية عالية، NETD نموذجي يصل إلى 17mK
توريد مستمر مضمون
• واجهة قياسية قابلة للتبديل
• الإنتاج الضخم، اتساق جيد
مصمم لتطبيقات محددة
• يمكن تخصيص الطول الموجي
• يمكن تخصيص رقم F
• يمكن تخصيص سطح التركيب
• يتوفر مبردات cryocooler متعددة
مواصفات المنتج
| الموديل | C615M MW |
| المادة | MCT |
| الدقة | 640x512 |
| درجة البكسل | 15μm |
| النطاق الطيفي | 3.7μm～4.8μm MW |
| وضع التشغيل | لقطة، وضع تكامل ITR/IWR؛ وضع Windows؛ مضاد للإزهار |
| سعة الشحن | 9.1Me-/6.5Me-(ITR) 7.8Me-/5.2Me-(IWR) |
| النطاق الديناميكي | ≥75dB |
| عدد المخرجات | 4؛ ما يصل إلى 10 ميجابكسل/ثانية لكل مخرج |
| NETD | F2: ≤17mK F4: ≤18mK |
| معدل البكسل الفعال | ≥99.5% |
| عدم انتظام الاستجابة | ≤8% |
| نوع Cryocooler | RS058/RS046 |
| استهلاك الطاقة المستمر | ≤6W@RS058 ≤5W@RS046 |
| الحد الأقصى لاستهلاك الطاقة | ≤12W @ RS058 ≤11W @ RS046 |
| مزود الطاقة | RS058: 24V DC RS046: 32V DC |
| وقت التبريد | ≤6min @ RS058 ≤5min30s @ RS046 |
| الوزن | ≤600g @ RS058 ≤350g @ RS046 |
| الأبعاد (مم) | RS046: 122x46.3x82 RS058: 147x58.5x71 |
| درجة حرارة التشغيل | -45°C ~ +71°C |
التطبيقات الصناعية
يستخدم كاشف الأشعة تحت الحمراء المبرد بالتبريد C615M MWIR على نطاق واسع في العديد من المجالات مثل نظام المراقبة عن بعد، ونظام تحسين الرؤية الجوية، والحمولة متعددة المستشعرات، إلخ.
خط الإنتاج لدينا
حساسية عالية وأداء ممتاز
تكنولوجيا رائدة عالميًا في صناعة الأشعة تحت الحمراء
تتوفر كاشفات الأشعة تحت الحمراء المختلفة
كل من كاشفات الأشعة تحت الحمراء غير المبردة والمبردة بتنسيقات مختلفة وحجم البكسل
الإنتاج بكميات كبيرة لضمان التسليم السريع
ثلاثة خطوط إنتاج بطاقة إنتاجية سنوية تصل إلى ملايين الكاشفات.
الأسئلة الشائعة
1. ما هي الأشعة تحت الحمراء؟
عند الحديث عن التصوير الحراري بالأشعة تحت الحمراء، فإن أول ما يجب التفكير فيه هو الأشعة تحت الحمراء (IR). يبدأ طول موجة طاقة الأشعة تحت الحمراء عند حوالي 700 نانومتر ويمتد إلى حوالي 1 مم. تنبعث جميع الأجسام كمية معينة من الحرارة في شكل أشعة تحت الحمراء، وهي غير مرئية لنا، لأنه في الطيف الكهرومغناطيسي بأكمله، لا يمكن للعين المجردة رؤية سوى "الضوء المرئي".
2. كيف يعمل جهاز التصوير الحراري بالأشعة تحت الحمراء؟
المكون الأساسي لمعدات الأشعة تحت الحمراء هو كاشف الحرارة بالأشعة تحت الحمراء، والذي يمكنه اكتشاف فرق درجة الحرارة الصغيرة للأجسام المحيطة بحساسية. بعد ذلك، يجمع معلومات الإشعاع هذه من الجسم ويخرج معلومات درجة الحرارة للتصوير، والتي تعتمد على معلومات فرق درجة الحرارة. كلما كان الجسم أكثر سخونة، زاد الإشعاع تحت الأحمر الذي ينتجه. إذا كانت الكثافة عالية جدًا، يمكنك الشعور بها كحرارة.
