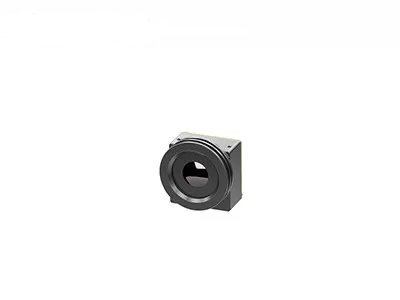

وحدة كاميرا أمان حرارية LWIR 256x192 / 12μM غير مبردة
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iLC212 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | negotiable |
| شروط الدفع | الاعتماد المستندي، تي/تي |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| دقة | 256 × 192 | وزن | 8.9 جرام ± 0.5 جرام (بما في ذلك عدسة 3.2 ملم) |
|---|---|---|---|
| النطاق الطيفي | 8 ~ 14 ميكرومتر | درجة البكسل | 12 ميكرومتر |
| NETD | ≤65mK | معدل الإطارات | 25 هرتز / 30 هرتز |
| إبراز | وحدة كاميرا أمان حرارية 12UM,وحدة كاميرا أمان حرارية 256x192,وحدة كاميرا Lwir غير مبردة |
||
منتوج وصف
وحدة التصوير الحراري iLC212
وحدة كاميرا أمان حرارية غير مبردة LWIR 256x192 / 12μm
وصف المنتج
وحدة التصوير بالأشعة تحت الحمراء غير المبردة iLC212، والمعروفة أيضًا باسم الوحدة الحرارية غير المبردة، قادرة على القياس الإشعاعي ولديها وظيفة قياس درجة الحرارة غير التلامسية بالأشعة تحت الحمراء المتاحة. وهي تشتمل على كاشف أشعة تحت الحمراء صغير الحجم بشكل استثنائي 256x192 / 12μm في عبوة مستوى الرقاقة (WLP) يلتقط طيف الأشعة تحت الحمراء ذات الموجة الطويلة (LWIR) الذي يتراوح من 8 إلى 14μm.
نظرًا لـ SWaP-C المحسن بالكامل، تتميز وحدة الكاميرا الحرارية iLC212 بدقة منخفضة وحجم صغير واستهلاك منخفض للطاقة وسعر منخفض جدًا. وبالتالي، في مجال الأمن والمراقبة، فهي مناسبة جدًا لقياس درجة الحرارة والمراقبة ذات الزاوية الواسعة والمدى القريب.
الميزات الرئيسية
- تطبيقات SWaP-C المحسنة بالكامل
- مناسبة لمنتجات الأشعة تحت الحمراء المختلفة
- مجموعة واسعة من تطبيقات التصوير الحراري
- استهلاك منخفض للطاقة
مواصفات المنتج
| الموديل | iLC212 |
| أداء كاشف الأشعة تحت الحمراء | |
| المادة | أكسيد الفاناديوم غير المبرد |
| الدقة | 256×192 |
| حجم البكسل | 12μm |
| الاستجابة الطيفية | 8μm ~14μm |
| NETD | ≤65mK@F1.0@25℃@50Hz |
| معالجة الصور | |
| الفيديو الرقمي | RAW/YUV/BT656؛ دعم نقل الفيديو USB2.0؛ دعم قياس درجة الحرارة لخط المعلمات |
| معدل الإطارات الرقمية | 25 هرتز/30 هرتز |
| عرض الصورة | أسود-ساخن/أبيض-ساخن/ألوان زائفة |
| خوارزمية الصورة | تصحيح عدم التجانس (NUC) تقليل ضوضاء الصورة ثلاثية الأبعاد (3DNR) تقليل الضوضاء ثنائية الأبعاد (DNS) ضغط النطاق الديناميكي (DRC) تحسين EE |
| وقت التشغيل | ≤3s |
| قياس درجة الحرارة | |
| نطاق درجة حرارة التشغيل | -10℃~+50℃ |
| نطاق قياس درجة الحرارة | -20℃~+150℃، دعم توسيع نطاق قياس درجة الحرارة والتخصيص |
| دقة قياس درجة الحرارة | ±3℃/±3% (أخذ القيمة الأكبر) @23℃±5℃؛ مسافة قياس درجة الحرارة 1.5 متر |
| قياس درجة الحرارة الإقليمية | دعم قياس درجة الحرارة في أي منطقة، وإخراج القيمة القصوى والقيمة الدنيا والقيمة المتوسطة للمنطقة |
| SDK | إصدار Windows / Linux، تحقيق تحليل دفق الفيديو وتحويل الرمادي إلى درجة الحرارة |
| الواجهة الكهربائية | |
| الواجهة الخارجية | موصل 30pin_HRS مدخلات الطاقة الفيديو الرقمي RS232-TTL/USB2.0 GPIO إلخ. |
| الاتصال | RS232-TTL/USB2.0 |
| مكون التوسعة | لوحة VPC |
| برنامج الكمبيوتر | |
| برنامج ICC | التحكم في الوحدة وعرض الفيديو |
| نظام الطاقة | |
| مزود الطاقة | تيار مستمر 3.3 فولت±0.1 فولت |
| تبديد الطاقة | الحالة المستقرة: 0.70 واط/3.3 فولت @23±3℃ |
| الخاصية الفيزيائية | |
| الموصلات | طراز الموصل الخارجي: DF40C-30DP-0.4V (51)، (HRS-Male) طراز الموصل المتزاوج: DF40C (2.0)-30DS-0.4V (51)، (HRS-Female) |
| الحجم | 21 مم×21 مم×12.8 مم (بما في ذلك عدسة 3.2 مم) |
| الوزن | 8.9 جرام±0.5 جرام (بما في ذلك عدسة 3.2 مم) |
| القدرة على التكيف مع البيئة | |
| درجة حرارة التشغيل | -40℃～+70℃ |
| درجة حرارة التخزين | -45℃～+85℃ |
| الرطوبة | 5%~95%، غير متكثفة |
| مقاومة الصدمات والاهتزاز | الصدمة: موجة جيبية نصفية، 40 جرام/11 مللي ثانية، 3 محاور، 6 اتجاهات الاهتزاز: 5.35 جرام، 3 محاور |
| الشهادة | ROHS2.0/REACH |
| العدسة | |
| العدسة الاختيارية | 3.2 مم/F1.1، HFOV: 55.6±2.8°; الطلاء: AR |
التطبيقات الصناعية
يتم تطبيق وحدة التصوير الحراري iLC212 في مجال الأمن والمراقبة، وهي مناسبة للتكامل في الكاميرا المخفية والكاميرا الرقمية وكاميرا القبة وكاميرا الصندوق وما إلى ذلك.
مزايا الشركة
الأسئلة الشائعة
1. ما هو الإشعاع تحت الأحمر؟
عند الحديث عن التصوير الحراري بالأشعة تحت الحمراء، فإن أول ما يجب التفكير فيه هو الإشعاع تحت الأحمر (IR). تبدأ طول موجة طاقة الإشعاع تحت الأحمر عند حوالي 700 نانومتر وتمتد إلى حوالي 1 مم. تنبعث جميع الأجسام كمية معينة من الحرارة في شكل إشعاع تحت الأحمر، وهو غير مرئي لنا، لأنه في الطيف الكهرومغناطيسي بأكمله، لا يمكن للعين المجردة رؤية سوى "الضوء المرئي".
2. كيف تعمل الكاميرا الحرارية بالأشعة تحت الحمراء؟
المكون الأساسي للمعدات التي تعمل بالأشعة تحت الحمراء هو كاشف الحرارة بالأشعة تحت الحمراء، والذي يمكنه اكتشاف الفرق الطفيف في درجة الحرارة للأجسام المحيطة بحساسية. بعد ذلك، يجمع معلومات الإشعاع هذه من الجسم ويخرج معلومات درجة الحرارة للتصوير، والتي تعتمد على معلومات الفرق في درجة الحرارة. كلما كان الجسم أكثر سخونة، زاد الإشعاع تحت الأحمر الذي ينتجه. إذا كانت الكثافة عالية جدًا، يمكنك الشعور بها مثل الحرارة.
