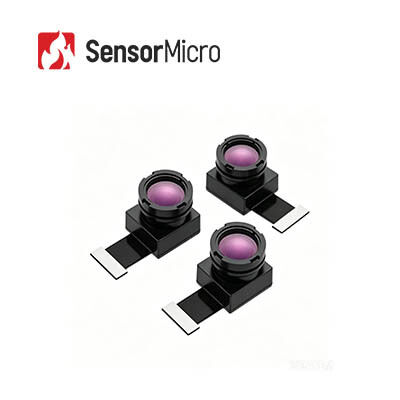

وحدة الكاميرا الأمنية الحرارية LWIR غير المبردة مع دقة 256x192 ، 12μm Pixel Pitch ، وتصميم حر من التركيز
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | تيمو212 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 256x192 | وضع التركيز | التركيز مجانا |
|---|---|---|---|
| المدى الطيفي | 8 ~ 14 ميكرومتر | درجة البكسل | 12 ميكرومتر |
| بيانات الناتج | 14 بت الخام | معدل الإطار | التصوير الحراري: 25 هرتز، التصوير: 50 هرتز |
| إبراز | وحدة كاميرا أمان حرارية 12UM,وحدة كاميرا أمان حرارية 256x192,وحدة كاميرا Lwir غير مبردة |
||
منتوج وصف
وحدة الكاميرا الحرارية الأمنية غير المبردة LWIR 256x192 / 12μm
لمحة عامة عن المنتج
وحدة تصوير الأشعة تحت الحمراء غير المبردة TIMO212 ، والمعروفة أيضًا باسم وحدة الحرارة غير المبردة ، قادرة على قياس درجات الحرارة الإشعاعية وتتضمن وظيفة قياس درجة الحرارة تحت الحمراء دون اتصال.يتضمن جهاز كشف الأشعة تحت الحمراء صغير للغاية 256x192 / 12μm حزمة مستوى الوافر (WLP) الذي يلتقط طيف الأشعة تحت الحمراء الطويل الموجة (LWIR) يتراوح من 8 إلى 14μmمع SWaP-C المحسّنة بالكامل، توفر وحدة الكاميرا الحرارية TIMO212 دقة منخفضة، وحجم صغير، واستهلاك طاقة ضئيل، وأسعار تنافسية.
الخصائص الرئيسية
- وحدة مصغرة للغاية مع تحسين SWaP-C النهائي
- الكاشف المعبأ على مستوى الوافر + البصريات على مستوى الوافر + مغلق الصمام الكهرومغناطيسي الدقيق
- أصغر وحدة حرارية بالأشعة تحت الحمراء، مما يتيح وظائف التصوير الحراري الأساسية مع أقصى كفاءة في التكلفة
- الحجم المدمج والوزن الخفيف وانخفاض استهلاك الطاقة، مثالية لدمجها في أجهزة مصغرة
- خيارات بصرية مرنة، قياس دقيق للحرارة
- خيارات عدسة متعددة متاحة، بما في ذلك الزاوية العريضة والتلفوتو لتلبية الاحتياجات التطبيقية المتنوعة
- قياس درجة الحرارة بدقة عالية بدقة تصل إلى ± 2 درجة مئوية ؛ يدعم كل من مراقبة درجة الحرارة الإقليمية والكاملة
- التكامل السهل، التنمية السريعة
- يدعم واجهة صورة DVP ، متوافقة مع مختلف المنصات المدمجة
- تتوافق مع معايير RoHS 2.0 البيئية
مواصفات المنتج
| النموذج | تيمو212 |
|---|---|
| القرار | 256×192 |
| حجم البيكسل | 12μm |
| رد الفعل الطيفي | 8-14μm |
| وضع التركيز | حر من التركيز |
| العدسة (HFOV/FL) | 17.5°/10mm 25°/7mm 56°/3.2mm 90°/2.1mm |
| الوزن (غ) | 5.1±0.4 4.4±0.4 2±0.2 4.8±0.4 |
| الحجم (ملم، بدون FPC) | 16×14×18 16×14×14.6 14×12×9.8 16×14×156 |
| عدد رموز التعريف | 40PIN |
| بيانات الناتج | 14 بت خام |
| معدل الإطار | التصوير الحراري: 25 هرتز، التصوير: 50 هرتز |
| نطاق قياس الحرارة | -20 درجة مئوية ~ +550 درجة مئوية |
| دقة قياس الحرارة | أعلى من ±2°C / ±2% |
| درجة حرارة العمل | -20°C~+60°C |
| الرطوبة | 5% إلى 85% |
| درجة حرارة التخزين | -45°C~+85°C |
| الشهادة | RoHS 2.0 / الوصول |
التطبيقات الصناعية
يتم تطبيق وحدة التصوير الحراري iLC212 في مجال الأمن الذكي ، AloT ، المراقبة الليلية ، الأدوات والمقاييس ، الرؤية الآلية ، وغيرها.
فوائدنا
- خبرة تقنية عميقةمع سنوات عديدة من الخبرة في البحث والتطوير، وتطبيق تكنولوجيا أجهزة الاستشعار تحت الحمراء،التعبئة والاختبارأساسنا الصلب يمكّننا من تقديم منتجات مبتكرة وموثوقة بشكل مستمر تلبي متطلبات السوق المتغيرة.
- تركز على الابتكار والتنفيذ العملي في الاستشعار بالأشعة تحت الحمراء:نحن ملتزمون بدفع الاختراقات التكنولوجية في التصوير الحراري، ودفع باستمرار الحدود في NETD، SWaP، ودرجة حرارة التشغيل.منتجاتنا تقود باستمرار في التطبيقات عبر الأمن، المراقبة الصناعية، الأنظمة الذكية، وأكثر من ذلك.
- محفظة منتجات متنوعة:مدعومة بأبحاث وتطوير مستقلة وطرق تقنية متعددة،نحن نقدم مجموعة شاملة من مكونات الكشف عن الأشعة تحت الحمراء.
- التحقق الصارم من الموثوقية يضمن ضمان الجودة:مدعومة بنظام إدارة الجودة القوي، تخضع منتجاتنا لإجراءات اختبار متعددة خلال الإنتاج لضمان الاستقرار والموثوقية على المدى الطويل.
- خدمات الدعم الفني المهني والتنمية المشتركة:فريقنا الهندسي يعمل عن كثب مع فرق البحث والتطوير والمنتجات للعملاء لتسريع تكامل النظام، وتحسين الكفاءة، وتقصير وقت السوق. نجاحك هو مهمتنا المشتركة.
الأسئلة الشائعة
ما هو إشعاع الأشعة تحت الحمراء؟
عندما نتحدث عن التصوير الحراري بالأشعة تحت الحمراء ، فإن أول شيء يجب مراعاته هو الإشعاع بالأشعة تحت الحمراء (IR). يبدأ طول موجة طاقة الإشعاع بالأشعة تحت الحمراء في حوالي 700 نانومتر ويمتد إلى حوالي 1 مم.جميع الأشياء تصدر كمية معينة من الحرارة في شكل إشعاع تحت الحمراء، والتي غير مرئية بالنسبة لنا لأن في الطيف الكهرومغناطيسي بأكمله، العين المجردة يمكن أن نرى فقط "الضوء المرئي".
كيف تعمل آلة تصوير الحرارة بالأشعة تحت الحمراء؟
المكون الأساسي لمعدات الأشعة تحت الحمراء هو جهاز الكشف الحراري الأشعة تحت الحمراء، والذي يمكن أن يكتشف بشكل حساس الاختلافات الدقيقة في درجة حرارة الأجسام المحيطة.يجمع هذه المعلومات الإشعاعية من الأجسام ويخرج معلومات درجة الحرارة للتصوير على أساس بيانات الفرق في درجة الحرارةكلما كان الجسم أكثر حرارة، كلما زاد إشعاع الأشعة تحت الحمراء الذي ينتجه، وإذا كانت شدته عالية بما فيه الكفاية،
