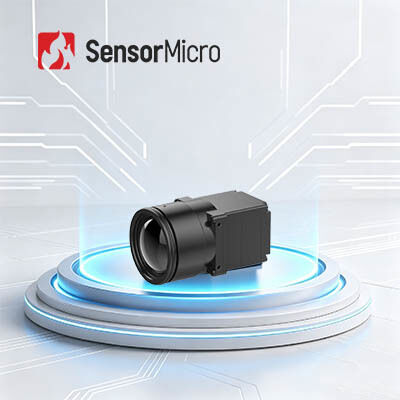

وحدة تصوير حراري غير مبرد مقاس 1280 × 1024 مقاس 12 ميكرومتر لمراقبة البنية التحتية الرئيسية

  • 1280x1024 12μm Uncooled Thermal Imaging Module for Key Infrastructure Monitoring
مكان المنشأ الصين
اسم العلامة التجارية SensorMicro
إصدار الشهادات ISO9001:2015; RoHS; Reach
رقم الموديل عملة1212
الحد الأدنى لكمية 1 قطعة
الأسعار قابل للتفاوض
شروط الدفع تي/تي
تفاصيل المنتج
دقة 1280x1024 استهلاك الطاقة 1.0 واط
واجهة الفيديو الرقمية DVP16/BT.1120/MIPI المدى الطيفي 8 ~ 14 ميكرومتر
درجة البكسل 12 ميكرومتر معدل الإطار 30 هرتز
إبراز

وحدة تصوير حراري غير مبردة بدقة 12 ميكرومتر

,

وحدة حرارية لمراقبة الحياة البرية بدقة 640x512

,

وحدة تصوير حراري بتردد 30 هرتز
اترك رسالة
منتوج وصف
وحدة تصوير حراري غير مبرد مقاس 1280 × 1024 مقاس 12 ميكرومتر لمراقبة البنية التحتية الرئيسية
نظرة عامة على المنتج

COIN1212 عبارة عن نواة كاميرا تعمل بالأشعة تحت الحمراء عالية الدقة على مستوى الرقاقة ومجهزة بكاشف 1280 × 1024 12 ميكرومتر وأنظمة معالجة تصوير متقدمة. وهو يدعم مخرجات فيديو متنوعة واتصالات تسلسلية، ويوفر اكتشافًا سريعًا لنقاط الاتصال وصورًا حرارية عالية الوضوح، ويبسط تكامل النظام إلى حد كبير. مناسب لمراقبة البنية التحتية، والنقل الذكي، والتصنيع المتقدم والبحث العلمي، وهو عبارة عن نواة تصوير حراري مدمجة وعالية الأداء لمختلف التطبيقات المتطورة.

الميزات الرئيسية
تصوير عالي الوضوح، كشف دقيق
  • دقة تبلغ 1280×1024/12μm ميجابكسل تتيح مجال رؤية واسعًا وتصويرًا عالي الدقة طويل المدى
  • يلتقط تفاصيل الهدف الدقيقة بوضوح أثناء المراقبة من مسافة قريبة
كاملة المواصفات وفعالة من حيث التكلفة
  • تم تصميمه باستخدام كاشف الأشعة تحت الحمراء الرائد في الصناعة على مستوى الرقاقة كبير الحجم
  • متكامل مع خوارزميات معالجة الصور المتقدمة لتعزيز وضوح الصورة والجودة البصرية
التكامل السريع، والتنمية المتسارعة
  • يدعم واجهات إخراج الصور المتعددة بما في ذلك DVP وBT.1120
  • يقوم بإخراج بيانات صورة RAW/YUV مع التحكم في المنفذ التسلسلي
مواصفات المنتج
نموذج عملة1212
مؤشرات كاشفات الأشعة تحت الحمراء
المواد الحساسة: VOx
الدقة: 1280×1024
حجم البكسل: 12 ميكرومتر
الاستجابة الطيفية: 8μm ~ 14μm
NETD النموذجي: .m40mK/F1.0/25°C
معالجة الصور
معدل الإطار الرقمي: 30 هرتز
وقت البدء: 6 ثواني
فيديو تناظري: /
الفيديو الرقمي: RAW/YUV422
خوارزمية الصورة: تصحيح عدم التوحيد (NUC)، تقليل الضوضاء ثلاثية الأبعاد (3DNR)، منع الضوضاء ثنائية الأبعاد (DNS)، ضغط النطاق الديناميكي (DRC)، تحسين الحواف (EE)
عرض الصور: 10 أنواع (أبيض ساخن / لافا / حديد أحمر / حديد ساخن / طبي / قطبي شمالي / قوس قزح 1 / قوس قزح 2 / لون خفيف / أسود ساخن)
برامج الكمبيوتر برنامج ICC: التحكم في الوحدة وعرض الفيديو
كهربائي
الواجهة الخارجية القياسية: 50 سنًا: DF40C-50DP-0.4V(51)، (HRS، ذكر)
لوحة التمديد: USB3.0
واجهة الاتصال: TTL-232
واجهة الفيديو الرقمية: DVP16/BT.1120/MIPI
جهد الإمداد: 4.5~5.5 فولت
استهلاك الطاقة النموذجي: 1.0 واط
ميكانيكية
الحجم الأساسي العاري (مم): 14 مم/19 مم/25 مم: 25.4 مم × 25.4 مم × 19.3 مم؛ 35 مم / 50 مم / 100 م: 35.4 مم × 35.4 مم × 17.8 مم
الوزن الأساسي العاري (جم): 14 مم/19 مم/25 مم: 19.7±1 جم؛ 35 ملم/50 ملم/100 متر: 32.5±1 جرام
القدرة على التكيف البيئي
درجة حرارة التشغيل: -40 درجة مئوية ~+70 درجة مئوية
درجة حرارة التخزين: -45 درجة مئوية ~ +85 درجة مئوية
الرطوبة: 5%~95%، غير التكثيف
الاهتزاز: 5.35 جرام، اهتزاز عشوائي، 3 محاور
التأثير: نصف موجة جيبية، 40 جم/11 مللي ثانية، اتجاه التأثير X المحور، 3 مرات
الشهادة: ROHS2.0/REACH
عدسة بصرية
عدسة بصرية: تركيز ثابت حراري: 14 مم / 19 مم / 25 مم / 35 مم / 50 مم / 100 مم
مستوى الحماية: IP67 (العدسة الأمامية)
التطبيقات الصناعية
يتم تطبيق وحدة التصوير الحراري COIN1212 في مجال مراقبة البنية التحتية الرئيسية والتصنيع المتطور والتفتيش الصناعي والبحث العلمي وما إلى ذلك.
حول سنسور مايكرو

انطلاقًا من احتياجات المستخدم، تلتزم شركة SensorMicro بالتطوير المتعمق والتحسين المستمر لمنتجات الأشعة تحت الحمراء وحلول التطبيقات. نحن لا نقدم منتجات أجهزة عالية الجودة فحسب، بل نشارك أيضًا خبرات التطبيقات الاحترافية، ونقدم حلولًا مخصصة مصممة خصيصًا لتلبية المتطلبات الفريدة لمختلف الصناعات. تضمن شبكة خدماتنا العالمية الدعم الفني في الوقت المناسب وخدمة ما بعد البيع، مما يجعلنا شريكًا موثوقًا به للعملاء في جميع أنحاء العالم.

الأسئلة المتداولة
ما هو البعد البؤري؟
نعلم جميعًا أن مبدأ التصوير في الكاميرا هو التصوير بالثقب، لذلك في الكاميرا الرقمية، يشير الطول البؤري إلى المسافة من ثقب العدسة إلى المستشعر، والوحدة هي ملم (ملليمتر).
تعريف أنواع العدسات المختلفة
عندما يتعلق الأمر بعدسات الكاميرا، قد يعرف بعض الأشخاص أن هناك عدسات ذات تركيز ثابت وعدسات تكبير. العدسة ذات البعد البؤري الثابت تعني أن البعد البؤري ثابت، بينما تعني عدسة التكبير أن البعد البؤري للعدسة متغير.

بشكل عام، سيتم تحديد البعد البؤري على عدسة الكاميرا، مثل 50 مم، 24-70 مم، وما إلى ذلك. إذا كان هناك رقم واحد فقط على العدسة، فهذا يعني أنها عدسة ذات تركيز ثابت، مثل عدسة 50 مم، مما يعني أنه لا يمكن تثبيت العدسة إلا على طول بؤري 50 مم. إذا كان هناك رقمين محددين على العدسة، فهذا يعني أنها عدسة تكبير، مثل عدسة 24-70 مم، مما يعني أنه يمكن تعديل البعد البؤري لهذه العدسة بحرية بين 24-70 مم.
