وحدة التصوير الحراري غير المبردة 640 × 512 12 ميكرومتر لمراقبة الحياة البرية

مكان المنشأ ووهان ، مقاطعة هوبي ، الصين
اسم العلامة التجارية GST
إصدار الشهادات ISO9001:2015; RoHS; Reach
رقم الموديل TWIN612 / R.
الحد الأدنى لكمية 1 قطعة
الأسعار Negotiable
شروط الدفع L / C ، T / T

اتصل بي للحصول على عينات مجانية وكوبونات.

ال WhatsApp:0086 18588475571

ويتشات: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
دقة 640 × 512 استهلاك الطاقة 0.8 واط
النطاق الطيفي 8 ~ 14 ميكرومتر مساحة وحدة الصورة 12 ميكرومتر
NETD < 40 مليون كلفن معدل الإطار 25 هرتز / 30 هرتز
تسليط الضوء

وحدة التصوير الحراري غير المبردة 12uM

,

الوحدة الحرارية لمراقبة الحياة البرية 640x512

,

30Hz

اترك رسالة
منتوج وصف

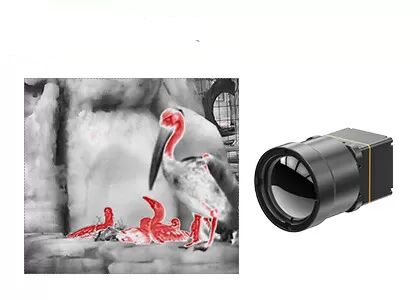

وحدة التصوير الحراري غير المبردة 640 × 512 12 ميكرومتر لمراقبة الحياة البرية



وصف المنتج



الوحدة الحرارية TWIN612 هي منتج وصول جديد تم تطويره بواسطة Global Sensor Technology.إنه يدمج كاشف الأشعة تحت الحمراء غير المبرد بحزمة سيراميك 640 × 512/12.باستخدام NETD < 40mk النموذجي ، يمكن للوحدة الحرارية TWIN612 تقديم صورة أكثر وضوحًا ووضوحًا وتفصيلاً.

مع نطاق قياس درجة الحرارة من -20 ~ 150 ℃ / 0 ~ 550 ℃ ، دقة ± 2 ℃ أو ± 2٪ ومعدل إطار يصل إلى 30Hz ، تضمن الوحدة الحرارية صورة حرارية سلسة وقياس دقيق لدرجة الحرارة.



تتميز الوحدة الحرارية TWIN612 بمزايا التصميم المضغوط ، وهيكل خفيف الوزن واستهلاك طاقة منخفض يصل إلى 0.8 واط.مع خوارزميات الصورة المحسنة ووظيفة قياس درجة الحرارة ، تقدم الوحدة الحرارية TWIN612 صورًا أكثر استقرارًا ودرجة حرارة دقيقة.



تشبه عملية تغليف السيراميك عملية التغليف المعدني ، وهي تقنية تعبئة ناضجة للكشف عن الأشعة تحت الحمراء.بالمقارنة مع العبوات المعدنية ، سيتم تقليل حجم ووزن الكاشف المعبأ بشكل كبير.وبالتالي ، يمكن استخدام الوحدة الحرارية TWIN612 في الصناعات التي لديها متطلبات صارمة فيما يتعلق بالحجم والوزن واستهلاك الطاقة.



الخصائص الرئيسية



- الحجم الصغير: 25.4 مم × 25.4 مم × 35 مم
- خفيف الوزن: 25 جرام
- NETD النموذجي <40mk
- تصوير حراري حاد وواضح
- استهلاك طاقة نموذجي يصل إلى 0.8 واط



مواصفات المنتج



نموذج TWIN612 / R.
أداء كاشف الأشعة تحت الحمراء
دقة 640 × 512
حجم بكسل 12 ميكرومتر
النطاق الطيفي 8 ~ 14 ميكرومتر
NETD النموذجي < 40 مليون كلفن
معالجة الصورة
معدل الإطار 25 هرتز / 30 هرتز
وقت بدء التشغيل 6 s
فيديو تمثيلي بال / نتسك
فيديو رقمية YUV / BT.656 / LVDS / USB2.0
عرض الصور 11 في المجموع (الأبيض الساخن / الحمم البركانية / القوس الحديدي / أكوا / الحديد الساخن / الطبي / القطب الشمالي / قوس قزح 1 / قوس قزح 2 / الأحمر الساخن / الأسود الساخن)
خوارزمية الصورة NUC / 3D / 2D / DRC / EE
الخصائص الكهربائية
الواجهة الخارجية القياسية 50pin_HRS
واجهة الاتصالات RS232 / USB2.0
مصدر التيار 4 ~ 5.5 فولت
استهلاك الطاقة النموذجي 0.8 واط
قياس الحرارة
نطاق الحرارة الشغالة -10 ℃ ~ 50 ℃
نطاق قياس درجة الحرارة -20 ℃ ~ 150 ، 0 ~ 550 ℃
دقة قياس درجة الحرارة أكبر من ± 2 ℃ أو ± 2٪
SDK نظام التشغيل Windows / Linux ؛حقق تحليل دفق الفيديو وتحويله من الرمادي إلى درجة الحرارة
الخصائص البدنية
الأبعاد (مم) 25.4 × 25.4 × 35 (بدون عدسة)
وزن 25 جرام (بدون عدسة)
التكيف البيئي
درجة حرارة التشغيل -40 درجة مئوية +70 درجة مئوية
درجة حرارة التخزين -45 ℃ ~ + 85 ℃
رطوبة 5٪ ~ 95٪ ، دون تكاثف
اهتزاز 5.35 غرام ، 3 محاور
صدمة نصف موجة جيبية ، 40 جم / 11 مللي ثانية ، 3 محاور ، 6 اتجاهات
بصريات
عدسة اختيارية ثابت أثيرمال: 13 ملم



تطبيقات صناعية


يتم تطبيق وحدة التصوير الحراري TWIN612 / R في مجال التصوير الحراري ، ومراقبة الأمان ، وحمولات الطائرات بدون طيار ، والروبوتات ، والأجهزة الذكية ، و ADAS ، ومكافحة الحرائق والإنقاذ


إيجابياتنا


وحدة التصوير الحراري غير المبردة 640 × 512 12 ميكرومتر لمراقبة الحياة البرية 0


أسئلة وأجوبة



1. ما هو البعد البؤري؟


نعلم جميعًا أن مبدأ التصوير في الكاميرا هو التصوير ذو الثقب ، لذلك في الكاميرا الرقمية ، يشير البعد البؤري إلى المسافة من ثقب العدسة إلى المستشعر ، والوحدة هي ملم (ملليمتر).





2. تعريف أنواع العدسات المختلفة


عندما يتعلق الأمر بعدسات الكاميرا ، قد يعرف بعض الأشخاص أن هناك عدسات ذات تركيز ثابت وعدسات تكبير.تعني العدسة ذات البعد البؤري الثابت أن الطول البؤري ثابت ، بينما تعني عدسة الزوم أن الطول البؤري للعدسة متغير.


بشكل عام ، سيتم تمييز البعد البؤري على عدسة الكاميرا ، مثل 50 مم ، 24-70 مم ، إلخ. إذا كان هناك رقم واحد فقط على العدسة ، فهذا يعني أنها عدسة ذات تركيز ثابت ، مثل عدسة مقاس 50 مم ، مما يعني أنه لا يمكن تثبيت العدسة إلا على بُعد بؤري يبلغ 50 مم.
إذا كان هناك رقمان محددان على العدسة ، فهذا يعني أنها عدسة تكبير ، مثل عدسة 24-70 مم ، مما يعني أنه يمكن ضبط البعد البؤري لهذه العدسة بحرية بين 24-70 مم.
