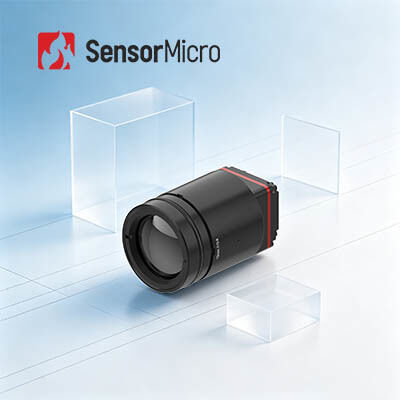

وحدة التصوير الحراري LWIR غير المبردة 1280x1024 دقة مع 8μm Pixel Pitch و ≤30mK NETD
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iTL1208 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 1280x1024 | استهلاك الطاقة | 1 واط |
|---|---|---|---|
| المدى الطيفي | 8 ~ 14 ميكرومتر | درجة البكسل | 8 ميكرومتر |
| NETD | ≥30 مللي كلفن | معدل الإطار | 25 هرتز/30 هرتز |
| إبراز | وحدة التصوير الحراري لعدسة 25 مم,وحدة التصوير الحراري الخارجية 640x512,قلب حراري غير مبرد LWIR |
||
منتوج وصف
وحدة التصوير الحراري LWIR غير المبردة بدقة 1280x1024/8 ميكرومتر
نظرة عامة على المنتج
iTL1208 هي كاميرا حرارية بالأشعة تحت الحمراء غير مبردة بدقة ميجابكسل 8 ميكرومتر مصممة للمعدات الطرفية الكهروضوئية المصغرة الحديثة. بفضل مؤشرات SWaP (الحجم والوزن والطاقة) الرائدة في الصناعة، يبلغ وزنها 35.7 جرامًا فقط ويبلغ حجمها 22.6 * 22.6 * 34.5 ملم مع عدسة 12 ملم متطابقة. توفر الوحدة تصويرًا حراريًا عالي الدقة رائدًا في فئتها بدقة 1280 * 1024 مع حساسية حرارية فائقة الانخفاض تبلغ 30mK. مجهزة بواجهات طرفية قياسية غنية وعدسات مخصصة اختيارية، تدعم التكامل السريع للنظام وتكوين المعلمات البسيط. تُطبق على نطاق واسع في مجالات السلامة العامة والكشف الصناعي والمحطات الطرفية المحمولة، وتوفر دعمًا مستقرًا وموثوقًا للتصوير بالأشعة تحت الحمراء الأساسي لتحديث وتطوير المعدات الطرفية.
الميزات الرئيسية
- تصميم خفيف الوزن للغاية- حجم مدمج 22.6 * 22.6 * 34.5 ملم ووزن 35.7 جرام (بما في ذلك عدسة 12 ملم)؛ من بين أعلى مستويات التكامل في فئتها
- حساسية عالية، كشف دقيق- حجم بكسل صغير للغاية 8 ميكرومتر بدقة 1280 * 1024، يوفر تفاصيل دقيقة وصورًا واضحة؛ NETD نموذجي ≤ 30mK، مما يتيح الكشف الموثوق عن فروق درجات الحرارة الدقيقة
- تطوير مبسط، تكامل سريع- تتوفر خيارات عدسات بصرية متعددة لتلبية متطلبات التطبيقات المتنوعة؛ تدعم واجهة إخراج صور MIPI CSI؛ إخراج بيانات صور RAW و YUV مع التحكم عبر المنفذ التسلسلي / I2C
مواصفات المنتج
| الموديل | iTL1208 |
| مؤشرات كاشف الأشعة تحت الحمراء | |
| المادة الحساسة | VOx |
| الدقة | 1280*1024 |
| حجم البكسل | 8 ميكرومتر |
| الاستجابة الطيفية | 8 ميكرومتر ~ 14 ميكرومتر |
| NETD نموذجي | ≤30mK |
| معالجة الصور | |
| معدل إطارات رقمي | 25/30 هرتز |
| وقت البدء | ≤6 ثوانٍ |
| فيديو رقمي | RAW/YUV |
| خوارزمية الصورة | NUC/3DNR/DNS/DRC/EE |
| عرض الصورة | 10 أنواع (أبيض ساخن/حمم بركانية/أحمر حديدي/حديد ساخن/طبي/قطبي/قوس قزح 1/قوس قزح 2/صبغة/أسود ساخن) |
| برنامج الكمبيوتر | |
| برنامج الكمبيوتر | التحكم في الوحدة وعرض الفيديو |
| كهربائي | |
| واجهة خارجية قياسية | واجهة موصل 34 دبوس: BP04SD-34-0065-R0 |
| واجهة الاتصال | TTL-232/I2C |
| واجهة الفيديو الرقمي | MIPI-CSI |
| جهد الإمداد | 4.5-5.5 فولت |
| استهلاك الطاقة النموذجي | 1 واط |
| ميكانيكي | |
| الحجم (بما في ذلك العدسة) | مع عدسة 5 ملم: 22.6 ملم * 22.6 ملم * 50 ملم (قطر خارجي للعدسة Φ37 ملم) مع عدسة 10 ملم: 22.6 ملم * 22.6 ملم * 45.3 ملم (قطر خارجي للعدسة Φ33 ملم) مع عدسة 12 ملم: 22.6 ملم * 22.6 ملم * 34.5 ملم (قطر خارجي للعدسة Φ26.6 ملم) مع عدسة 17 ملم: 22.6 ملم * 22.6 ملم * 35.4 ملم (قطر خارجي للعدسة Φ27 ملم) مع عدسة 25 ملم: 22.6 ملم * 22.6 ملم * 44.2 ملم (قطر خارجي للعدسة Φ33 ملم) مع عدسة 35 ملم: 22.6 ملم * 22.6 ملم * 50.9 ملم (قطر خارجي للعدسة Φ43.2 ملم) |
| الوزن (بما في ذلك العدسة) | 85.5±4.5 جرام (مع عدسة 5 ملم) 70.5±3.6 جرام (مع عدسة 10 ملم) 35.7±2 جرام (مع عدسة 12 ملم) 40.7±2.1 جرام (مع عدسة 17 ملم) 71.0±3.6 جرام (مع عدسة 25 ملم) 110±5.5 جرام (مع عدسة 35 ملم) |
| التكيف البيئي | |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية ~ +85 درجة مئوية |
| الرطوبة | 5%~95%، غير متكثف |
| الاهتزاز | 5.35 جرامrms، اهتزاز عشوائي، 3 محاور |
| الصدمة | موجة جيبية نصفية، 40 جرام/11 مللي ثانية، اتجاه الصدمة المحور السيني، 3 مرات |
| الشهادة | ROHS2.0/REACH |
| عدسة بصرية | ثابتة التركيز غير حرارية: 5/10/12/17/25/35 ملم |
التطبيقات الصناعية
التصوير الحراري، المراقبة الأمنية، الحمولة، الروبوتات، الأجهزة الذكية، ADAS، مكافحة الحرائق والإنقاذ
حول SensorMicro
SensorMicro هي الشركة الرائدة عالميًا في تصنيع وتوفير خدمات كاشفات الأشعة تحت الحمراء. نحن نقدم للعملاء في جميع أنحاء العالم كاشفات تصوير حراري غير مبردة ومبردة عالية الأداء ونشارك خبرتنا التطبيقية الاحترافية. نحن نقدم كاشفات الأشعة تحت الحمراء المتقدمة، ونوى الكاميرات، والوحدات ذات التنسيقات والأطوال الموجية المتنوعة. تم تصميم منتجاتنا للوضوح والحساسية والكفاءة، وتتكامل بسلاسة في أنظمة متنوعة - مما يتيح الجيل القادم من تطبيقات التصوير والاستشعار عبر الصناعات.
أسئلة متكررة
ما هي كاميرا الأشعة تحت الحمراء؟
تستخدم أنظمة التصوير الحراري بالأشعة تحت الحمراء كاشفات الأشعة تحت الحمراء لاستشعار الإشعاع تحت الأحمر وتحويله إلى إشارات كهربائية، والتي يتم بعد ذلك تضخيمها ومعالجتها إلى صور معروضة.
المبدأ الأساسي لكاميرا الأشعة تحت الحمراء
تكنولوجيا التصوير الحراري هي تقنية اكتشاف وتعريف سلبية وغير تلامسية ذات وظيفتين رئيسيتين:
- التصوير الحراري: قياس درجة الحرارة غير التلامسي واكتشاف الأعطال
- الرؤية الليلية: اكتشاف وتحديد الأهداف بسهولة في الظلام الدامس
