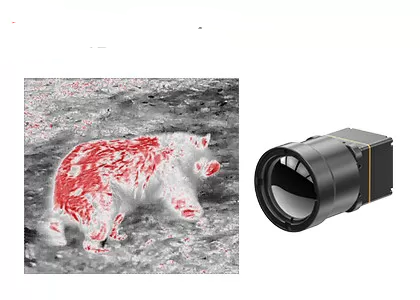

وحدة التصوير الحراري غير المبردة LWIR الخارجية 640 × 512 12 ميكرومتر مع عدسة 25 مم
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xدقة | 640 × 512 | استهلاك الطاقة | 0.8 واط |
---|---|---|---|
النطاق الطيفي | 8 ~ 14 ميكرومتر | مساحة وحدة الصورة | 12 ميكرومتر |
NETD | < 40 مليون كلفن | معدل الإطار | 25 هرتز / 30 هرتز |
تسليط الضوء | وحدة التصوير الحراري لعدسة 25 مم,وحدة التصوير الحراري الخارجية 640x512,قلب حراري غير مبرد LWIR |
وحدة التصوير الحراري LWIR غير المبردة 640 × 512 12 ميكرومتر مع عدسة 25 مم للأماكن الخارجية
الوحدة الحرارية TWIN612 هي منتج وصول جديد تم تطويره بواسطة Global Sensor Technology.إنه يدمج كاشف الأشعة تحت الحمراء غير المبرد بحزمة سيراميك 640 × 512/12.باستخدام NETD < 40mk النموذجي ، يمكن للوحدة الحرارية TWIN612 تقديم صورة أكثر وضوحًا ووضوحًا وتفصيلاً.
مع نطاق قياس درجة الحرارة من -20 ~ 150 ℃ / 0 ~ 550 ℃ ، دقة ± 2 ℃ أو ± 2٪ ومعدل إطار يصل إلى 30Hz ، تضمن الوحدة الحرارية صورة حرارية سلسة وقياس دقيق لدرجة الحرارة.
تتميز الوحدة الحرارية TWIN612 بمزايا التصميم المضغوط ، وهيكل خفيف الوزن واستهلاك طاقة منخفض يصل إلى 0.8 واط.مع خوارزميات الصورة المحسنة ووظيفة قياس درجة الحرارة ، تقدم الوحدة الحرارية TWIN612 صورًا أكثر استقرارًا ودرجة حرارة دقيقة.
تشبه عملية تغليف السيراميك عملية التغليف المعدني ، وهي تقنية تعبئة ناضجة للكشف عن الأشعة تحت الحمراء.بالمقارنة مع العبوات المعدنية ، سيتم تقليل حجم ووزن الكاشف المعبأ بشكل كبير.وبالتالي ، يمكن استخدام الوحدة الحرارية TWIN612 في الصناعات التي لديها متطلبات صارمة فيما يتعلق بالحجم والوزن واستهلاك الطاقة.
- الحجم الصغير: 25.4 مم × 25.4 مم × 35 مم
- خفيف الوزن: 25 جرام
- NETD النموذجي <40mk
- تصوير حراري حاد وواضح
- استهلاك طاقة نموذجي يصل إلى 0.8 واط
نموذج | TWIN612 / R. |
أداء كاشف الأشعة تحت الحمراء | |
دقة | 640 × 512 |
حجم بكسل | 12 ميكرومتر |
النطاق الطيفي | 8 ~ 14 ميكرومتر |
NETD النموذجي | < 40 مليون كلفن |
معالجة الصورة | |
معدل الإطار | 25 هرتز / 30 هرتز |
وقت بدء التشغيل | 6 s |
فيديو تمثيلي | بال / نتسك |
فيديو رقمية | YUV / BT.656 / LVDS / USB2.0 |
عرض الصور | 11 في المجموع (الأبيض الساخن / الحمم البركانية / القوس الحديدي / أكوا / الحديد الساخن / الطبي / القطب الشمالي / قوس قزح 1 / قوس قزح 2 / الأحمر الساخن / الأسود الساخن) |
خوارزمية الصورة | NUC / 3D / 2D / DRC / EE |
الخصائص الكهربائية | |
الواجهة الخارجية القياسية | 50pin_HRS |
واجهة الاتصالات | RS232 / USB2.0 |
مصدر التيار | 4 ~ 5.5 فولت |
استهلاك الطاقة النموذجي | 0.8 واط |
قياس الحرارة | |
نطاق الحرارة الشغالة | -10 ℃ ~ 50 ℃ |
نطاق قياس درجة الحرارة | -20 ℃ ~ 150 ، 0 ~ 550 ℃ |
دقة قياس درجة الحرارة | أكبر من ± 2 ℃ أو ± 2٪ |
SDK | نظام التشغيل Windows / Linux ؛حقق تحليل دفق الفيديو وتحويله من الرمادي إلى درجة الحرارة |
الخصائص البدنية | |
الأبعاد (مم) | 25.4 × 25.4 × 35 (بدون عدسة) |
وزن | 25 جرام (بدون عدسة) |
التكيف البيئي | |
درجة حرارة التشغيل | -40 درجة مئوية +70 درجة مئوية |
درجة حرارة التخزين | -45 ℃ ~ + 85 ℃ |
رطوبة | 5٪ ~ 95٪ ، دون تكاثف |
اهتزاز | 5.35 غرام ، 3 محاور |
صدمة | نصف موجة جيبية ، 40 جم / 11 مللي ثانية ، 3 محاور ، 6 اتجاهات |
بصريات | |
عدسة اختيارية | ثابت أثيرمال: 13 ملم |
يتم تطبيق وحدة التصوير الحراري TWIN612 / R في مجال التصوير الحراري ، ومراقبة الأمان ، وحمولات الطائرات بدون طيار ، والروبوتات ، والأجهزة الذكية ، و ADAS ، ومكافحة الحرائق والإنقاذ
1. ما هي كاميرا الأشعة تحت الحمراء؟
يستخدم نظام التصوير الحراري بالأشعة تحت الحمراء كاشفات الأشعة تحت الحمراء لاستشعار الأشعة تحت الحمراء وتحويلها إلى إشارات كهربائية يتم تضخيمها بعد ذلك ومعالجتها إلى صورة معروضة.
2. المبدأ الأساسي لكاميرا الأشعة تحت الحمراء
تعد تقنية التصوير الحراري نوعًا من تقنيات التعرف والاكتشاف غير الفعالة وغير المتصلة.لها وظيفتان رئيسيتان:
-التصوير الحراري: قياس درجة الحرارة غير التلامسية واكتشاف الأعطال
-رؤية ليلية: اكتشاف الهدف وتحديده بسهولة في الظلام الدامس
