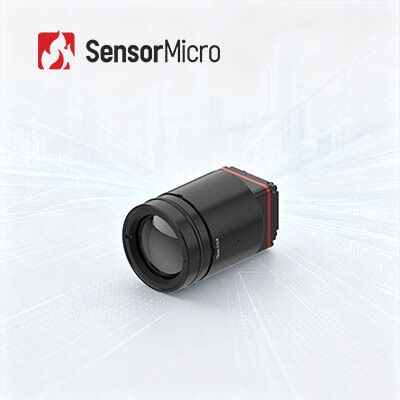

كاميرا LWIR للتصوير الحراري الأساسية بدقة 1280 × 1024 ومسافة بكسل 8 ميكرومتر ومعدل إطار 25 هرتز/30 هرتز
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iTL1208 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 1280x1024 | استهلاك الطاقة | 1 واط |
|---|---|---|---|
| المدى الطيفي | 8 ~ 14 ميكرومتر | درجة البكسل | 8 ميكرومتر |
| NETD | ≥30 مللي كلفن | معدل الإطار | 25 هرتز/30 هرتز |
| إبراز | أداس كاميرا تصوير حراري كور,معالج كاميرا تصوير حراري 30 هرتز,قلب كاميرا حرارية 0.8 واط |
||
منتوج وصف
LWIR كاميرا التصوير الحراري الأساسية مع معدل إطار 25 هرتز / 30 هرتز لـ ADAS
وحدة التصوير الحراري LWIR المزودة بكاشفات للأشعة تحت الحمراء مقاس 640x512 مقاس 12 ميكرومتر للأماكن الخارجية
نظرة عامة على المنتج
يوازن قلب كاميرا الأشعة تحت الحمراء iTL1208 بدقة 8μm ميجابكسل بين التصغير الشديد والأداء المستقر في السيناريوهات القاسية. تتميز هذه الوحدة الحرارية بتصميم مدمج وهيكل خفيف الوزن واستهلاك طاقة منخفض يصل إلى 1 وات. يمنع وزنه الخفيف للغاية البالغ 35.7 جرامًا وهيكله المكعب المدمج فشل التثبيت الهيكلي على الأجهزة المحمولة والمحمولة المعرضة للاهتزاز.
يحافظ كاشف الأشعة تحت الحمراء عالي الجودة 8 ميكرومتر على حساسية ثابتة للكشف الحراري تبلغ 30 مللي كلفن وسط درجات الحرارة المحيطة المتقلبة، بينما تعمل خوارزميات تحسين الصورة المدمجة على منع الضباب والضوضاء وتشويه التصوير في الإضاءة المنخفضة. بفضل الواجهات العالمية المتينة والقدرة على التكيف مع العدسات المتعددة، يعمل قلب الكاميرا هذا بشكل موثوق لمراقبة المحيط الخارجي، والاختبارات الصناعية لدرجات الحرارة العالية في الموقع، ومهام الإنقاذ في حالات الحرائق والكوارث منخفضة الرؤية في ظل الظروف الميدانية القاسية.
تعمل خوارزميات الصور المحسنة ووظيفة قياس درجة الحرارة على تمكين الوحدة الحرارية iTL1208 من تقديم صور حرارية فائقة الوضوح.
الميزات الرئيسية
- تصميم خفيف الوزن للغاية- حجم صغير يبلغ 22.6×22.6×34.5 ملم ووزن 35.7 جرامًا (بما في ذلك عدسة 12 ملم)، ويتميز بأعلى مستويات التكامل في فئته
- حساسية عالية، كشف دقيق- حجم بكسل صغير جدًا يبلغ 8 ميكرومتر بدقة 1280 × 1024، مما يوفر تفاصيل دقيقة وصورًا واضحة مع NETD النموذجي ≥ 30mK للكشف الموثوق عن الاختلافات الدقيقة في درجات الحرارة
- تطوير مبسط، تكامل سريع- تتوفر خيارات عدسات بصرية متعددة لتلبية متطلبات التطبيقات المتنوعة، وتدعم واجهة إخراج الصور MIPI CSI، وإخراج بيانات الصور RAW وYUV مع التحكم عبر المنفذ التسلسلي/I2C
مواصفات المنتج
| نموذج | iTL1208 |
|---|---|
| مؤشرات كاشفات الأشعة تحت الحمراء | |
| المواد الحساسة | VOx |
| دقة | 1280×1024 |
| حجم البكسل | 8 ميكرومتر |
| الاستجابة الطيفية | 8 ميكرومتر ~ 14 ميكرومتر |
| NETD نموذجي | ≥30 مللي كلفن |
| معالجة الصور | |
| معدل الإطار الرقمي | 25/30 هرتز |
| وقت البدء | ≥6 ثانية |
| الفيديو الرقمي | الخام/YUV |
| خوارزمية الصورة | NUC/3DNR/DNS/DRC/EE |
| عرض الصور | 10 أنواع (أبيض ساخن / لافا / حديد أحمر / حديد ساخن / طبي / قطبي / قوس قزح 1 / قوس قزح 2 / ملون / أسود ساخن) |
| برامج الكمبيوتر | |
| برامج الكمبيوتر | التحكم في الوحدة وعرض الفيديو |
| كهربائي | |
| الواجهة الخارجية القياسية | واجهة 34Pin_Connector: BP04SD-34-0065-R0 |
| واجهة الاتصالات | تل-232/I2C |
| واجهة الفيديو الرقمية | MIPI-CSI |
| جهد الإمداد | 4.5-5.5 فولت |
| استهلاك الطاقة النموذجي | 1 واط |
| ميكانيكية | |
| الحجم (بما في ذلك العدسة) | مع عدسة 5 مم: 22.6 مم × 22.6 مم × 50 مم (القطر الخارجي للعدسة Φ37 مم) مع عدسة 10 مم: 22.6 مم × 22.6 مم × 45.3 مم (القطر الخارجي للعدسة Φ33 مم) مع عدسة 12 مم: 22.6 مم × 22.6 مم × 34.5 مم (القطر الخارجي للعدسة Φ26.6 مم) مع عدسة 17 ملم: 22.6 ملم × 22.6 ملم × 35.4 ملم (القطر الخارجي للعدسة Φ27 ملم) مع عدسة 25 مم: 22.6 مم × 22.6 مم × 44.2 مم (القطر الخارجي للعدسة Φ33 مم) مع عدسة 35 مم: 22.6 مم × 22.6 مم × 50.9 مم (القطر الخارجي للعدسة Φ43.2 مم) |
| الوزن (بما في ذلك العدسة) | 85.5±4.5 جرام (مع عدسة 5 مم) 70.5±3.6 جرام (مع عدسة 10 ملم) 35.7±2 جرام (مع عدسة 12 ملم) 40.7±2.1 جرام (مع عدسة 17 ملم) 71.0±3.6 جرام (مع عدسة 25 ملم) 110±5.5 جرام (مع عدسة 35 ملم) |
| القدرة على التكيف البيئي | |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية~+85 درجة مئوية |
| رطوبة | 5% ~ 95%، غير التكثيف |
| اهتزاز | 5.35 جرام، اهتزاز عشوائي، 3 محاور |
| تأثير | نصف موجة جيبية، 40 جم/11 مللي ثانية، اتجاه التأثير X المحور، 3 مرات |
| شهادة | ROHS2.0/الوصول |
| عدسة بصرية | التركيز الحراري الثابت: 5/10/12/17/25/35 ملم |
التطبيقات الصناعية
يمكن استخدام وحدة التصوير الحراري iTL1208 على نطاق واسع في مجالات مكافحة حرائق الغابات، وصيانة الطاقة، والفحص الكهروضوئي، ومراقبة الأمن، والأجهزة القابلة للارتداء، والأجهزة المحمولة، والمزيد.
مزايانا
- حساسية عالية وأداء ممتاز مع التكنولوجيا الرائدة عالميًا في صناعة الأشعة تحت الحمراء
- تتوفر العديد من أجهزة الكشف عن الأشعة تحت الحمراء بما في ذلك أجهزة كشف الأشعة تحت الحمراء غير المبردة والمبردة بتنسيقات وأحجام بكسل مختلفة
- الإنتاج بكميات كبيرة لضمان التسليم السريع بثلاثة خطوط إنتاج وقدرة إنتاجية سنوية تصل إلى ملايين أجهزة الكشف
الأسئلة المتداولة
1. نتد
NETD (فرق درجة الحرارة المكافئة للضوضاء) هو فرق درجة الحرارة بين الهدف والخلفية عندما تكون نسبة الإشارة إلى الضوضاء لخرج الكاشف تساوي 1. وهو يقيس حساسية كاشفات الأشعة تحت الحمراء.
كلما كان NETD أصغر لدى كاشف الأشعة تحت الحمراء، زادت الحساسية الحرارية وجودة الصورة الأفضل التي يوفرها. تتطلب الاختلافات الصغيرة في درجة الحرارة بين الهدف والخلفية أجهزة كشف حساسية حرارية أعلى.
2. معدل الإطار
يشير معدل الإطارات إلى عدد الإطارات في الثانية للصورة الكاملة التي تنتجها وحدة الأشعة تحت الحمراء. بالنسبة للأهداف ذات سرعات الحركة السريعة أو درجات الحرارة المتغيرة بسرعة، ينبغي اختيار الوحدات الحرارية ذات معدلات الإطارات الأعلى للحفاظ على دقة القياس وفعالية المراقبة.
