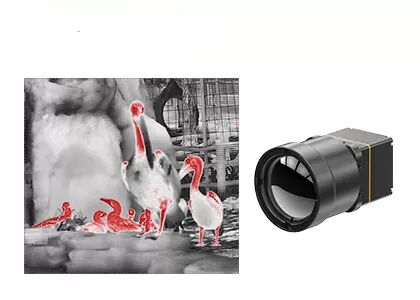

LWIR كاميرا التصوير الحراري الأساسية مع معدل إطار 25 هرتز / 30 هرتز لـ ADAS

وحدة التصوير الحراري LWIR مع كاشفات الأشعة تحت الحمراء بحجم 12 ميكرومتر 640 × 512 للأماكن الخارجية

الوحدة الحرارية TWIN612 هي منتج وصول جديد تم تطويره بواسطة Global Sensor Technology.إنه يدمج كاشف الأشعة تحت الحمراء غير المبرد بحزمة سيراميك 640 × 512/12.باستخدام NETD ＜ 40mk النموذجي ، يمكن للوحدة الحرارية TWIN612 تقديم صورة أكثر وضوحًا ووضوحًا وتفصيلاً.

مع نطاق قياس درجة الحرارة من -20 ~ 150 ℃ / 0 ~ 550 ℃ ، دقة ± 2 ℃ أو ± 2٪ ومعدل إطار يصل إلى 30Hz ، تضمن الوحدة الحرارية صورة حرارية سلسة وقياس دقيق لدرجة الحرارة.

تتميز الوحدة الحرارية TWIN612 بمزايا التصميم المضغوط ، وهيكل خفيف الوزن واستهلاك طاقة منخفض يصل إلى 0.8 واط.مع خوارزميات الصورة المحسنة ووظيفة قياس درجة الحرارة ، تقدم الوحدة الحرارية TWIN612 صورًا أكثر استقرارًا ودرجة حرارة دقيقة.

تشبه عملية تغليف السيراميك عملية التغليف المعدني ، وهي تقنية تعبئة ناضجة للكشف عن الأشعة تحت الحمراء.بالمقارنة مع العبوات المعدنية ، سيتم تقليل حجم ووزن الكاشف المعبأ بشكل كبير.وبالتالي ، يمكن استخدام الوحدة الحرارية TWIN612 في الصناعات التي لديها متطلبات صارمة فيما يتعلق بالحجم والوزن واستهلاك الطاقة.

- الحجم الصغير: 25.4 مم × 25.4 مم × 35 مم
- خفيف الوزن: 25 جرام
- NETD النموذجي <40mk
- تصوير حراري حاد وواضح
- استهلاك طاقة نموذجي يصل إلى 0.8 واط


يتم تطبيق وحدة التصوير الحراري TWIN612 / R في مجال التصوير الحراري ، ومراقبة الأمان ، وحمولات الطائرات بدون طيار ، والروبوتات ، والأجهزة الذكية ، و ADAS ، ومكافحة الحرائق والإنقاذ


1. NETD

NETD هو فرق درجة الحرارة المكافئ للضوضاء ، وهو الفرق في درجة الحرارة بين الهدف والخلفية عندما تكون نسبة إشارة إلى ضوضاء خرج الكاشف مساوية لـ 1. وهو مؤشر لقياس حساسية كاشف الأشعة تحت الحمراء.

كلما كان NETD أصغر كاشف الأشعة تحت الحمراء ، زادت الحساسية الحرارية وجودة الصورة الأفضل.

الفرق الأصغر في درجة الحرارة بين الهدف والخلفية هو أن الحساسية الحرارية الأعلى للكاشف مطلوبة.

2. معدل عرض الإطارات

معدل الإطار هو عدد الإطارات في الثانية للصورة الكاملة التي تنتجها وحدة الأشعة تحت الحمراء.إذا كان الهدف سريع الحركة أو سريع التغير في درجة الحرارة ، فيجب اختيار وحدة حرارية ذات معدل إطارات أعلى ، وإلا ستتأثر دقة القياس وتأثير الملاحظة.
