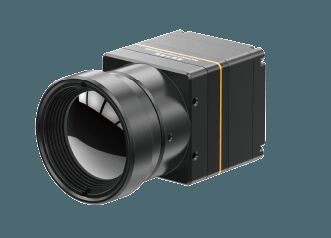

وحدة التصوير الحراري LWIR مع كاشفات الأشعة تحت الحمراء بحجم 12 ميكرومتر 640 × 512 للأماكن الخارجية

وحدة التصوير الحراري LWIR مع كاشفات الأشعة تحت الحمراء بحجم 12 ميكرومتر 640 × 512 للأماكن الخارجية

الوحدة الحرارية TWIN612 هي منتج وصول جديد تم تطويره بواسطة Global Sensor Technology.إنه يدمج كاشف الأشعة تحت الحمراء غير المبرد بحزمة سيراميك 640 × 512/12.باستخدام NETD ＜ 40mk النموذجي ، يمكن للوحدة الحرارية TWIN612 تقديم صورة أكثر وضوحًا ووضوحًا وتفصيلاً.

مع نطاق قياس درجة الحرارة من -20 ~ 150 ℃ / 0 ~ 550 ℃ ، دقة ± 2 ℃ أو ± 2٪ ومعدل إطار يصل إلى 30Hz ، تضمن الوحدة الحرارية صورة حرارية سلسة وقياس دقيق لدرجة الحرارة.

تتميز الوحدة الحرارية TWIN612 بمزايا التصميم المضغوط ، وهيكل خفيف الوزن واستهلاك طاقة منخفض يصل إلى 0.8 واط.مع خوارزميات الصورة المحسنة ووظيفة قياس درجة الحرارة ، تقدم الوحدة الحرارية TWIN612 صورًا أكثر استقرارًا ودرجة حرارة دقيقة.

تشبه عملية تغليف السيراميك عملية التغليف المعدني ، وهي تقنية تعبئة ناضجة للكشف عن الأشعة تحت الحمراء.بالمقارنة مع العبوات المعدنية ، سيتم تقليل حجم ووزن الكاشف المعبأ بشكل كبير.وبالتالي ، يمكن استخدام الوحدة الحرارية TWIN612 في الصناعات التي لديها متطلبات صارمة فيما يتعلق بالحجم والوزن واستهلاك الطاقة.

- الحجم الصغير: 25.4 مم × 25.4 مم × 35 مم
- خفيف الوزن: 25 جرام
- NETD النموذجي <40mk
- تصوير حراري حاد وواضح
- استهلاك طاقة نموذجي يصل إلى 0.8 واط


يتم تطبيق وحدة التصوير الحراري TWIN612 / R في مجال التصوير الحراري ، ومراقبة الأمان ، وحمولات الطائرات بدون طيار ، والروبوتات ، والأجهزة الذكية ، و ADAS ، ومكافحة الحرائق والإنقاذ


1. الموجة القصيرة مقابل الأشعة تحت الحمراء.الأشعة تحت الحمراء ذات الموجات المتوسطة والطويلة

تشبه الأشعة تحت الحمراء قصيرة الموجة الرؤية المحسنة ، وصورتها تشبه إلى حد بعيد تلك التي تراها عيون الإنسان.هذا له مزايا قوية في العديد من التطبيقات ، مثل رؤية السمات المهمة للأهداف البحرية مثل اسم السفن ، والتعرف على الوجوه في تطبيقات المراقبة الأمنية.بالإضافة إلى ذلك ، يتمتع التصوير بالأشعة تحت الحمراء قصير الموجة بميزة رئيسية لا تتمتع بها تقنية التصوير الحراري بالأشعة تحت الحمراء ، أي أنه يمكنها التصوير من خلال الزجاج الأمامي.

أثناء التصوير الحراري بالأشعة تحت الحمراء للموجات الطويلة والمتوسطة ، يستخدمون الإشعاع الحراري المنبعث من المشهد نفسه في درجة حرارة الغرفة.إنه نوع من التصوير السلبي ، بدون ضوء الشمس والضوء ومصادر الضوء الخارجية الأخرى ، وله خصائص التخفي الجيد.بالإضافة إلى ذلك ، فإن تصوير فرق درجة الحرارة بين الهدف والبيئة المحيطة به تباين عالٍ ، ومسافة عمل طويلة ، وقدرة اختراق معينة للأشجار والعشب ، لذلك من السهل العثور على أهداف ساخنة.لذلك ، فهي تستخدم على نطاق واسع في حماية المحيط ، وإنذار التسلل ، والصيد ، وفي الهواء الطلق وغيرها من المجالات.
