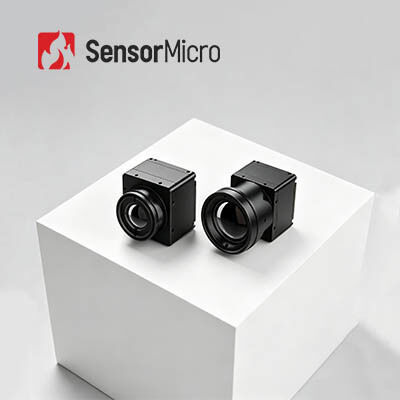

وحدة التصوير الحراري LWIR مع دقة 640x512 و 12μm Pixel Pitch لخفض استهلاك الطاقة 0.65W
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | عملة612G2 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 640x512 | استهلاك الطاقة | 0.65 واط |
|---|---|---|---|
| المدى الطيفي | 8 ~ 14 ميكرومتر | درجة البكسل | 12 ميكرومتر |
| NETD | ≥25mK/F1.0/25 درجة مئوية | معدل الإطار | 25 هرتز/30 هرتز/50 هرتز |
| إبراز | وحدة التصوير الحراري الخارجية LWIR,الكاشفات وحدة التصوير الحراري LWIR,الوحدة الحرارية للكشف عن 640x512 |
||
منتوج وصف
وحدة التصوير الحراري LWIR مع كاشف الأشعة تحت الحمراء 640x512 12μm للأماكن الخارجية
نظرة عامة على المنتج
تدمج وحدة التصوير الحراري COIN612G2 كاشف الأشعة تحت الحمراء غير المبرد على مستوى الرقاقة 640×512/12 ميكرومتر. مع NETD ≥25mK النموذجي، توفر هذه الوحدة أداء تصوير حراري أكثر وضوحًا ووضوحًا وتفصيلاً.
تتميز بتصميم مدمج وهيكل خفيف الوزن واستهلاك طاقة منخفض يصل إلى 0.65 وات، تستخدم وحدة الكاميرا الحرارية COIN612G2 خوارزميات صور محسنة لتقديم صور حرارية بتفاصيل ووضوح فائقين.
تمثل عملية التعبئة والتغليف على مستوى الرقاقة تكنولوجيا التعبئة والتغليف للكشف عن الأشعة تحت الحمراء الناضجة. بالمقارنة مع العبوات المعدنية التقليدية، فإن هذا الأسلوب يقلل بشكل كبير من حجم الكاشف ووزنه، مما يجعل COIN612G2 مثاليًا للتطبيقات ذات المتطلبات الصارمة للحجم والوزن واستهلاك الطاقة.
الميزات الرئيسية
وظائف شاملة وحل فعال من حيث التكلفة
- تم تطويره باستخدام كاشف الأشعة تحت الحمراء على مستوى الرقاقة ApexCore عالي الأداء وفعال من حيث التكلفة مع NETD ≥25mK
- يجمع بين FPA السائد وخوارزميات معالجة الصور المتقدمة لتحسين جودة الصورة
هيكل مدمج، تصميم خفيف الوزن
- الأبعاد: 25.4×25.4×15.7 ملم
- الوزن: 15±1 جرام، استهلاك الطاقة ≥0.65 وات
التكوين متعدد الاستخدامات والتكامل السريع
- تتوفر خيارات عدسات متعددة لتلبية متطلبات التطبيقات المختلفة
- يدعم واجهات إخراج الصور USB 2.0/DVP/LVDS/BT.656
- يقوم بإخراج بيانات صورة RAW/YUV مع التحكم في المنفذ التسلسلي
مواصفات المنتج
| نموذج | عملة612G2 |
|---|---|
| مؤشرات كاشفات الأشعة تحت الحمراء | |
| المواد الحساسة | VOx |
| دقة | 640×512 |
| حجم البكسل | 12 ميكرومتر |
| الاستجابة الطيفية | 8 ميكرومتر ~ 14 ميكرومتر |
| NETD نموذجي | ≥25mK/F1.0/25 درجة مئوية |
| معالجة الصور | |
| معدل الإطار الرقمي | 25/30/50 هرتز |
| وقت البدء | 6 ثانية |
| فيديو تناظري | بال/NTSC |
| الفيديو الرقمي | الخام/YUV422 |
| خوارزمية الصورة | تصحيح عدم التوحيد (NUC) تقليل الضوضاء ثلاثية الأبعاد (3DNR) منع الضوضاء ثنائية الأبعاد (DNS) ضغط النطاق الديناميكي (جمهورية الكونغو الديمقراطية) تحسين الحافة (EE) |
| عرض الصور | 10 أنواع (أبيض ساخن / لافا / حديد أحمر / حديد ساخن / طبي / قطبي / قوس قزح 1 / قوس قزح 2 / ملون / أسود ساخن) |
| برامج الكمبيوتر | |
| برامج المحكمة الجنائية الدولية | التحكم في الوحدة وعرض الفيديو |
| كهربائي | |
| الواجهة الخارجية القياسية | 50 دبوس: DF40C-50DP-0.4V(51)، (HRS، ذكر) |
| لوحة التمديد | USB3.0/USB2.0/VPC/USB2.0 وVPC |
| واجهة الاتصالات | تي تي ال-232/USB2.0 |
| واجهة الفيديو الرقمية | DVP8/DVP16/USB2.0/BT.656/LVDS |
| جهد الإمداد | 4.5 ~ 5.5 فولت |
| استهلاك الطاقة النموذجي | 0.65 واط |
| ميكانيكية | |
| الحجم الأساسي العاري (مم) | 25.4×25.4×15.7 |
| الوزن الأساسي العاري (جم) | 15±1 جرام |
| القدرة على التكيف البيئي | |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية~+85 درجة مئوية |
| رطوبة | 5% ~ 95%، غير التكثيف |
| اهتزاز | 5.35 جرام، اهتزاز عشوائي، 3 محاور |
| تأثير | نصف موجة جيبية، 40 جم/11 مللي ثانية، اتجاه التأثير X المحور، 3 مرات |
| شهادة | ROHS2.0/الوصول |
| عدسة بصرية | |
| عدسة بصرية | التركيز الحراري الثابت: 4.8 ملم / 7 ملم / 9.1 ملم / 13 ملم / 19 ملم / 25 ملم / 35 ملم / 50 ملم / 70 ملم |
| مستوى الحماية | IP67 (العدسة الأمامية) |
التطبيقات الصناعية
يتم تطبيق وحدة التصوير الحراري COIN612G2 في مراقبة الأمان، والرؤية الصناعية، والمراقبة الخارجية، ومكافحة الحرائق والإنقاذ، وADAS، ورؤية الآلة، والمجالات ذات الصلة.
خط منتجاتنا
- حساسية عالية وأداء ممتاز
- التكنولوجيا الرائدة عالميا في صناعة الأشعة تحت الحمراء
- تتوفر العديد من أجهزة الكشف عن الأشعة تحت الحمراء - كاشفات الأشعة تحت الحمراء غير المبردة والمبردة بتنسيقات وأحجام بكسل مختلفة
- إنتاج بكميات كبيرة لضمان التسليم السريع - ثلاثة خطوط إنتاج بقدرة إنتاجية سنوية تصل إلى ملايين أجهزة الكشف
الأسئلة المتداولة
1. الأشعة تحت الحمراء ذات الموجة القصيرة مقابل. الأشعة تحت الحمراء ذات الموجات المتوسطة والطويلة
توفر الأشعة تحت الحمراء ذات الموجة القصيرة رؤية محسنة بصور مشابهة للرؤية البشرية، مما يوفر مزايا في تطبيقات مثل تحديد الأهداف البحرية (أسماء السفن) والمراقبة الأمنية (التعرف على الوجه). الميزة الرئيسية للتصوير الحراري هي قدرته على التصوير من خلال الزجاج الأمامي.
يستخدم التصوير الحراري بالأشعة تحت الحمراء طويل الموجة ومتوسط الموجة الإشعاع الحراري المنبعث من المشاهد في درجة حرارة الغرفة. تعمل تقنية التصوير السلبي هذه بدون مصادر إضاءة خارجية، مما يوفر خصائص التخفي. يوفر تصوير الفرق في درجة الحرارة بين الأهداف وبيئتها تباينًا عاليًا، ومسافات عمل طويلة، وقدرة على الاختراق من خلال الغطاء النباتي، مما يجعله مثاليًا لحماية المحيط، وأجهزة إنذار الاقتحام، والصيد، والتطبيقات الخارجية.
