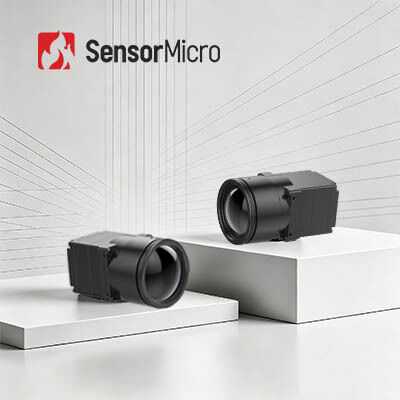

كاميرا أساسية غير مبردة تعمل بالأشعة تحت الحمراء بدقة 1280 × 1024 ومسافة بكسل 12 ميكرومتر للتصوير الحراري عالي الأداء
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | عملة1212 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 1280x1024 | استهلاك الطاقة | 1.0 واط |
|---|---|---|---|
| واجهة الفيديو الرقمية | DVP16/BT.1120/MIPI | درجة البكسل | 12 ميكرومتر |
| NETD | ≥40mK/F1.0/25 درجة مئوية | واجهة الاتصالات | تي تي ال-232 |
| إبراز | Uncooled Infrared Camera Core 640x512,Infrared Camera Core 0.8W,Enhanced Visibility Thermal Camera Core |
||
منتوج وصف
مركز الكاميرا تحت الحمراء غير المبرد 1280x1024/12μm أداء عالي
لمحة عامة عن المنتج
COIN1212 هي مركز كاميرا تحت الحمراء عالي الاندماج يحتوي على 1280 × 1024 / 12μm تكنولوجيا الكشف عن مستوى الوافر. أنها توفر التصوير الحراري عالي الجودة وكشف نقطة ساخنة سريعة،يدعم مخرجات الفيديو متعددة الواجهات والتحكم المتسلسل، وتبسيط التطوير الثانوي. هذا التكلفة الفعالة، والحل متعدد الاستخدامات مثالية لتطبيقات التصوير الحراري الراقية بما في ذلك مراقبة البنية التحتية، والتصنيع المتقدم،النقل الذكيوالبحث العلمي.
الخصائص الرئيسية
- التصوير عالي الوضوح، الكشف الدقيق
- دقة 1280 × 1024 / 12μm ميغا بيكسل تمكن من مجال عرض واسع وصور HD بعيدة المدى
- يلتقط تفاصيل الهدف الدقيقة بوضوح أثناء المراقبة عن قرب
- كامل الميزات وفعالة من حيث التكلفة
- تم بناؤه مع كاشف الأشعة تحت الحمراء ذو الشكل الكبير الرائد في الصناعة
- متكاملة مع خوارزميات معالجة الصور المتقدمة لتعزيز وضوح الصورة وجودة البصر
- الاندماج السريع، التنمية المتسارعة
- يدعم العديد من واجهات إخراج الصور بما في ذلك DVP و BT.1120
- إخراج بيانات الصورة RAW/YUV مع التحكم في الموانئ المتسلسلة
مواصفات المنتج
| النموذج | العملة 1212 |
| أجهزة الكشف عن الأشعة فوق البنفسجية | |
| مواد حساسة | VOx |
| القرار | 1280×1024 |
| حجم البيكسل | 12μm |
| رد الفعل الطيفي | 8μm ~ 14μm |
| NETD النموذجي | ≤40mK/F1.0/25°C |
| معالجة الصور | |
| معدل الإطار الرقمي | 30 هرتز |
| وقت البدء | 6s |
| الفيديو التناظري | / |
| الفيديو الرقمي | RAW/YUV422 |
| خوارزمية الصورة | تصحيح عدم التكافؤ (NUC) الحد من الضوضاء ثلاثية الأبعاد (3DNR) قمع الضوضاء الثنائية الأبعاد ضغط النطاق الديناميكي (DRC) تعزيز الحافة (EE) |
| عرض الصورة | 10 أنواع (البيض الساخن / الحمم البركانية / الحديد الأحمر / الحديد الساخن / الطبية / القطب الشمالي / قوس قزح 1 / قوس قزح 2 / اللون / الأسود الساخن) |
| برامج الكمبيوتر | |
| برنامج ICC | وحدة التحكم و عرض الفيديو |
| الكهرباء | |
| واجهة خارجية قياسية | 50pin: DF40C-50DP-0.4V ((51)) ، (HRS، Male) |
| لوحة التوسيع | USB30 |
| واجهة الاتصال | TTL-232 |
| واجهة الفيديو الرقمية | DVP16/BT.1120/MIPI |
| فولتاج التغذية | 4.5~5.5فولت |
| استهلاك الطاقة النموذجي | 1.0W |
| الميكانيكية | |
| حجم القلب العاري ((ملم) | 14 ملم / 19 ملم / 25 ملم: 25.4 ملم × 25.4 ملم × 19.3 ملم 35 ملم / 50 ملم / 100 ملم: 35.4 ملم × 35.4 ملم × 17.8 ملم |
| وزن النواة العارية ((g) | 14mm/19mm/25mm: 19.7±1g 35 ملم / 50 ملم / 100 م: 32.5 ± 1 غرام |
| التكيف مع البيئة | |
| درجة حرارة العمل | -40°C~+70°C |
| درجة حرارة التخزين | -45°C~+85°C |
| الرطوبة | 5٪ إلى 95٪ ، غير مكثفة |
| اهتزاز | 5.35جرام، اهتزاز عشوائي، 3 محورات |
| التأثير | نصف موجة السينس، 40g / 11ms، اتجاه التأثير محور X، 3 مرات |
| الشهادة | ROHS2.0/REACH |
| العدسات البصرية | |
| العدسات البصرية | التركيز الثابت: 14 ملم / 19 ملم / 25 ملم / 35 ملم / 50 ملم / 100 ملم |
| مستوى الحماية | IP67 ((العدسة الأمامية) |
التطبيقات الصناعية
يتم تطبيق وحدة التصوير الحراري COIN1212 في مراقبة البنية التحتية الرئيسية والتصنيع الراقي والتفتيش الصناعي والبحث العلمي والمجالات ذات الصلة.
ملف الشركة
(سنسور مايكرو) هي الشركة الرائدة في العالم في تصنيع أجهزة الكشف عن الأشعة تحت الحمراء ومزود الخدمات.نحن نقدم للعملاء في جميع أنحاء العالم مع أداء عالية غير مبردة ومبردة أجهزة الكشف عن الصور الحرارية وتبادل تجربة التطبيق المهنية لدينا.
سينسور مايكرو توفر أجهزة كشف تحت الحمراء المتقدمة، و نواة الكاميرا، و وحدات ذات تنسيقات و نطاقات موجة متعددة، مصممة للوضوح، الحساسية و الكفاءةمنتجاتنا تندمج بسلاسة في أنظمة متنوعة تمكين الجيل القادم من التصوير والتجسس التطبيقات عبر الصناعات.
تم استخدام أجهزة الكشف الصغيرة على نطاق واسع في التصوير الحراري والأمن والمراقبة والرؤية الشخصية والسيارات ومنتجات الأشعة تحت الحمراء الاستهلاكية.قدراتنا الإنتاجية الكبيرة تمكننا من تلبية الطلب المتزايد من جميع الأسواق القائمة والناشئة.
الأسئلة الشائعة
كيف تعمل الوحدة الحرارية؟
تعمل الوحدة الحرارية عادة على النحو التالي:
- الكشف عن الأشعة تحت الحمراء:الوحدة الحرارية تحتوي على كاشف بالأشعة تحت الحمراء يمكنه استشعار الإشعاع الكهرومغناطيسي في نطاق الأشعة تحت الحمراء.
- البصريات:يتم التركيز على الأشعة تحت الحمراء على الكاشف من خلال نظام بصري ، قد يتضمن عدسة أو مجموعة من المرايا.
- تضخيم الإشارة:يتم تضخيم الإشارة المكتشفة وتحويلها رقمية بواسطة الإلكترونيات داخل الوحدة الحرارية.
- معالجة الصور:يتم معالجة الإشارة الرقمية لإنتاج صورة حرارية. وتشمل هذه العملية عدة مراحل، بما في ذلك الحد من الضوضاء، وتعزيز التباين، ورسم خرائط الألوان.يمكن تضمين ميزات إضافية مثل قياس درجة الحرارة.
- العرض:ثم يتم عرض الصورة الحرارية على شاشة، إما داخل الوحدة الحرارية أو على جهاز خارجي.
