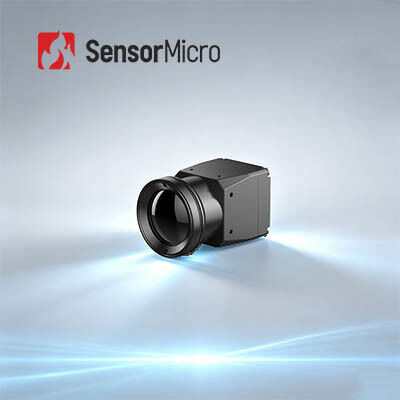

وحدة كاميرا الأمن الحراري MICO612 غير المبردة LWIR بدقة 640 × 512 وحجم بكسل 12 ميكرومتر
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | ميكو612 |
| الحد الأدنى لكمية | قطعة واحدة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 640 × 512 / 12 ميكرومتر | NETD | ≥30mK/F1.0/25 درجة مئوية |
|---|---|---|---|
| عدسة الكاميرا | متعددة المتاحة | معدل الإطار | 25 هرتز/30 هرتز/50 هرتز |
| فيديو رقمية | يو اس بي/ميبي | المدى الطيفي | 8 ~ 14μm LW |
| إبراز | وحدة الكاميرا الحرارية الأمنية,كاميرا أمنية حرارية 640x512 17uM,وحدة الكاميرا الحرارية LWIR 17uM |
||
منتوج وصف
وحدة كاميرا الأمن الحراري MICO612 LWIR بدقة 640 × 512 12 ميكرومتر
نظرة عامة على المنتج
تعد وحدة كاميرا الأشعة تحت الحمراء MICO612 LWIR جزءًا من سلسلة MICO التي طورتها شركة SensorMicro. يتميز قلب كاميرا الأشعة تحت الحمراء غير المبردة بدقة 640x512 وحجم بكسل 12μm، مما يجعلها حلاً مثاليًا لتطبيقات المراقبة الأمنية. فهو يوفر إمكانات تصوير حراري عالية الجودة حتى في الظلام الدامس أو الظروف الجوية السيئة.
تلغي نوى الكاميرا غير المبردة التي تعمل بالأشعة تحت الحمراء الحاجة إلى مبردات مبردة، مما يؤدي إلى تبسيط تصميم النظام بشكل كبير وتقليل التكاليف الإجمالية. وهذا يجعلها مثالية لمختلف تطبيقات المراقبة الأمنية بما في ذلك المراقبة وحماية المحيط واكتشاف التسلل.
يوفر المستشعر عالي الدقة 640 × 512 بحجم 12 ميكرومتر بكسل وضوحًا وتفاصيل استثنائية للصورة، مما يتيح اكتشاف الاختلافات الطفيفة في درجات الحرارة. يعد هذا المستوى من التفاصيل أمرًا بالغ الأهمية لتطبيقات الأمان، حيث يساعد في تحديد التهديدات المحتملة أو السلوكيات الشاذة التي قد تمر دون أن يلاحظها أحد.
الميزات الرئيسية
- التوافق السائد، فعالة من حيث التكلفة
- مُجهز بكاشف الأشعة تحت الحمراء على مستوى الرقاقة 640×512/12μm الذي تم تطويره ذاتيًا من أجل اعتماد واسع النطاق
- مدمج مع شريحة ASIC المخصصة لتحقيق كفاءة عالية في استخدام الطاقة
- تصميم SWaP الأمثل
- الأبعاد المدمجة: 22.2×22.2×27.2 ملم (باستثناء العدسة)
- خفيف الوزن: 30.3±2 جرام فقط
- استهلاك منخفض للطاقة: 680 ميجاوات
- سهولة التطوير والتكامل السريع
- مخرج فيديو تناظري أو رقمي أصلي يدعم معايير CVBS/USB/MIPI
- سهولة التركيب مع الحد الأدنى من جهد التصميم الهيكلي
مواصفات المنتج
| نموذج | ميكو612 |
|---|---|
| كاشف الأشعة تحت الحمراء | |
| المواد الحساسة | VOx |
| دقة | 640×512 |
| حجم البكسل | 12 ميكرومتر |
| NETD | ≥30mK/F1.0/25 درجة مئوية |
| الاستجابة الطيفية | 8 ~ 14 ميكرومتر |
| عدسة بصرية | |
| التركيز/F # | 4.8/F1.0 | 9.1 ملم/F1.0 | 13 ملم/F1.0 |
| مجال الرؤية | 91 درجة (أفقي) × 73 درجة (رأسي) | 47.7 درجة (ارتفاع) × 38.2 درجة (فولت) | 33 درجة (أفقي) × 26 درجة (رأسي) |
| نطاق الكشف (8 بكسل) | |
| 99 م (طول الشخص 5'11 بوصة) 360 م (مركبة 4 م × 3 م) |
|
| يكتب | تركيز حراري ثابت |
| أول ختم/طلاء للعدسة | IP67 |
| معالجة الصور | |
| فيديو تناظري | PAL (افتراضي) / NTSC |
| الفيديو الرقمي | يو اس بي/ميبي |
| معدل الإطار | 25 هرتز/30 هرتز/50 هرتز |
| وقت البدء | ≥6 ثانية |
| خوارزمية الصورة | NUC/جمهورية الكونغو الديمقراطية/DNS/DDE/SFFC |
| اللون الزائف | 11 نوعًا - قابلة للتخصيص |
| الواجهة الكهربائية | |
| الواجهة الخارجية القياسية | واجهة 3PIN (A1251-WV-S-3P) | واجهة 9PIN (A1251-WV-S-9P) | واجهة 26PIN (DF56C-26S-0.3V-51) |
| واجهة الفيديو | كفبس | يو اس بي | MIPI |
| مزود الطاقة | |
| جهد الإمداد | تيار مستمر: 5 فولت ~ 24 فولت |
| استهلاك ثابت للطاقة | ≥680 ميجا واط عند 5 فولت، 23 ±3 درجة مئوية |
| ميكانيكية | |
| مقاس | 22.2 ملم × 22.2 ملم × 27.2 ملم (الطول × العرض × الارتفاع) |
| وزن | 30.3±2 جرام |
| القدرة على التكيف البيئي | |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية ~ +85 درجة مئوية |
| رطوبة | 5% ~ 95%، غير التكثيف |
| اهتزاز | اهتزاز عشوائي، 5.35 جرام، 3 محاور |
| تأثير | نصف موجة جيبية، 40 جم/11 مللي ثانية، 3 محاور، 6 اتجاهات |
| شهادة | بنفايات 2.0/الوصول |
التطبيقات الصناعية
يمكن دمج وحدة الكاميرا الحرارية MICO612 في الكاميرات الأمنية مع مراقبة درجة الحرارة من تطبيقات المسافات القصيرة إلى فائقة المسافة، بما في ذلك أنظمة كاميرا PTZ، وكاميرا Box، وكاميرا Speed Dome.
شريكك الموثوق به في مجال الاستشعار بالأشعة تحت الحمراء
- الخبرة التقنية العميقة- سنوات من الخبرة في مجال البحث والتطوير والتطبيق في مجال تكنولوجيا استشعار الأشعة تحت الحمراء مع إمكانات قوية عبر تصميم الرقائق وتصنيع الرقائق والتعبئة والاختبار وتكامل النظام.
- تركز على الابتكار- ملتزمون بقيادة الإنجازات التكنولوجية في التصوير الحراري، ودفع الحدود باستمرار في NETD وSWaP ودرجة حرارة التشغيل.
- محفظة منتجات متنوعة- مجموعة شاملة من مكونات الكشف بالأشعة تحت الحمراء بما في ذلك الحلول المبردة وغير المبردة لمختلف الصناعات.
- التحقق الصارم من الموثوقية- نظام قوي لإدارة الجودة مع إجراءات اختبار متعددة لضمان الاستقرار والموثوقية على المدى الطويل.
- الدعم الفني الاحترافي- يعمل الفريق الهندسي بشكل وثيق مع العملاء لتسريع تكامل النظام وتحسين الكفاءة وتقصير وقت الوصول إلى السوق.
الأسئلة المتداولة
كيفية اختيار دقة كاشف الأشعة تحت الحمراء المناسبة؟
يعتمد الاختيار على متطلبات التطبيق المحددة واعتبارات الميزانية. بالنسبة للتطبيقات حيث جودة الصورة ليست حرجة، قد تكون أجهزة الكشف ذات الدقة المنخفضة (120 × 90، 256 × 192، 400 × 300) كافية. بالنسبة للتطبيقات التي تتطلب صورًا واضحة جدًا، مثل المراقبة عن بعد، يوصى باستخدام أجهزة كشف ذات دقة أعلى مثل 1280x1024.
كيفية اختيار اللون الزائف المناسب للتصوير الحراري؟
تعد اللوحات ذات اللون الرمادي والأبيض أكثر ملاءمة للأهداف ذات الاختلافات الصغيرة في درجات الحرارة. تعمل اللوحات الحمراء والزرقاء بشكل أفضل لتحديد نقاط المشكلة في المشاهد. الأحمر الحديدي هو لوحة الألوان القياسية لصناعة الطاقة. لاحظ أنه بغض النظر عن اللوحة التي تختارها، تظل قياسات درجة الحرارة الحرارية الفعلية دون تغيير.
كيفية اختيار عدسة الكاميرا الحرارية بالأشعة تحت الحمراء المناسبة؟
تلبي العدسات القياسية المتطلبات العادية للمسافات المناسبة. تعد العدسات المقربة مناسبة للأهداف الصغيرة نسبيًا التي يتم مشاهدتها من مسافات طويلة. توفر العدسات ذات الزاوية الواسعة مزيدًا من التفاصيل للأشياء الموجودة على مسافات قريبة. تم تصميم عدسات الماكرو لرؤية أهداف صغيرة جدًا على مسافات قريبة، مثل دوائر الرقائق.
