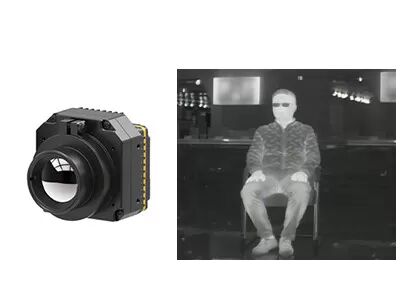

PLUG617 LWIR وحدة الكاميرا الحرارية الأمنية مع دقة 640x512 17μM
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xالقرار | 640 × 512/17 ميكرومتر | NETD | < 30 مليون كلفن |
---|---|---|---|
عدسة الكاميرا | متعددة متاحة | معدل الإطار | 9 هرتز / 25 هرتز / 30 هرتز / 50 هرتز / 60 هرتز |
وقت بدء التشغيل | < 10s | النطاق الطيفي | 8 ~ 14 ميكرومتر LW |
تسليط الضوء | وحدة الكاميرا الحرارية الأمنية,كاميرا أمنية حرارية 640x512 17uM,وحدة الكاميرا الحرارية LWIR 17uM,640x512 17uM Thermal Security Camera,LWIR Thermal Camera Module 17uM |
PLUG617 LWIR 640x512 / 17μm وحدة الكاميرا الحرارية غير المبردة للأمن والمراقبة
وحدة الأشعة تحت الحمراء PLUG617 LWIR هي واحدة من سلسلة PLUG التي تم تطويرها من قبل Global Sensor Technology (GST).جوهر الكاميرا تحت الحمراء غير المبردة PLUG617 بدقة 640x512 وحجم البكسل 17um هو حل مثالي لتطبيقات مراقبة الأمنهذا النوع من نواة الكاميرا يوفر قدرات التصوير الحراري عالية الجودة، حتى في الظلام الكامل أو الظروف الجوية السيئة.
إحدى المزايا الرئيسية لبرك الكاميرا الأشعة تحت الحمراء غير المبردة هي أنها لا تتطلب مبردًا تبريدًا ، مما يسهل التصميم بشكل كبير ويقلل من تكلفة نظام الكاميرا.هذا يجعل كاميرات الأشعة تحت الحمراء غير المبردة مثالية لمجموعة واسعة من تطبيقات مراقبة الأمن، بما في ذلك المراقبة، حماية المحيط، وكشف الاختراق.
جهاز الاستشعار ذو الدقة العالية 640x512 وحجم البكسل الصغير من 17um يوفر وضوح الصورة والتفاصيل الاستثنائية ، مما يسمح للكشف عن اختلافات درجة الحرارة الصغيرة في الصورة الحرارية.هذا المستوى من التفاصيل ضروري لتطبيقات مراقبة الأمن، لأنها يمكن أن تساعد في تحديد التهديدات المحتملة أو السلوك الشاذ الذي قد يذهب دون اكتشاف.
- NETD < 30mk ، حساسية عالية
- أداء مستقر
- التكامل السهل و الاندماج
- جودة الصورة الواضحة والتفاصيل
- القدرة القوية على التكيف مع البيئة
النموذج | PLUG617 |
أداء كاشف الأشعة تحت البنفسجية | |
القرار | 640x512 |
مساحة البكسل | 17μm |
النطاق الطيفي | 8~14μm |
NETD | <30mk |
معالجة الصور | |
معدل الإطار | 9 هرتز/25 هرتز/30 هرتز/50 هرتز/60 هرتز |
وقت البدء | <10s |
الفيديو التناظري | PAL/NTSC |
الفيديو الرقمي | RAW/YUV/BT656/LVDS |
مكون التوسيع | USB/Camerlink |
وضع الضبابية | خطية/مخطط/مختلطة |
زيادة الرقمية | 1 ~ 8X تكبير مستمر، حجم خطوة 1/8 |
عرض الصورة | الأسود الساخن / الأبيض الساخن / لون مزيف |
توجيه الصورة | أفقياً/عمودياً/شمالياً |
خوارزمية الصورة | NUC/AGC/IDE |
المواصفات الكهربائية | |
واجهة خارجية قياسية | واجهة 50pin_HRS |
طريقة الاتصال | RS232-TTL، 115200bps |
فولتاج التغذية | 4 ~ 6 فولت |
استهلاك الطاقة النموذجي | < 1.2W |
الخصائص الجسدية | |
الأبعاد (ملم) | 44.5×44.5×366 |
الوزن | < 90 غرام |
التكيف مع البيئة | |
درجة حرارة العملية | -40°C ~ +70°C |
درجة حرارة التخزين | -45°C ~ +85°C |
الرطوبة | 5% إلى 95%، غير مكثفة |
اهتزاز | اهتزاز عشوائي 5.35grms، 3 محور |
الصدمة | موجة نصف الجانب ، 40g / 11ms ، 3 محور 6 الاتجاه |
البصريات | |
العدسة الاختيارية | التركيز الثابت: 7.5mm/13mm/19mm/25mm/35mm/50mm/60mm/100mm العدسة ذات المحرك: 75mm/100mm/150mm التكبير البصري المستمر: 30-150 ملم |
يمكن دمج وحدة الكاميرا الحرارية PLUG617 في كاميرات الأمن مع مراقبة درجة الحرارة من مسافة قصيرة إلى مسافة فائقة ، مثل كاميرا PTZ ، وكاميرا Box ، وكاميرا Speed Dome.
1كيفية اختيار دقة الكاشف تحت الحمراء المناسبة؟
هذا يعتمد على الاحتياجات الفعلية وتطبيقات منتجاتك، والسعر هو أيضا عامل يجب أن تؤخذ في الاعتبار.يمكنك اختيار كاشف الأشعة تحت الحمراء بقرار منخفض، مثل 120x90، 256x192، 400x300. إذا كنت بحاجة إلى صورة واضحة جدا لبعض الأغراض الخاصة، مثل المراقبة عن بعد، يمكنك اختيار كاشف الأشعة تحت الحمراء عالي الدقة من 1280x1024.
2كيف تختار لون الزائف الصحيح للتصوير الحراري؟
- الأبيض الرمادي هو أكثر ملاءمة للهدف مع اختلاف درجة الحرارة الصغيرة
- الأحمر والأزرق أكثر ملاءمة للمشهد حيث تحتاج إلى العثور على نقاط المشكلة.
اللون الأحمر الحديدي هو اللون القياسي لصناعة الطاقة
ملاحظة: بغض النظر عن اللوحة التي تختارها، درجة الحرارة الحرارية لن تتغير على الإطلاق.
3كيف تختار عدسة كاميرا تحت الحمراء الحرارية المناسبة؟
- العدسة القياسية يمكن أن تلبي أهداف عادية مع المسافة المناسبة
- بالنسبة للعدسة، فهي مناسبة للأهداف الصغيرة نسبياً والتي تحتاج إلى مشاهدة من مسافة بعيدة
لرؤية المزيد من التفاصيل من الأشياء على مسافة قريبة، عدسة زاوية واسعة أفضل.
- العدسة الكبرى هي لرؤية هدف صغير جدا من مسافة قريبة، مثل دوائر رقاقة.
