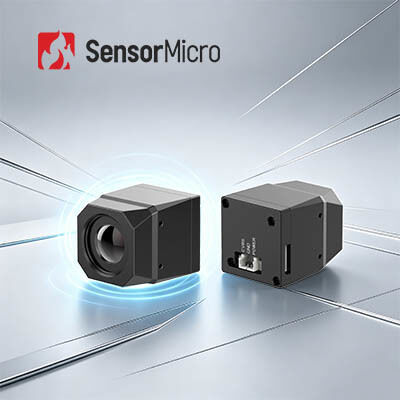

640x512 دقة 12μm حجم بكسل وحدة الكاميرا تحت الحمراء غير المبردة للأمن والمراقبة
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | ميكو612 |
| الحد الأدنى لكمية | قطعة واحدة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 640 × 512 / 12 ميكرومتر | NETD | ≥30mK/F1.0/25 درجة مئوية |
|---|---|---|---|
| عدسة الكاميرا | متعددة المتاحة | معدل الإطار | 25 هرتز/30 هرتز/50 هرتز |
| فيديو تمثيلي | PAL (افتراضي) / NTSC | المدى الطيفي | 8 ~ 14μm LW |
| إبراز | وحدة الكاميرا تحت الحمراء غير المبردة,وحدة مراقبة الكاميرا تحت الحمراء LWIR,كاميرا أمنية حرارية غير مبردة 17uM |
||
منتوج وصف
وحدة الكاميرا بالأشعة تحت الحمراء غير المبردة LWIR 640x512 12μm للأمن والمراقبة
نظرة عامة على المنتج
وحدة الأشعة تحت الحمراء MICO612 LWIR هي واحدة من سلسلة MICO التي طورتها شركة SensorMicro. يوفر قلب كاميرا الأشعة تحت الحمراء غير المبردة بدقة 640 × 512 وحجم بكسل يبلغ 12 ميكرومتر حلاً مثاليًا لتطبيقات المراقبة الأمنية. توفر الكاميرا إمكانيات تصوير حراري عالية الجودة، حتى في الظلام الدامس أو الظروف الجوية السيئة.
يوفر المستشعر عالي الدقة 640 × 512 وحجم البكسل الصغير الذي يبلغ 12 ميكرومتر وضوحًا وتفاصيل استثنائية للصورة، مما يسمح باكتشاف الاختلافات الصغيرة في درجات الحرارة في الصور الحرارية. يعد هذا المستوى من التفاصيل ضروريًا لتطبيقات مراقبة الأمان، مما يساعد في تحديد التهديدات المحتملة أو السلوك الشاذ الذي قد لا يتم اكتشافه.
الميزات الرئيسية
- التوافق السائد، فعالة من حيث التكلفة:مُجهز بكاشف الأشعة تحت الحمراء على مستوى الرقاقة 640×512/12μm الذي تم تطويره ذاتيًا من أجل اعتماد واسع النطاق. مدمج مع شريحة ASIC المخصصة لتحقيق كفاءة عالية في استخدام الطاقة.
- تصميم SWaP الأمثل:البعد المقطعي: 22.2×22.2×27.2 ملم فقط (باستثناء العدسة). يزن 30.3±2 جرام فقط. استهلاك منخفض للطاقة: 680 ميجاوات.
- سهولة التطوير والتكامل السريع:فيديو تناظري أصلي أو إخراج فيديو رقمي، يدعم معايير CVBS/USB/MIPI - لا يتطلب أي تطوير إضافي. سهولة التركيب مع الحد الأدنى من جهد التصميم الهيكلي.
مواصفات المنتج
| نموذج | ميكو612 |
| كاشف الأشعة تحت الحمراء | |
| المواد الحساسة | VOx |
| دقة | 640×512 |
| حجم البكسل | 12 ميكرون |
| NETD | ≥30mK/F1.0/25 درجة مئوية |
| الاستجابة الطيفية | 8 ~ 14 ميكرومتر |
| عدسة بصرية | |
| التركيز/F # | 4.8/F1.0 | 9.1 ملم/F1.0 | 13 ملم/F1.0 |
| مجال الرؤية | 91 درجة (أفقي) × 73 درجة (رأسي) | 47.7 درجة (ارتفاع) × 38.2 درجة (فولت) | 33 درجة (أفقي) × 26 درجة (رأسي) |
| نطاق الكشف (8 بكسل) | |
| 99 م (طول الشخص 5'11 بوصة) 360 م (مركبة 4 م × 3 م) |
|
| يكتب | تركيز حراري ثابت |
| أول ختم/طلاء للعدسة | IP67 |
| معالجة الصور | |
| فيديو تناظري | PAL (افتراضي) / NTSC |
| الفيديو الرقمي | يو اس بي/ميبي |
| معدل الإطار | 25 هرتز/30 هرتز/50 هرتز |
| وقت البدء | ≥6 ثانية |
| خوارزمية الصورة | NUC/جمهورية الكونغو الديمقراطية/DNS/DDE/SFFC |
| اللون الزائف | 11 نوعًا - قابلة للتخصيص |
| الواجهة الكهربائية | |
| الواجهة الخارجية القياسية | واجهة 3PIN (A1251-WV-S-3P) | واجهة 9PIN (A1251-WV-S-9P) | واجهة 26PIN (DF56C-26S-0.3V-51) |
| واجهة الفيديو | كفبس | يو اس بي | MIPI |
| مزود الطاقة | |
| جهد الإمداد | تيار مستمر: 5 فولت ~ 24 فولت |
| استهلاك ثابت للطاقة | ≥680 ميجا واط عند 5 فولت، 23 ±3 درجة مئوية |
| ميكانيكية | |
| مقاس | 22.2 ملم × 22.2 ملم × 27.2 ملم (الطول × العرض × الارتفاع) |
| وزن | 30.3±2 جرام |
| القدرة على التكيف البيئي | |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية ~ +85 درجة مئوية |
| رطوبة | 5% ~ 95%، غير التكثيف |
| اهتزاز | اهتزاز عشوائي، 5.35 جرام، 3 محاور |
| تأثير | نصف موجة جيبية، 40 جم/11 مللي ثانية، 3 محاور، 6 اتجاهات |
| شهادة | بنفايات 2.0/الوصول |
التطبيقات الصناعية
يمكن دمج وحدة الكاميرا الحرارية MICO612 في الكاميرات الأمنية مع مراقبة درجة الحرارة من مسافة قصيرة إلى مسافة فائقة، مثل كاميرا PTZ، وكاميرا Box، وكاميرا Speed Dome.
خدمة موحدة
- التوثيق الكامل:أدلة المنتج وأدلة الإعداد ومراجع الاختيار للتنفيذ الفوري
- المساعدة في التطوير والاختبار:نموذج الاختبار المتكامل وتقييم الأداء والتحقق من المعلمات
- مجموعة أدوات المطور المتقدمة:حزم SDK وواجهات برمجة التطبيقات والخوارزميات وأدوات تصحيح الأخطاء للتكامل العميق
- الدعم الفني عن بعد:دعم على مدار 24 ساعة طوال أيام الأسبوع مع استجابة سريعة وحل المشكلات الحرجة في الوقت المناسب
- ضمان:الأجزاء الأصلية والالتزام الصارم بالعملية لاستعادة الأداء الأمثل
الأسئلة المتداولة
ما هي أنواع أجهزة الكشف عن الأشعة تحت الحمراء الموجودة؟
هناك عدة أنواع من أجهزة الكشف بالأشعة تحت الحمراء، ولكل منها آلية الكشف الخاصة بها وخصائص التشغيل الخاصة بها:
- أجهزة الكشف الكهروضوئية:استنادًا إلى التأثير الكهروحراري حيث تؤدي التغيرات في درجات الحرارة إلى تحفيز الشحنة في المادة. تستخدم عادة للكشف عن الحركة في أنظمة الأمن.
- أجهزة الكشف الحرارية:قياس التغيرات في درجات الحرارة الناجمة عن امتصاص الأشعة تحت الحمراء:
- أجهزة الكشف عن الحرارة: تستخدم سلسلة من المزدوجات الحرارية للكشف عن التغيرات في درجات الحرارة
- أجهزة الكشف عن الميكروبولومتر: تكتشف التغيرات في درجات الحرارة في مجموعة من العناصر المقاومة الصغيرة
- كاشفات الفوتون:كشف الفوتونات الفردية للأشعة تحت الحمراء:
- أجهزة الكشف الكهروضوئية: توليد الجهد عند امتصاص الفوتونات
- الموصلات الضوئية: تزيد من الموصلية عند امتصاص الفوتونات
- كاشفات الكم:استخدم النفق الكمي لاكتشاف الفوتونات الفردية. ومن الأمثلة على ذلك كاشفات الأشعة تحت الحمراء فائقة التوصيل.
يعتمد اختيار الكاشف على متطلبات التطبيق المحددة بما في ذلك الحساسية وسرعة الاستجابة والمدى الطيفي ونطاق درجة حرارة التشغيل.
