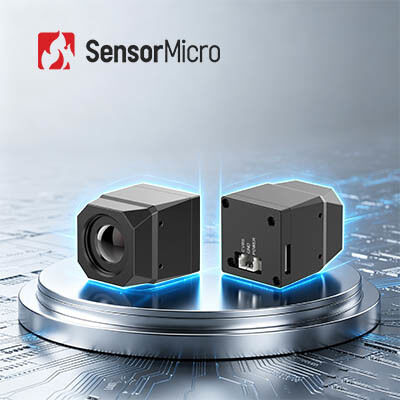

وحدة الكاميرا الحرارية تحت الحمراء غير المبردة مع دقة 640x512 واستهلاك طاقة منخفض ≤680mW مع عدسات متعددة
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | ميكو612 |
| الحد الأدنى لكمية | قطعة واحدة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| يكتب | وحدة الأشعة تحت الحمراء غير المبردة | استهلاك ثابت للطاقة | ≥680 ميجا واط عند 5 فولت، 23 ±3 درجة مئوية |
|---|---|---|---|
| NETD | ≥30mK/F1.0/25 درجة مئوية | معدل الإطار | 25 هرتز/30 هرتز/50 هرتز |
| دقة | 640 × 512 / 12 ميكرومتر | وزن | 30.3±2 جرام |
| إبراز | وحدة الكاميرا الحرارية الأمنية غير المبردة,وحدة الكاميرا الحرارية تحت الحمراء غير المبردة,وحدة الكاميرا الحرارية ذات العدسات المتعددة |
||
منتوج وصف
وحدة كاميرا الأمن الحرارية بالأشعة تحت الحمراء غير المبردة مع عدسات متعددة
وحدة كاميرا الأمن الحراري بالأشعة تحت الحمراء غير المبردة 640x512 / 12μm مع عدسات متعددة
تم تصميم الوحدة الحرارية MICO612 خصيصًا لكاميرا مراقبة الأمن والمراقبة. من خلال دمج هذه الوحدة، يمكن لكاميرا الأمان استشعار الإشعاع الحراري لجسم ما، والتقاط الصور على مدار الساعة طوال أيام الأسبوع، بغض النظر عن العوامل البيئية مثل الظلام والإضاءة المنخفضة والإضاءة الخلفية القوية، وما إلى ذلك. يعمل قلب كاميرا الأشعة تحت الحمراء غير المبردة بمثابة قلب النظام، مما يوفر إمكانات تصوير حراري استثنائية تتيح الكشف الموثوق عن الأشياء ومراقبتها في ظروف الإضاءة المنخفضة أو انعدام الإضاءة. من خلال الاستفادة من أحدث تقنيات الاستشعار غير المبردة، يوفر قلب كاميرا الأشعة تحت الحمراء MICO612 صورًا حرارية عالية الدقة مع حساسية ودقة ملحوظة.
الميزات الرئيسية
التوافق السائد، فعالة من حيث التكلفة
- مُجهز بكاشف الأشعة تحت الحمراء على مستوى الرقاقة 640×512/12μm الذي تم تطويره ذاتيًا، مما يسمح باعتماد واسع النطاق
- مدمج مع شريحة ASIC مخصصة لتحقيق كفاءة عالية في استخدام الطاقة
تصميم SWaP الأمثل
- البعد المقطعي: 22.2×22.2×27.2 ملم فقط (باستثناء العدسة)
- يزن 30.3±2 جرام فقط
- استهلاك منخفض للطاقة: 680 ميجاوات
سهولة التطوير والتكامل السريع
- فيديو تناظري أصلي أو إخراج فيديو رقمي، يدعم معايير CVBS /USB/MIPI - لا يتطلب أي تطوير إضافي
- سهولة التركيب مع الحد الأدنى من جهد التصميم الهيكلي
مواصفات المنتج
| نموذج | ميكو612 |
| كاشف الأشعة تحت الحمراء | |
| المواد الحساسة | VOx |
| دقة | 640×512 |
| حجم البكسل | 12 ميكرومتر |
| NETD | ≥30mK/F1.0/25 درجة مئوية |
| الاستجابة الطيفية | 8 ~ 14 ميكرومتر |
| عدسة بصرية | |
| التركيز/F # | 4.8/F1.0 | 9.1 ملم/F1.0 | 13 ملم/F1.0 |
| مجال الرؤية | 91 درجة (أفقي) × 73 درجة (رأسي) | 47.7 درجة (ارتفاع) × 38.2 درجة (فولت) | 33 درجة (أفقي) × 26 درجة (رأسي) |
| نطاق الكشف (8 بكسل) | |
| 99 م (طول الشخص 5'11 بوصة) 360 م (مركبة 4 م × 3 م) |
|
| يكتب | تركيز حراري ثابت |
| أول ختم/طلاء للعدسة | IP67 |
| معالجة الصور | |
| فيديو تناظري | PAL (افتراضي) / NTSC |
| الفيديو الرقمي | يو اس بي/ميبي |
| معدل الإطار | 25 هرتز/30 هرتز/50 هرتز |
| وقت البدء | ≥6 ثانية |
| خوارزمية الصورة | NUC/جمهورية الكونغو الديمقراطية/DNS/DDE/SFFC |
| اللون الزائف | 11 نوعًا - قابلة للتخصيص |
| الواجهة الكهربائية | |
| الواجهة الخارجية القياسية | واجهة 3PIN (A1251-WV-S-3P) | واجهة 9PIN (A1251-WV-S-9P) | واجهة 26PIN (DF56C-26S-0.3V-51) |
| واجهة الفيديو | كفبس | يو اس بي | MIPI |
| مزود الطاقة | |
| جهد الإمداد | تيار مستمر: 5 فولت ~ 24 فولت |
| استهلاك ثابت للطاقة | ≥680 ميجا واط عند 5 فولت، 23 ±3 درجة مئوية |
| ميكانيكية | |
| مقاس | 22.2 ملم × 22.2 ملم × 27.2 ملم (الطول × العرض × الارتفاع) |
| وزن | 30.3±2 جرام |
| القدرة على التكيف البيئي | |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية ~ +85 درجة مئوية |
| رطوبة | 5% ~ 95%، غير التكثيف |
| اهتزاز | اهتزاز عشوائي، 5.35 جرام، 3 محاور |
| تأثير | نصف موجة جيبية، 40 جم/11 مللي ثانية، 3 محاور، 6 اتجاهات |
| شهادة | بنفايات 2.0/الوصول |
التطبيقات الصناعية
يمكن دمج وحدة الكاميرا الحرارية MICO612 في الكاميرات الأمنية مع مراقبة درجة الحرارة من مسافة قصيرة إلى مسافة فائقة، مثل كاميرا PTZ، وكاميرا Box، وكاميرا Speed Dome.
القدرة على الإنتاج
تقنيات الكشف عن الأشعة تحت الحمراء الداخلية
- 8 بوصة 0.11μm VOx كاشفات الأشعة تحت الحمراء غير المبردة
- كاشفات الأشعة تحت الحمراء المبردة MCT مقاس 8 بوصة 0.5μm
- كاشفات الأشعة تحت الحمراء المبردة مقاس 8 بوصات 0.5 ميكرومتر T2SL
القدرة الإنتاجية والمزايا
- 6 ملايين كاشف للأشعة تحت الحمراء ذاتية التطوير سنويًا
- منشأة لتصنيع أشباه الموصلات بمساحة 30.000 متر مربع
- مساحة غرف الأبحاث 20.000 متر مربع
الأسئلة الشائعة
1. كيف يعمل المقياس الدقيق لصفيف المستوى البؤري غير المبرد؟
باستخدام مبدأ التأثير الحراري للإشعاع بالأشعة تحت الحمراء، يقوم كاشف الأشعة تحت الحمراء غير المبردة بتحويل طاقة الأشعة تحت الحمراء إلى طاقة حرارية مع مادة امتصاص الأشعة تحت الحمراء، بحيث تزيد درجة حرارة المادة الحساسة. بعد ذلك، تتغير معلمة فيزيائية معينة للمادة الحساسة وفقًا لذلك وتتحول إلى إشارة كهربائية أو إشارة ضوئية مرئية من خلال آلية تحويل معينة مصممة لتحقيق اكتشاف الجسم.
2. ما هي ميزة كاشف الأشعة تحت الحمراء غير المبردة؟
لا يحتاج كاشف المستوى البؤري بالأشعة تحت الحمراء غير المبرد إلى جهاز تجميع مبرد ديوار المتكامل (IDCA) ويمكنه العمل في درجة حرارة الغرفة. لديها مزايا البدء السريع، انخفاض استهلاك الطاقة، الحجم الصغير، الوزن الخفيف، العمر الطويل، التكلفة المنخفضة وما إلى ذلك. على الرغم من أن حساسية كاشف المستوى البؤري للأشعة تحت الحمراء غير المبردة ليست جيدة مثل حساسية كاشفات الأشعة تحت الحمراء المبردة، إلا أنه بعد سنوات من التطوير، كان أداء التكلفة أفضل بشكل واضح من الكاشف المبرد، الذي يتمتع باحتمال تطبيق أوسع.
