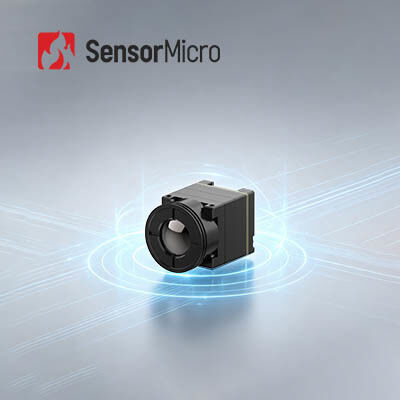

وحدة تصوير حرارية بدقة 640x512 مع استهلاك طاقة منخفض للغاية وحجم صغير للأجهزة المحمولة
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | عملة 612R |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | الاعتماد المستندي، تي/تي |
تفاصيل المنتج
| دقة | 640 × 512 / 12 ميكرومتر | دقة درجة الحرارة | ±3°C أو ±3% |
|---|---|---|---|
| NETD نموذجي | ≥40 مللي كلفن | نطاق درجة الحرارة | -20 درجة مئوية ~ +550 درجة مئوية (قابل للتخصيص) |
| المدى الطيفي | 8 ~ 14 ميكرومتر | مقاس | 25.4×25.4×27.4 (مع عدسة 9.1 ملم) |
| إبراز | وحدة التصوير الحراري 650x512,وحدة التصوير الحراري للطائرات بدون طيار,الكاميرا الحرارية المتكاملة للطائرة بدون طيار |
||
منتوج وصف
وحدة التصوير الحراري 650x512 متكاملة في أجهزة الرؤية الليلية المحمولة
لمحة عامة عن المنتج
تم تصميمها لأجهزة التصوير الحراري المحمولة ، وتتميز نواة كاميرا الأشعة تحت الحمراء iTL612 PLUS بتحسين SWaP القصير. يحتوي على حجم مصغر للغاية 17.3 × 17.3 × 24.2 ملم ووزن خفيف جداً 13.7±0.5g (مع عدسة 9.1mm القياسية) ، فإنه يقلل من الحمل الهيكلي للأجهزة النهائية. يقلل استهلاك الطاقة المنخفض للغاية من 0.65W بفعالية من استهلاك الطاقة للمعدات ،دعم التشغيل الطويلعلى الرغم من حجمه المدمج ، فإنه يتبنى كاشف ApexCore 640 × 512 / 12μm عالي الدقة وخوارزميات التصوير المطورة ، مع الاحتفاظ بحساسية حرارية عالية ≤25mK وجودة التصوير فائقة الوضوح.تصميمه المتكامل للغاية وتوافقه الغني تجعله المكون الأساسي المثالي لأنظمة التصوير الحراري الخفيفة الوزن، أجهزة الرؤية الليلية المحمولة ومعدات الكشف المصغرة.
الخصائص الرئيسية
خفة لا مثيل لها وأقل حمولة
- الحجم المصغر للغاية: 17.3 × 17.3 × 24.2 مم (بما في ذلك عدسة 9.1 مم)
- الوزن الخفيف للغاية: 13.7 ± 0.5g (بما في ذلك عدسة 9.1 مم)
- استهلاك طاقة منخفض للغاية: أقل من 0.65 واط
يعمل بواسطة ApexCore، أكثر حساسية ووضوحاً
- تم تطويرها على أساس الكاشف الأشعة تحت الحمراء ApexCore من الجيل التالي ، بحساسية حرارية منخفضة تصل إلى ≤25 mK
- تم تحسينها مع خوارزميات معالجة الصور من الجيل التالي للحصول على صور أكثر وضوحاً
تطوير سهل ودمج سلس
- خيارات عدسة متعددة متاحة لتناسب سيناريوهات تطبيق مختلفة
- يدعم العديد من واجهات إخراج الصور: DVP8، LVDS، MIPI، USB 2.0، و BT.656
- إخراج بيانات RAW/YUV/Matrix-TEMP مع التحكم في منفذ سلسلة
مواصفات المنتج
| النموذج | iTL612PLUS |
| أجهزة الكشف عن الأشعة فوق البنفسجية | |
| مواد حساسة | VOx |
| القرار | 640×512 |
| حجم البيكسل | 12μm |
| رد الفعل الطيفي | 8μm ~ 14μm |
| NETD النموذجي | ≤25mK |
| معالجة الصور | |
| معدل الإطار الرقمي | 25/30 هرتز/50 هرتز |
| وقت البدء | ≤6s |
| الفيديو الرقمي | RAW/YUV/Matrix-TEMP |
| خوارزمية الصورة | NUC/3DNR/DNS/DRC/EE |
| عرض الصورة | 10 (حار أسود / أبيض حار / لون مزيف) |
| الكهرباء | |
| واجهة خارجية قياسية | واجهة 30Pin_HRS: DF40C-30DP-0.4V ((51) |
| واجهة خارجية MIPI | 34Pin_Panasonic واجهة رابط: AXE634124 |
| واجهة الاتصال | TTL-232/USB2.0 |
| واجهة الفيديو الرقمية | DVP8/LVDS/MIPI/USB2.0/BT.656 |
| فولتاج التغذية | 4.2-5.5 فولت |
| استهلاك الطاقة النموذجي | 0.65 واط |
| الميكانيكية | |
| الحجم (بما في ذلك العدسة) | 17.3×17.3×24.2 (عدسة 9.1ملم) 17.3×17.3×30.2 (13ملم عدسة) 17.3×17.3×38 (24ملم عدسة) 17.3×17.3×54 (45ملم عدسة) |
| الوزن (بما في ذلك العدسة) | 13.7±0.5g (عدسة 9.1mm) 17.9±0.5g (13mm lens) 27.3±0.5 غرام (24 ملم عدسة) 51±0.5 غرام (45 ملم عدسة) |
| التكيف مع البيئة | |
| درجة حرارة العمل | -40°C~+70°C |
| درجة حرارة التخزين | -45°C~+85°C |
| الرطوبة | 5٪ إلى 95٪ ، غير مكثفة |
| اهتزاز | 5.35g، اهتزاز عشوائي، محور 3 |
| التأثير | نصف موجة السينوس، 30g / 11ms، اتجاه التأثير محور X، 3 مرات |
| الشهادة | ROHS2.0/REACH |
| العدسات البصرية | التركيز الثابت: 9.1/13/24/45 ملم |
التطبيقات الصناعية
يمكن استخدام قلب الكاميرا الحرارية iTL612 PLUS في مجال مكافحة الحرائق في الغابات ، وصيانة الطاقة ، والتفتيش الضوئي ، ومراقبة الأمن ، والأجهزة القابلة للارتداء ، والأجهزة المحمولة ، وغيرها.
حلول التكامل
مجموعة واسعة من تنسيقات المنتجات بما في ذلك أجهزة الكشف بالأشعة تحت الحمراء، وبرامج الكاميرا، والوحدات لتلبية متطلبات التكامل المختلفة.
مجموعة متنوعة من المنتجات
توفر دقة مجموعة متعددة ، وحجم البكسلات ، ومجموعات الموجات ، وخيارات العدسات مرونة أكبر للتطبيقات المتنوعة.
أداء ممتاز
صورة واضحة، حجم ضيق، استهلاك طاقة منخفض، حساسية عالية، وموثوقية قوية مصممة للقيام تحت مجموعة واسعة من التحديات البيئية.
التكامل السهل
خيارات الواجهة المتعددة تجعل التكامل سهلاً وتتيح التطوير السريع عبر مجالات التطبيقات المتعددة.
فوائدنا
- تخصيص المنتج:تعديل التكوينات وتكييف الخوارزميات لتلبية المتطلبات الخاصة بالصناعة
- الدعم التقني والتدريب في الموقع:توفير العملاء الرئيسيين بتثبيت النظام العملي والتدريب التشغيلي
- الابتكار المشترك للمنتجات والأسواق الجديدة:التعاون مع العملاء لتطوير حلول تطبيقات تحت الحمراء المبتكرة
الأسئلة الشائعة
1ما هي التصوير الحراري بالأشعة تحت الحمراء؟
التصوير الحراري بالأشعة تحت الحمراء هو طريقة تستخدم الإشعاع تحت الحمراء والطاقة الحرارية لجمع المعلومات عن الأشياء.إنه يحول الأشعة تحت الحمراء الخفية إلى صور حرارية تحت الحمراء المرئية مع توزيع درجة حرارة سطح الهدفالأجسام المختلفة وحتى أجزاء مختلفة من نفس الجسم لديها قدرة إشعاعية مختلفة وقوة انعكاس الأشعة تحت الحمراء.
2ما الذي يمكن استخدامه للتصوير بالأشعة تحت الحمراء؟
- الرؤية الليلية
- البحث والإنقاذ
- الاختبار غير المدمر
- الوقاية من الأوبئة
- التصوير الحراري
- الأمن والمراقبة
- مكافحة الحرائق
3ما هي وحدة التصوير الحراري؟
تتكون وحدة التصوير الحراري عادةً من كاشف الأشعة تحت الحمراء، عدسة الأشعة تحت الحمراء، وأجهزة الكترونية مع البرمجيات والخوارزميات المدمجة. إنها الوحدة الأدنى لجهاز التصوير الحراري.
