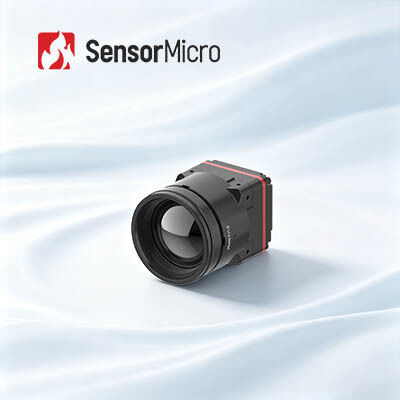

وحدة التصوير الحراري LWIR غير المبردة 1280x1024 دقة 8μm حجم البكسل لتطبيقات عالية الأداء
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iTL1208 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| يكتب | وحدة الكاميرا غير المبردة | جهد الإمداد | 4.5-5.5 فولت |
|---|---|---|---|
| دقة | 1280x1024/8 ميكرومتر | حساسية عالية | صافي ≥30mK |
| معدل الإطار الرقمي | 25/30 هرتز | منتصف الطول الموجي | 8μm ~ 14μm |
| إبراز | RS058 Mwir كاميرا حرارية,640x512 Mwir كاميرا حرارية |
||
منتوج وصف
وحدة التصوير الحراري LWIR غير المبردة Mega Pixel 1280x1024 / 8μm
لمحة عامة عن المنتج
ويعد قلب كاميرا الأشعة تحت الحمراء iTL1208 8 ميكروبيكسل مكونًا موثوقًا لمعدات التصوير الحراري المختلفة. يحتوي على تصميم كشف حراري رائد لـ 8 ميكروبيكسل،يوفر صورة مستقر 1280 × 1024 عالية الدقة وأداء SWaP ممتاز، وحل نقاط الألم من حجم كبير، ووزن ثقيل، وارتفاع استهلاك الطاقة من النوى الحرارية عالية الدقة التقليدية.
باعتماد تكنولوجيا البصرية الخالية من الجيرمانيوم الخالية من التكلفة والواجهة الصناعية القياسية MIPI CSI ، يدعم المنتج توصيل النظام القياسي ومطابقة العدسات المرنة ،مناسبة لدمج مجموعة من أجهزة تصوير الحرارة المحمولةمع مراقبة جودة صارمة وتشغيل مستقر منخفض الطاقةإنه حل فعال من حيث التكلفة لتحديث أنظمة التصوير الحراري الصناعية.
الخصائص الرئيسية
- ثمانية ميكرو بيكسلاتأساس الكاميرا الحرارية الأول في العالم بـ 8 ميجابيكسل مدعوم بواسطة كاشف الأشعة تحت الحمراء الفائق ApexCore 1280 × 1024 / 8 μm ، مما يوازن بين الدقة العالية والتكامل المدمج للغاية.
- في طليعة أداء SWaP:قياسات فقط 22.6 × 22.6 × 34.5 ملم، يزن 35.7 ± 2 غرام (بما في ذلك عدسة 12 ملم) ، وتستهلك فقط 1 واط، كسر حاجز الحجم للتصوير الحراري ميجابيكسل.
- البصريات الخالية من الجيرمانيوم، التكامل السريع:البصريات الخالية من الجيرمانيم مع خيارات عدسات متعددة لمتطلبات التطبيقات المتنوعة. واجهة خروج الصورة MIPI CSI مع خروج البيانات RAW و YUV لتكامل النظام المبسط.
مواصفات المنتج
| النموذج | ITL1208 |
|---|---|
| أجهزة الكشف عن الأشعة فوق البنفسجية |
مواد حساسة:VOx القرار:1280×1024 حجم البكسل:8μm رد الفعل الطيفي:8μm ~ 14μm NETD النموذجي:≤30mK |
| معالجة الصور |
معدل الإطار الرقمي:25/30 هرتز وقت البدء:≤6s الفيديو الرقميالـ RAW/YUV خوارزمية الصورة:NUC/3DNR/DNS/DRC/EE عرض الصورة:10 أنواع (البيض الساخن / الحمم البركانية / الحديد الأحمر / الحديد الساخن / الطبية / القطب الشمالي / قوس قزح 1 / قوس قزح 2 / اللون / الأسود الساخن) |
| برامج الكمبيوتر | وحدة التحكم و عرض الفيديو |
| الكهرباء |
واجهة خارجية قياسية:واجهة 34Pin_Connector: BP04SD-34-0065-R0 واجهة الاتصال:TTL-232/I2C واجهة الفيديو الرقمية:MIPI-CSI تشغيل التيار الكهربائي4.5-5.5 فولت استهلاك الطاقة النموذجي1W |
| الميكانيكية |
الحجم (بما في ذلك العدسة): • مع عدسة 5 ملم: 22.6 ملم × 22.6 ملم × 50 ملم (قطر العدسة الخارجي Φ37 ملم) • مع عدسة 10 ملم: 22.6 ملم × 22.6 ملم × 45.3 ملم (قطر العدسة الخارجي Φ33 ملم) • مع عدسة 12 ملم: 22.6 ملم × 22.6 ملم × 34.5 ملم (قطر العدسة الخارجي Φ26.6 ملم) • مع عدسة 17 ملم: 22.6 ملم × 22.6 ملم × 35.4 ملم (قطر العدسة الخارجي Φ27 ملم) • مع عدسة 25 ملم: 22.6 ملم × 22.6 ملم × 44.2 ملم (قطر العدسة الخارجي Φ33 ملم) • مع عدسة 35mm: 22.6mm × 22.6mm × 50.9mm (قطر العدسة الخارجي Φ43.2mm) الوزن (بما في ذلك العدسة): • 85.5±4.5g (مع عدسة 5 ملم) • 70.5±3.6غ (مع عدسة 10 ملم) • 35.7 ± 2 غرام (مع عدسة 12 ملم) • 40.7±2.1g (مع عدسة 17 ملم) • 71.0±3.6 غرام (مع عدسة 25 ملم) • 110±5.5 غرام (مع عدسة 35 ملم) |
| التكيف مع البيئة |
درجة حرارة العمل:-40°C~+70°C درجة حرارة التخزين:-45°C~+85°C الرطوبة:5٪ إلى 95٪ ، غير مكثفة الاهتزاز:5.35جرام، اهتزاز عشوائي، 3 محورات التأثير:نصف موجة السينوس، 40g / 11ms، اتجاه التأثير المحور 3، الاتجاه 6 شهادة:ROHS2.0/REACH عدسة بصرية:التركيز الثابت: 5/10/12/17/25/35 ملم |
التطبيقات الصناعية
يتم استخدام وحدة الكاميرا تحت الحمراء iTL1208 على نطاق واسع في العديد من المجالات مثل مكافحة الحرائق في الغابات ، وصيانة الطاقة ، والفحص الضوئي ، ومراقبة الأمن ، والأجهزة القابلة للارتداء ، والأجهزة المحمولة ، إلخ.
ملف الشركة
(سنسور مايكرو) هي الشركة الرائدة في العالم في تصنيع أجهزة الكشف عن الأشعة تحت الحمراء ومزود الخدمات.انها على استعداد لتزويد العملاء في جميع أنحاء العالم مع أداء عالية غير تبريد وتبريد أجهزة الكشف عن الصور الحرارية ومشاركة تجربة التطبيق المهنية.
سينسور مايكرو توفر أجهزة كشف تحت الحمراء المتقدمة، و نواة الكاميرا، و وحدات ذات تنسيقات و نطاقات موجة متعددة، مصممة للوضوح، الحساسية و الكفاءةمنتجاتنا تندمج بسلاسة في أنظمة متنوعة تمكين الجيل القادم من التصوير والتجسس التطبيقات عبر الصناعات.
تم استخدام أجهزة الكشف الصغيرة على نطاق واسع في التصوير الحراري والأمن والمراقبة والرؤية الشخصية والمنتجات تحت الحمراء للسيارات والمستهلكين.قدرة إنتاج حجم SensorMicro تمكنها من تلبية الطلب المتزايد من جميع الأسواق القائمة والناشئة.
الأسئلة الشائعة
ما هي التصوير الحراري بالأشعة تحت الحمراء؟
التصوير الحراري بالأشعة تحت الحمراء هي طريقة لاستخدام الإشعاع تحت الحمراء والطاقة الحرارية لجمع المعلومات عن الأشياء، من أجل صياغة صور لها،أو الحصول على معلومات درجة حرارة من الأشياء، حتى في بيئات الضوء المنخفض.
كيف تعمل التصوير الحراري بالأشعة تحت الحمراء؟
نظام التصوير الحراري بالأشعة تحت الحمراء هو كشف غير اتصال سلبي وتحديد تقنية الأشعة تحت الحمراء.ويركز إشعاع الأشعة تحت الحمراء من المشهد على جهاز محورية المصفوفة الكاشف الأشعة تحت الحمراء من خلال نظام الأشعة تحت الحمراء البصرية التي يمكن أن تمر من خلال إشعاع الأشعة تحت الحمراءيُحوّل جهاز الكشف الحراري إشارة الإشعاع ذات الكثافة المختلفة إلى إشارة كهربائية متوافقة، ومن ثم من خلال التضخيم ومعالجة الفيديو،تشكل الصورة تحت الحمراء التي يمكن ملاحظتها بالعين المجردة.
