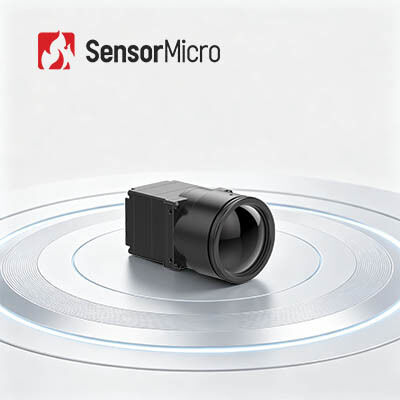

محور الكاميرا الحرارية غير المبردة ذات المجموعة الكبيرة مع دقة 1280x1024 حجم بكسل 12μm ومعدل إطار 30 هرتز لمراقبة الأمن
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | عملة1212 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 1280x1024/12 ميكرومتر | NETD | ≥40mK/F1.0/25 درجة مئوية |
|---|---|---|---|
| المدى الطيفي | 8 ~ 14 ميكرومتر | معدل الإطار الرقمي | 30 هرتز |
| جهد الإمداد | 4.5 ~ 5.5 فولت | استهلاك الطاقة النموذجي | 1.0 واط |
| إبراز | كاميرا حرارية كبيرة غير مبردة,كاميرا حرارية غير مبردة الأساسية 1280 × 1024 |
||
منتوج وصف
نواة كاميرا حرارية غير مبردة ذات مصفوفة كبيرة بدقة 1280x1024 بكسل بحجم 12 ميكرومتر للأمن والمراقبة
نظرة عامة على المنتج
توفر نواة الكاميرا الحرارية غير المبردة COIN1212 تصويرًا حراريًا عالي الدقة يصل إلى 1280x1024 بكسل، مما يكشف عن التفاصيل الدقيقة بوضوح استثنائي. تتميز بحجم بكسل مخفض يبلغ 12 ميكرومتر، وتوفر دقة مكانية فائقة وتوافقًا مع عدسات بصرية أقصر لتحسين قدرات نطاق المهمة.
تم تصميم هذه النواة الحرارية بالأشعة تحت الحمراء لتطبيقات متنوعة، حيث توفر حلول معلومات مرئية موثوقة عبر ظروف النهار والليل والرؤية المنخفضة وجميع الأحوال الجوية.
الميزات الرئيسية
- تصوير عالي الدقة، اكتشاف دقيق: دقة الميجابكسل 1280 × 1024 / 12 ميكرومتر تمكن من مجال رؤية واسع وتصوير عالي الدقة بعيد المدى مع التقاط تفاصيل واضحة للهدف أثناء المراقبة عن قرب
- كامل الميزات وفعال من حيث التكلفة: مبني بمستشعر الأشعة تحت الحمراء غير المبرد الرائد في الصناعة بتنسيق كبير وخوارزميات معالجة صور متقدمة مدمجة لتعزيز الوضوح والجودة المرئية
- تكامل سريع، تطوير متسارع: يدعم واجهات إخراج صور متعددة بما في ذلك DVP و BT.1120، مع إخراج بيانات صور RAW/YUV وتحكم بمنفذ تسلسلي
مواصفات المنتج
| الموديل | COIN1212 |
| مؤشرات كاشف الأشعة تحت الحمراء | |
| المادة الحساسة | VOx |
| الدقة | 1280 × 1024 |
| حجم البكسل | 12 ميكرومتر |
| الاستجابة الطيفية | 8 ميكرومتر ~ 14 ميكرومتر |
| NETD نموذجي | ≤40mK/F1.0/25℃ |
| معالجة الصور | |
| معدل إطارات رقمي | 30 هرتز |
| وقت البدء | 6 ثوانٍ |
| فيديو تناظري | / |
| فيديو رقمي | RAW/YUV422 |
| خوارزمية الصورة | تصحيح عدم التجانس (NUC) تقليل الضوضاء ثلاثي الأبعاد (3DNR) قمع الضوضاء ثنائي الأبعاد (DNS) ضغط النطاق الديناميكي (DRC) تعزيز الحواف (EE) |
| عرض الصورة | 10 أنواع (أبيض ساخن / حمم / أحمر حديدي / حديد ساخن / طبي / قطبي / قوس قزح 1 / قوس قزح 2 / صبغة / أسود ساخن) |
| برنامج الكمبيوتر | |
| برنامج ICC | التحكم في الوحدة وعرض الفيديو |
| كهربائي | |
| واجهة خارجية قياسية | 50 دبوس: DF40C-50DP-0.4V(51), (HRS, ذكر) |
| لوحة التوسعة | USB3.0 |
| واجهة الاتصال | TTL-232 |
| واجهة الفيديو الرقمي | DVP16/BT.1120/MIPI |
| جهد الإمداد | 4.5~5.5 فولت |
| استهلاك الطاقة النموذجي | 1.0 واط |
| ميكانيكي | |
| حجم النواة العارية (مم) | 14 مم / 19 مم / 25 مم: 25.4 مم × 25.4 مم × 19.3 مم 35 مم / 50 مم / 100 متر: 35.4 مم × 35.4 مم × 17.8 مم |
| وزن النواة العارية (جم) | 14 مم / 19 مم / 25 مم: 19.7 ± 1 جم 35 مم / 50 مم / 100 متر: 32.5 ± 1 جم |
| التكيف البيئي | |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية ~ +85 درجة مئوية |
| الرطوبة | 5% ~ 95%، غير متكثف |
| الاهتزاز | 5.35 جرام RMS، اهتزاز عشوائي، 3 محاور |
| الصدمة | موجة جيبية نصفية، 40 جرام / 11 مللي ثانية، اتجاه الصدمة 3 محاور، 6 اتجاهات |
| الشهادات | ROHS2.0 / REACH |
| عدسة بصرية | |
| عدسة بصرية | تركيز ثابت غير حراري: 14 مم / 19 مم / 25 مم / 35 مم / 50 مم / 100 مم |
| مستوى الحماية | IP67 (العدسة الأمامية) |
التطبيقات الصناعية
تُستخدم وحدة التصوير الحراري COIN1212 على نطاق واسع في مراقبة البنية التحتية الرئيسية، والتصنيع المتطور، والفحص الصناعي، والبحث العلمي، والمجالات ذات الصلة.
خط إنتاجنا
- حساسية عالية وأداء ممتاز بتقنية الأشعة تحت الحمراء الرائدة عالميًا
- تتوفر كواشف أشعة تحت حمراء متنوعة بما في ذلك كواشف الأشعة تحت الحمراء غير المبردة والمبردة بتنسيقات وأحجام بكسل مختلفة
- إنتاج بكميات كبيرة بثلاثة خطوط إنتاج وقدرة إنتاج سنوية تصل إلى ملايين الكواشف للتسليم السريع
أسئلة متكررة
ما هو التصوير الحراري بالأشعة تحت الحمراء؟
في الطبيعة، تشع جميع الأجسام ذات درجات الحرارة فوق الصفر المطلق (-273 درجة مئوية) أشعة تحت حمراء. تقيس كواشف الكاميرا بالأشعة تحت الحمراء اختلافات درجة الحرارة بين الأهداف والخلفيات لتوليد صور حرارية، تُعرف أيضًا بالصور بالأشعة تحت الحمراء.
كيف تعمل كواشف الأشعة تحت الحمراء؟
تدخل الأشعة تحت الحمراء المنبعثة من الأهداف إلى نطاق استشعار الكاشف الحراري. يقوم الكاشف بالأشعة تحت الحمراء بتحويل شدة الإشعاع المتغيرة إلى إشارات كهربائية مقابلة، والتي يتم بعد ذلك تضخيمها ومعالجتها لتشكيل صور مرئية بالأشعة تحت الحمراء.
ما هي مزايا كواشف الأشعة تحت الحمراء المبردة؟
تعمل كواشف مستوى بؤبؤ الأشعة تحت الحمراء المبردة عند درجات حرارة منخفضة توفرها مبردات أوعية الكاشف (DDC). توفر حساسية أعلى، وتميز اختلافات درجة الحرارة الأكثر دقة من الكواشف غير المبردة، ويمكنها اكتشاف وتحديد وتمييز الأجسام على مسافات تتجاوز عشرة كيلومترات. ينتج عن هيكلها المعقد تكاليف أعلى نسبيًا مقارنة بالكواشف غير المبردة.
