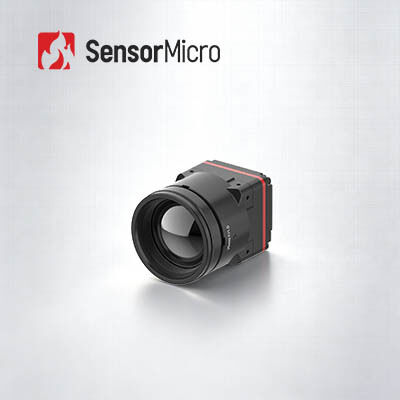

1280x1024 دقة 8μm وحدات الكاميرا الحرارية بحجم البكسل مع استهلاك طاقة 1W للأجهزة المحمولة
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iTL1208 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 1280x1024/12 ميكرومتر | NETD | ≥30 مللي كلفن |
|---|---|---|---|
| المدى الطيفي | 8 ~ 14 ميكرومتر | معدل الإطار الرقمي | 25/30 هرتز |
| جهد الإمداد | 4.5-5.5 فولت | استهلاك الطاقة النموذجي | 1 واط |
| إبراز | وحدة الكاميرا الحرارية عالية الدقة 1280 × 1024,وحدة الكاميرا الحرارية عالية الدقة 220 جرام |
||
منتوج وصف
وحدة كاميرا حرارية بدقة 8 ميكرومتر عالية الدقة 1280x1024 للأجهزة المحمولة
نظرة عامة على المنتج
قم بتبسيط تطوير الأنظمة الحرارية باستخدام نواة الكاميرا بالأشعة تحت الحمراء iTL1208 بدقة 8 ميكرومتر، والمصممة للتوافق العالمي والنشر السريع. تدعم هذه النواة الحرارية المدمجة خيارات عدسات متعددة عبر بصريات الكالكوجينيد الممتازة الخالية من الجرمانيوم، لتتكيف مع احتياجات تطبيقات التصوير الحراري الصناعية والمدنية المتنوعة.
مزودة بواجهة إخراج صور MIPI CSI قياسية، توفر مخرجات بيانات مزدوجة RAW و YUV مرنة لتتناسب مع متطلبات تطوير الأنظمة المختلفة، مما يقلل بشكل كبير من صعوبة دورة التكامل. على الرغم من حجمها الصغير للغاية 22.6 × 22.6 × 34.5 مم وتصميمها خفيف الوزن 35.7 ± 2 جم، تحتفظ iTL1208 بدقة كاملة تبلغ 1280 × 1024 ميجابكسل وقدرة تصوير حراري عالية الدقة، مع استهلاك طاقة منخفض يبلغ 1 واط يضمن تشغيلًا مستقرًا طويل الأمد للأجهزة المحمولة والمحمولة المدمجة.
الميزات الرئيسية
- اختراق دقة 8 ميكرومتر ميجابكسل: أول نواة كاميرا حرارية بدقة 8 ميكرومتر ميجابكسل في العالم مدعومة بكاشف الأشعة تحت الحمراء الفائق ApexCore بدقة 1280 × 1024 / 8 ميكرومتر، مما يوازن بين الدقة العالية والتكامل الصغير للغاية.
- أداء متقدم لـ SWaP: يبلغ حجمها 22.6 × 22.6 × 34.5 مم فقط، وتزن 35.7 ± 2 جم (بما في ذلك عدسة 12 مم)، وتستهلك 1 واط فقط، مما يكسر حاجز الحجم للتصوير الحراري بالميجابكسل.
- بصريات خالية من الجرمانيوم، تكامل سريع: بصريات الكالكوجينيد الخالية من الجرمانيوم مع خيارات عدسات متعددة لمتطلبات التطبيقات المتنوعة. واجهة إخراج صور MIPI CSI مع إخراج بيانات RAW و YUV لتسهيل تكامل النظام.
مواصفات المنتج
| الموديل | iTL1208 |
|---|---|
| مؤشرات كاشف الأشعة تحت الحمراء |
المادة الحساسة: VOx الدقة: 1280 × 1024 حجم البكسل: 8 ميكرومتر الاستجابة الطيفية: 8 ميكرومتر ~ 14 ميكرومتر NETD نموذجي: ≤30mK |
| معالجة الصور |
معدل إطارات رقمي: 25/30 هرتز وقت البدء: ≤6 ثوانٍ فيديو رقمي: RAW/YUV خوارزمية الصورة: NUC/3DNR/DNS/DRC/EE عرض الصورة: 10 أنواع (أبيض ساخن/حمم بركانية/أحمر حديد/حديد ساخن/طبي/قطبي/قوس قزح 1/قوس قزح 2/صبغة/أسود ساخن) |
| برنامج الكمبيوتر | التحكم في الوحدة وعرض الفيديو |
| كهربائي |
واجهة خارجية قياسية: واجهة موصل 34Pin: BP04SD-34-0065-R0 واجهة الاتصال: TTL-232/I2C واجهة الفيديو الرقمي: MIPI-CSI جهد الإمداد: 4.5-5.5 فولت استهلاك الطاقة النموذجي: 1 واط |
| ميكانيكي |
الحجم (بما في ذلك العدسة): مع عدسة 5 مم: 22.6 مم × 22.6 مم × 50 مم (قطر خارجي للعدسة Φ37 مم) مع عدسة 10 مم: 22.6 مم × 22.6 مم × 45.3 مم (قطر خارجي للعدسة Φ33 مم) مع عدسة 12 مم: 22.6 مم × 22.6 مم × 34.5 مم (قطر خارجي للعدسة Φ26.6 مم) مع عدسة 17 مم: 22.6 مم × 22.6 مم × 35.4 مم (قطر خارجي للعدسة Φ27 مم) مع عدسة 25 مم: 22.6 مم × 22.6 مم × 44.2 مم (قطر خارجي للعدسة Φ33 مم) مع عدسة 35 مم: 22.6 مم × 22.6 مم × 50.9 مم (قطر خارجي للعدسة Φ43.2 مم) الوزن (بما في ذلك العدسة): 85.5 ± 4.5 جم (مع عدسة 5 مم) 70.5 ± 3.6 جم (مع عدسة 10 مم) 35.7 ± 2 جم (مع عدسة 12 مم) 40.7 ± 2.1 جم (مع عدسة 17 مم) 71.0 ± 3.6 جم (مع عدسة 25 مم) 110 ± 5.5 جم (مع عدسة 35 مم) |
| التكيف البيئي |
درجة حرارة التشغيل: -40 درجة مئوية ~ +70 درجة مئوية درجة حرارة التخزين: -45 درجة مئوية ~ +85 درجة مئوية الرطوبة: 5%~95%، غير متكثف الاهتزاز: 5.35 جرام، اهتزاز عشوائي، 3 محاور الصدمة: موجة نصف جيب، 40 جرام/11 مللي ثانية، اتجاه الصدمة 3 محاور، 6 اتجاهات الشهادة: ROHS2.0/REACH عدسة بصرية: تركيز ثابت غير حراري: 5/10/12/17/25/35 مم |
التطبيقات الصناعية
تُستخدم وحدة التصوير الحراري iTL1208 على نطاق واسع في مكافحة حرائق الغابات، وصيانة الطاقة، وفحص الطاقة الشمسية الكهروضوئية، والمراقبة الأمنية، والأجهزة القابلة للارتداء، والأجهزة المحمولة، والمزيد.
خدمة موحدة
- وثائق كاملة: أدلة المنتج، وأدلة الإعداد، ومراجع الاختيار للتنفيذ السلس.
- مساعدة التطوير والاختبار: اختبار متكامل للعينة، وتقييم الأداء، والتحقق من المعلمات بسهولة.
- مجموعة أدوات مطور متقدمة: حزم تطوير البرامج (SDKs)، وواجهات برمجة التطبيقات (APIs)، والخوارزميات، وأدوات تصحيح الأخطاء للتكامل العميق.
- دعم فني عن بعد: دعم على مدار الساعة طوال أيام الأسبوع مع استجابة سريعة وحل في الوقت المناسب للمشكلات الحرجة.
- الضمان: قطع غيار أصلية والالتزام الصارم بالعملية لاستعادة الأداء الأمثل.
أسئلة متكررة
ما هو التصوير الحراري بالأشعة تحت الحمراء؟
التصوير الحراري بالأشعة تحت الحمراء هو طريقة تستخدم الإشعاع تحت الأحمر والطاقة الحرارية لجمع معلومات حول الأشياء. يقوم بتحويل الإشعاع تحت الأحمر غير المرئي إلى صور حرارية مرئية بالأشعة تحت الحمراء تُظهر توزيع درجة الحرارة لسطح الهدف. الأجسام المختلفة وحتى الأجزاء المختلفة من نفس الجسم لها قدرة إشعاع مختلفة وقوة انعكاس للأشعة تحت الحمراء.
ما الذي يمكن استخدام التصوير بالأشعة تحت الحمراء له؟
تشمل تطبيقات التصوير بالأشعة تحت الحمراء الرؤية الليلية، والبحث والإنقاذ، والاختبار غير المدمر، والوقاية من الأوبئة، والتصوير الحراري، والأمن والمراقبة، ومكافحة الحرائق، والعديد من الاستخدامات الصناعية والتجارية الأخرى.
ما هي وحدة التصوير الحراري؟
تتكون وحدة التصوير الحراري عادةً من كاشف الأشعة تحت الحمراء، وعدسة الأشعة تحت الحمراء، وإلكترونيات الأجهزة مع برامج وخوارزميات مدمجة. إنها تمثل الحد الأدنى من الوحدة الوظيفية لجهاز التصوير الحراري، والمصممة للتكامل في أنظمة أكبر.
