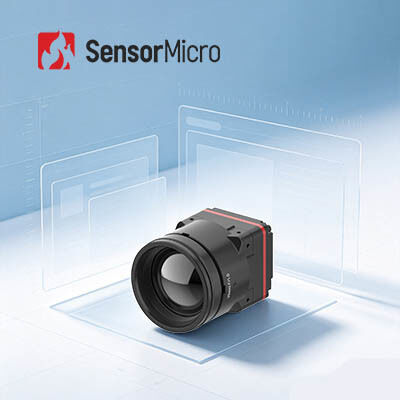

نواة كاميرا حرارية عالية الحساسية بدقة 1280x1024 وحجم بكسل 8 ميكرومتر للتكامل السريع
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iTL1208 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 1280 × 1024 / 8 ميكرومتر | NETD | ≥30 مللي كلفن |
|---|---|---|---|
| المدى الطيفي | 8μm ~ 14μm | معدل الإطار الرقمي | 25/30 هرتز |
| جهد الإمداد | 4.5-5.5 فولت | استهلاك الطاقة النموذجي | 1 واط |
| إبراز | MWIR Camera Core 640x512,نواة كاميرا MWIR سريعة التكامل,قلب كاميرا حرارية MCT عالية الحساسية |
||
منتوج وصف
مركز الكاميرا الحرارية ذات الحساسية العالية LWIR 1280x1024/8μm للتكامل السريع
لمحة عامة عن المنتج
التقاط صور حرارية واضحة للغاية وذات تفاصيل عالية باستخدام قلب كاميرا الأشعة تحت الحمراء iTL1208 8μm ، وهو حل تصوير حراري عالي الأداء للكشف الدقيق. This advanced thermal imaging core adopts the ApexCore 1280×1024/8μm large-format megapixel detector featuring an industry-leading 8μm pixel size that significantly boosts integration density and imaging accuracy.
مقارنة مع خوارزميات تحسين الصورة المهنية، فإنه يضمن بشكل فعال تناقض الصورة، والقضاء على الضوضاء،توفير نتائج التصوير الحراري عالية الوضوحمع الحفاظ على أداء التصوير من الدرجة الأولى، يحقق iTL1208 تحسينات SWaP متطرفة بأبعاد صغيرة، وبناء خفيف الوزن، واستهلاك طاقة منخفض،تلبية مثالية للمتطلبات المزدوجة للدقة العالية والقدرة على النقل لأجهزة التصوير الحراري الحديثة.
الخصائص الرئيسية
- ثمانية ميكرو بيكسلاتأساس الكاميرا الحرارية الأول في العالم بـ 8 ميجابيكسل مدعوم بواسطة كاشف الأشعة تحت الحمراء الفائق ApexCore 1280 × 1024 / 8 μm ، مما يوازن بين الدقة العالية والتكامل المدمج للغاية.
- أداء SWaP المتقدم:قياسات فقط 22.6 × 22.6 × 34.5 ملم، يزن 35.7 ± 2 غرام (بما في ذلك عدسة 12 ملم) ، وتستهلك فقط 1 واط، كسر حاجز الحجم للتصوير الحراري ميجابيكسل.
- البصريات الخالية من الجرمنيوم والتكامل السريع:البصريات الخالية من الجيرمانيم مع خيارات عدسات متعددة لمتطلبات التطبيقات المتنوعة. واجهة خروج الصورة MIPI CSI مع خروج البيانات RAW و YUV لتكامل النظام المبسط.
مواصفات المنتج
| النموذج | ITL1208 |
|---|---|
| أجهزة الكشف عن الأشعة فوق البنفسجية | |
| مواد حساسة | VOx |
| القرار | 1280×1024 |
| حجم البيكسل | 8μm |
| رد الفعل الطيفي | 8μm ~ 14μm |
| NETD النموذجي | ≤30mK |
| معالجة الصور | |
| معدل الإطار الرقمي | 25/30 هرتز |
| وقت البدء | ≤6s |
| الفيديو الرقمي | الـ RAW/YUV |
| خوارزمية الصورة | NUC/3DNR/DNS/DRC/EE |
| عرض الصورة | 10 أنواع (البيض الساخن / الحمم البركانية / الحديد الأحمر / الحديد الساخن / الطبية / القطب الشمالي / قوس قزح 1 / قوس قزح 2 / اللون / الأسود الساخن) |
| برامج الكمبيوتر | |
| برامج الكمبيوتر | وحدة التحكم و عرض الفيديو |
| الكهرباء | |
| واجهة خارجية قياسية | واجهة 34Pin_Connector: BP04SD-34-0065-R0 |
| واجهة الاتصال | TTL-232/I2C |
| واجهة الفيديو الرقمية | MIPI-CSI |
| فولتاج التغذية | 4.5-5.5 فولت |
| استهلاك الطاقة النموذجي | 1W |
| الميكانيكية | |
| الحجم (بما في ذلك العدسة) | مع عدسة 5 ملم: 22.6 ملم × 22.6 ملم × 50 ملم (قطر العدسة الخارجي Φ37 ملم) مع عدسة 10 مم: 22.6mm × 22.6mm × 45.3mm (قطر العدسة الخارجي Φ33mm) مع عدسة 12 ملم: 22.6 ملم × 22.6 ملم × 34.5 ملم (قطر العدسة الخارجي Φ26.6 ملم) مع عدسة 17 ملم: 22.6 ملم × 22.6 ملم × 35.4 ملم (قطر العدسة الخارجي Φ27 ملم) مع عدسة 25 مم: 22.6mm × 22.6mm × 44.2mm (قطر العدسة الخارجي Φ33mm) مع عدسة 35 ملم: 22.6 ملم × 22.6 ملم × 50.9 ملم (قطر العدسة الخارجي Φ43.2 ملم) |
| الوزن (بما في ذلك العدسة) | 85.5±4.5g (مع عدسة 5mm) 70.5±3.6g (مع عدسة 10 ملم) 35.7±2g (مع عدسة 12 ملم) 40.7±2.1g (مع عدسة 17 ملم) 71.0±3.6g (مع عدسة 25 ملم) 110±5.5 غرام (مع عدسة 35 ملم) |
| التكيف مع البيئة | |
| درجة حرارة العمل | -40°C~+70°C |
| درجة حرارة التخزين | -45°C~+85°C |
| الرطوبة | 5٪ إلى 95٪ ، غير مكثفة |
| اهتزاز | 5.35جرام، اهتزاز عشوائي، 3 محورات |
| التأثير | نصف موجة السينوس، 40g / 11ms، اتجاه التأثير المحور 3، الاتجاه 6 |
| الشهادة | ROHS2.0/REACH |
| العدسات البصرية | التركيز الثابت: 5/10/12/17/25/35 ملم |
التطبيقات الصناعية
ويتم استخدام وحدة التصوير الحراري iTL1208 على نطاق واسع في العديد من المجالات مثل مكافحة الحرائق في الغابات ، وصيانة الطاقة ، والفحص الضوئي ، ومراقبة الأمن ، والأجهزة القابلة للارتداء ، والأجهزة المحمولة ،وأكثر.
فوائدنا
- تخصيص المنتج:تعديل التكوينات وتكييف الخوارزميات لتلبية المتطلبات الخاصة بالصناعة
- الدعم التقني والتدريب في الموقع:توفير العملاء الرئيسيين بتثبيت النظام العملي والتدريب التشغيلي
- الابتكار المشترك للمنتجات والأسواق الجديدة:التعاون مع العملاء لتطوير حلول تطبيقات تحت الحمراء المبتكرة
الأسئلة الشائعة
ما هي الحساسية الحرارية؟
الحساسية الحرارية ، والتي تسمى أيضًا NETD (اختلاف درجة الحرارة المكافئة للضوضاء) ، هي معيار رئيسي لتقييم كاميرات التصوير الحراري المتوسطة الموجة (MWIR) والموجة الطويلة (LWIR).وترتبط مباشرة بالوضوح الذي يقاس بواسطة آلة تصوير الحرارةهي قيمة رقمية تمثل نسبة الإشارة إلى الضوضاء لفرق درجة الحرارة ويتم قياسها في ملي كلفين (mK). كلما كانت قيمة الحساسية الحرارية أقل ،كلما كانت الحساسية أعلى وكلما كانت الصورة أكثر وضوحاً.
ما هي تطبيقات التصوير الحراري؟
قياس درجة الحرارة والتصوير في جميع الأحوال الجوية هما وظيفتان أساسيتان لتكنولوجيا التصوير الحراري بالأشعة تحت الحمراء.المنتجات التي تم تطويرها على أساس هاتين التقنيتين تستخدم على نطاق واسع في مجال الأمن والمراقبة، التفتيش الصناعي، مكافحة الحرائق، الصيانة التنبؤية، ADAS، منع الأوبئة، AIoT، وأكثر من ذلك.
