DVP واجهة وحدة الكاميرا الحرارية بالأشعة تحت الحمراء 120x90 8 ~ 14μm
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| النطاق الطيفي | 8 ~ 14 ميكرومتر | NETD | ≤60mK |
|---|---|---|---|
| دقة | 120 × 90 | مساحة وحدة الصورة | 17 ميكرومتر |
| نطاق درجة حرارة | -20 ℃ ~ + 120 ℃ (قابلة للتخصيص) | مقاس | 8.5x8.5x9.16 ملم |
| تسليط الضوء | وحدة الكاميرا الحرارية لواجهة DVP,وحدة الكاميرا الحرارية 120x90,14um الأساسية للكاميرا الحرارية |
||
منتوج وصف

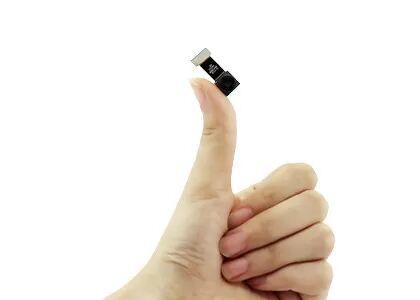

TIMO120 الكاميرا الحرارية الأساسية
مصغرة VOx FPA 120x90 / 17μm كاميرا التصوير الحراري الأساسية المدمجة في كاميرات الأشعة تحت الحمراء
وصف المنتج
تدمج وحدة الأشعة تحت الحمراء المصغرة TIMO120 بصريات مستوى الرقاقة ، وكاشف حزمة مستوى الرقاقة (WLP) 120x90 / 17μm ودائرة معالجة الصور الأساسية للحصول بسرعة على صور حرارية للمنطقة المستهدفة وتوزيع الحرارة.
تم تصميم قلب التصوير الحراري TIMO120 من أجل تطبيقات التصوير بالأشعة تحت الحمراء ذات الحجم والوزن والطاقة والتكلفة (SWaP-C) الأمثل.هيكلها المصغر للغاية واستهلاكها المنخفض للطاقة مناسبان للاندماج في العديد من الأجهزة الذكية أو أجهزة التصوير الحرارية أو المحطات المتنقلة ذات المتطلبات الصارمة من حيث التكلفة والحجم والوزن.
الخصائص الرئيسية
- الحد الأدنى لوحدة WLP للأشعة تحت الحمراء ، أبعادها 8.5x8.5x9.16mm
- واجهة DVP ، متوافقة مع مختلف المنصات المدمجة
- مكافئ وحدة الكاميرا المرئية ، التكامل المباشر
- مجموعة تطوير SDK كاملة
- تصميم منخفض الطاقة لإطالة وقت التشغيل الأطول
- تكلفة منخفضة لأنواع كثيرة من التطبيقات الذكية
مواصفات المنتج
| نموذج | TIMO-120 |
| أداء كاشف الأشعة تحت الحمراء | |
| دقة | 120 × 90 |
| مساحة وحدة الصورة | 17 ميكرومتر |
| النطاق الطيفي | 8 ~ 14 ميكرومتر |
| NETD | ≤60mK |
| نوع العدسة | WLO |
| وضع التركيز | تكبير ثابت |
| HFOV | 90 درجة / 50 درجة |
| عمق الميدان | 10 سم إلى ما لا نهاية |
| معدل الإطار | 1 ~ 30 هرتز (قابلة للتخصيص) |
| قياس الحرارة | |
| نطاق درجة حرارة | -20 درجة مئوية ~ + 120 درجة مئوية (قابلة للتخصيص) |
| دقة درجة الحرارة | قابل للتخصيص (تلبية متطلبات الجسم أو التصوير الحراري الصناعي) |
| الواجهة / التحكم | |
| AVDD | 3.6 فولت ± 0.05 فولت |
| VSK / VDET | 4.7 ± 0.05 فولت |
| DVDD | 1.8 فولت ± 0.05 فولت |
| واجهه المستخدم | واجهة رقمية |
| استهلاك الطاقة | 45 ميجا واط (الوضع النموذجي) ؛9 ميجا واط (وضع الطاقة المنخفضة) |
| الخصائص البدنية | |
| الأبعاد (مم) | 12x10x5.48 (HFOV = 90 درجة) ؛8.5x8.5x9.16 (HFOV = 50 °) (يجب أن تسود المواصفات) |
| درجة حرارة التشغيل | -20 درجة مئوية ~ + 60 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ + 85 درجة مئوية |
تطبيقات صناعية
يتم استخدام نواة الكاميرا الحرارية بالأشعة تحت الحمراء TIMO120 على نطاق واسع في العديد من المجالات ، مثل التصوير الحراري ، والأجهزة الذكية ، والمباني الذكية ، والمنزل الذكي ، و AIoT ، إلخ.
فريق تكنولوجيا الاستشعار العالمي
أسئلة وأجوبة
1. الفرق بين الصورة الحرارية والصورة المرئية حول العدسة
الاختلاف الرئيسي للعدسة هو أن عدسة التصوير الحراري يجب أن تكون مصنوعة من مواد خاصة.السبب الرئيسي هو أن الإشعاع الحراري بالأشعة تحت الحمراء لا يمكن أن يمر عبر الزجاج (السيليكون) ، لذلك يتم استخدام عدسات خاصة مصنوعة من الجرمانيوم والكروم والمواد المعدنية الأخرى.يؤدي هذا أيضًا إلى أن يكون سعر عدسة التصوير الحراري أعلى قليلاً من سعر العدسة البصرية ، مما يزيد أيضًا من سعر الجهاز بالكامل.
2. الفرق بين الصورة الحرارية والصورة المرئية حول مبدأ التصوير
مبادئ التصوير الخاصة بهم هي نفسها في الأساس.تقوم أجهزة التصوير بتصوير موجات الضوء ضمن نطاق أطوال موجية معين.في الطبيعة ، يتراوح مدى الطول الموجي للضوء المرئي من 0.39 ميكرومتر إلى 0.78 ميكرومتر ، بينما يتراوح نطاق الطول الموجي للإشعاع الحراري بالأشعة تحت الحمراء من 0.75 ميكرومتر إلى 1000 ميكرومتر.طالما أن درجة الحرارة المستهدفة أعلى من الصفر المطلق -273 درجة مئوية ، فسيكون هناك إشعاع بالأشعة تحت الحمراء.
