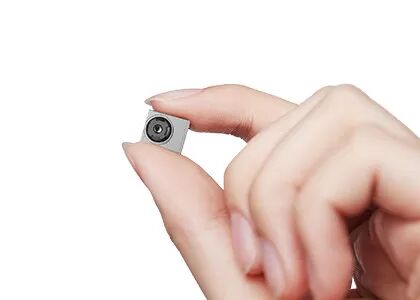

وحدة تصوير حراري غير مبردة بحجم صغير من الشركة المصنعة للمعدات الأصلية بدقة 256x192 وبكسل 12 ميكرومتر وحدة كاميرا حرارية LWIR
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | تيمو212 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 256x192 | درجة البكسل | 12 ميكرومتر |
|---|---|---|---|
| النطاق الطيفي | 8 ~ 14 ميكرومتر | نطاق درجة الحرارة | -20 درجة مئوية ~ +550 درجة مئوية |
| وضع التركيز | التركيز مجانا | بيانات الناتج | 14 بت الخام |
| إبراز | نواة التصوير الحراري 256x192,نواة تصوير حراري صغيرة 12 ميكرومتر,وحدة كاميرا حرارية بالأشعة تحت الحمراء من OEM |
||
منتوج وصف
وحدة تصوير حراري خفيفة الوزن LWIR غير مبردة بدقة 256 × 192 وحجم بكسل 12 ميكرومتر
وحدة التصوير بالأشعة تحت الحمراء غير المبردة TIMO212، والمعروفة أيضًا باسم الوحدة الحرارية غير المبردة، هي جزء من عائلة وحدات كاميرات الأشعة تحت الحمراء TIMO التي طورتها SensorMicro. تتضمن كاشف أشعة تحت حمراء صغير للغاية بحجم 256 × 192 / 12 ميكرومتر في حزمة على مستوى الرقاقة (WLP) تغطي نطاق الطول الموجي الطويل من 8 إلى 14 ميكرومتر.
بفضل تقنية WLP، تحقق وحدة الكاميرا الحرارية بالأشعة تحت الحمراء TIMO212 بنية فائقة الصغر وتكلفة منخفضة للغاية مع توفير حساسية أكبر وجودة صورة فائقة بسعر معقول، مما يمكّن العملاء من اختيار النوع الأنسب وفقًا لمتطلباتهم الخاصة.
نظرًا لهيكلها المحسن بالكامل، تُستخدم نواة الكاميرا الحرارية TIMO212 على نطاق واسع في تطبيقات التصوير الحراري بالأشعة تحت الحمراء مثل التصوير الحراري، والوقاية من الأوبئة، والأجهزة الذكية، والذكاء الاصطناعي وإنترنت الأشياء (AIoT)، والمزيد.
الميزات الرئيسية
وحدة صغيرة فائقة بأسعار معقولة مع تحسين أمثل لـ SWaP-C
- وحدة تصوير حراري بالأشعة تحت الحمراء للمبتدئين، تتيح وظائف التصوير الحراري الأساسية بأقصى كفاءة من حيث التكلفة
- حجم صغير، خفيف الوزن، واستهلاك طاقة منخفض، مثالي للدمج في الأجهزة المصغرة
خيارات بصرية مرنة، قياس دقيق لدرجة الحرارة
- خيارات عدسات متعددة متاحة، بما في ذلك زاوية واسعة وتيلي فوتو، لتلبية احتياجات التطبيقات المتنوعة
- قياس دقيق لدرجة الحرارة بدقة تصل إلى ±2 درجة مئوية؛ يدعم مراقبة درجة الحرارة الإقليمية وكامل الإطار
سهولة الدمج، تطوير سريع
- يدعم واجهة صورة DVP، متوافق مع منصات مضمنة مختلفة
- متوافق مع معايير البيئة RoHS 2.0
مواصفات المنتج
| الموديل | TIMO212 | |||
| الدقة | 256 × 192 | |||
| حجم البكسل | 12 ميكرومتر | |||
| الاستجابة الطيفية | 8–14 ميكرومتر | |||
| وضع التركيز | تركيز مجاني | |||
| العدسة (HFOV / FL) | 17.5 درجة / 10 مم | 25 درجة / 7 مم | 56 درجة / 3.2 مم | 90 درجة / 2.1 مم |
| الوزن (جم) | 5.1 ± 0.4 | 4.4 ± 0.4 | 2 ± 0.2 | 4.8 ± 0.4 |
| الحجم (مم، بدون FPC) | 16 × 14 × 18 | 16 × 14 × 14.6 | 14 × 12 × 9.8 | 16 × 14 × 15.6 |
| عدد المسامير | 40 PIN | |||
| بيانات الإخراج | 14 بت خام | |||
| معدل الإطارات | التصوير الحراري: 25 هرتز، التصوير: 50 هرتز | |||
| نطاق قياس درجة الحرارة | -20 درجة مئوية إلى +550 درجة مئوية (-20 درجة مئوية إلى +150 درجة مئوية | +100 درجة مئوية إلى +550 درجة مئوية) | |||
| دقة قياس درجة الحرارة | الأكبر من ±2 درجة مئوية / ±2% | |||
| درجة حرارة التشغيل | -20 درجة مئوية إلى +60 درجة مئوية | |||
| الرطوبة | 5%–85% | |||
| درجة حرارة التخزين | -45 درجة مئوية إلى +85 درجة مئوية | |||
| الشهادات | RoHS 2.0 / REACH | |||
التطبيقات الصناعية
تُستخدم نواة الكاميرا الحرارية TIMO212 على نطاق واسع في العديد من المجالات، بما في ذلك التصوير الحراري، والأجهزة الذكية، والمباني الذكية، والمنازل الذكية، والذكاء الاصطناعي وإنترنت الأشياء (AIoT)، والمزيد.
منتجات الأشعة تحت الحمراء الخاصة بنا
- حساسية عالية وأداء ممتاز— تقنية رائدة عالميًا في صناعة الأشعة تحت الحمراء
- كواشف أشعة تحت حمراء متنوعة متاحة— كواشف أشعة تحت حمراء غير مبردة ومبردة بتنسيقات وأحجام بكسل مختلفة
- إنتاج بكميات كبيرة لضمان التسليم السريع— ثلاثة خطوط إنتاج بقدرة إنتاج سنوية تصل إلى ملايين الكواشف
أسئلة متكررة
1. ما هو الفرق بين التصوير الحراري والتصوير المرئي فيما يتعلق بالعدسة؟
الفرق الرئيسي هو أن عدسات التصوير الحراري يجب أن تكون مصنوعة من مواد خاصة. لا يمكن للإشعاع الحراري للأشعة تحت الحمراء أن يمر عبر الزجاج (السيليكون)، لذلك تُستخدم عدسات خاصة مصنوعة من الجرمانيوم والكروم ومواد معدنية أخرى. هذا يؤدي أيضًا إلى أن يكون سعر عدسات التصوير الحراري أعلى إلى حد ما من سعر العدسات البصرية، مما يزيد من سعر الجهاز بأكمله.
2. ما هو الفرق بين التصوير الحراري والتصوير المرئي فيما يتعلق بمبدأ التصوير؟
مبادئ التصوير الخاصة بهما متشابهة بشكل أساسي. تلتقط أجهزة التصوير الموجات الضوئية ضمن نطاق طول موجي معين. في الطبيعة، يتراوح نطاق الطول الموجي للضوء المرئي من 0.39 ميكرومتر إلى 0.78 ميكرومتر، بينما يتراوح نطاق الطول الموجي للإشعاع الحراري للأشعة تحت الحمراء من 0.75 ميكرومتر إلى 1000 ميكرومتر. طالما أن درجة حرارة الهدف أعلى من الصفر المطلق (-273 درجة مئوية)، فسيكون هناك إشعاع أشعة تحت حمراء.
