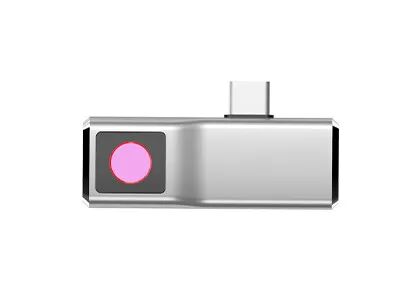

وحدة كاميرا التصوير الحراري المصغرة VOx FPA 120x90 17μM
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | تيمو 120 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | negotiable |
| شروط الدفع | الاعتماد المستندي، تي/تي |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| النطاق الطيفي | 8 ~ 14 ميكرومتر | NETD | ≤60mK |
|---|---|---|---|
| دقة | 120 × 90 | درجة البكسل | 17 ميكرومتر |
| نطاق درجة الحرارة | -20 ℃ ~ + 120 ℃ (قابلة للتخصيص) | مقاس | 8.5x8.5x9.16 ملم |
| إبراز | وحدة كاميرا التصوير الحراري المصغرة,وحدة كاميرا التصوير الحراري FPA,الكاميرا الحرارية الأساسية 17uM |
||
منتوج وصف
تيمو 120 محور الكاميرا الحرارية
مركز كاميرا التصوير الحراري المصغر VOx FPA 120x90 / 17μm مدمج في كاميرات الأشعة تحت الحمراء
وصف المنتج
تيمو 120 وحدة تحت الحمراء المصغرة تتضمن نظرية مستوى الوافرحزمة مستوى الوافر 120x90 / 17μm (WLP) ودورة معالجة الصور الأساسية للحصول بسرعة على الصور الحرارية للمنطقة المستهدفة وتوزيع الحرارة.
يتم توجيه قلب التصوير الحراري TIMO120 لتطبيقات التصوير تحت الحمراء ذات الحجم والوزن والطاقة والتكلفة المثلى (SWaP-C).هيكلها المصغّر للغاية واستهلاكه الكهربائي المنخفض للغاية سهل الاندماج في العديد من الأجهزة الذكيةأجهزة تصوير حرارية أو محطات متنقلة مع متطلبات صارمة على التكلفة والحجم والوزن.
الخصائص الرئيسية
- الحد الأدنى للوحدة الأشعة تحت الحمراء WLP، الأبعاد عند 8.5x8.5x9.16mm
- واجهة DVP ، متوافقة مع مختلف المنصات المدمجة
- مكافئ وحدة الكاميرا المرئية، التكامل المباشر
- مجموعة تطوير SDK كاملة
- تصميم طاقة منخفضة لتمديد وقت العمل أطول
- تكلفة منخفضة للعديد من أنواع التطبيقات الذكية
مواصفات المنتج
| النموذج | تيمو 120 |
| أداء كاشف الأشعة تحت البنفسجية | |
| القرار | 120x90 |
| مساحة البكسل | 17μm |
| النطاق الطيفي | 8~14μm |
| NETD | ≤60mK |
| نوع العدسة | منظمة العمل العالمية |
| وضع التركيز | زيادة ثابتة |
| HFOV | 90°/50° |
| عمق المجال | عشرة سنتيمترات إلى اللانهاية |
| معدل الإطار | 1 ~ 30 هرتز (يمكن تخصيصها) |
| قياس الحرارة | |
| نطاق الحرارة | -20 درجة مئوية ~ +120 درجة مئوية (يمكن تخصيصها) |
| دقة الحرارة | قابلة للتخصيص (لتلبية متطلبات الجسم أو التصنيع الحراري) |
| واجهة/تحكم | |
| AVDD | 3.6 فولت±0.05 فولت |
| VSK/VDET | 4.7±0.05 فولت |
| DVDD | 1.8 فولت±0.05 فولت |
| واجهة | واجهة رقمية |
| استهلاك الطاقة | 45mW (الوضع النموذجي) ؛ 9mW (وضع الطاقة المنخفضة) |
| الخصائص الجسدية | |
| الأبعاد (ملم) | 12x10x5.48 (HFOV=90°) ؛ 8.5x8.5x9.16 (HFOV=50°) (تسود المواصفات) |
| درجة حرارة العملية | -20°C ~ +60°C |
| درجة حرارة التخزين | -40°C ~ +85°C |
التطبيقات الصناعية
يتم استخدام قلب الكاميرا الحرارية تحت الحمراء TIMO120 على نطاق واسع في العديد من المجالات ، مثل التصوير الحراري ، والأجهزة الذكية ، والمباني الذكية ، والمنازل الذكية ، AIoT وما إلى ذلك.
طريقة خدمتنا
ما قبل البيع
تحليل المتطلبات
تقييم السيناريو
اختيار المنتج
حلول مخصصة
النشر
تسليم سريع
تكامل النظام واختباره
التدريب التقني
إرشادات التطبيق
خدمة ما بعد البيع
التشخيص عن بعد
خدمة الضمان
تحديثات البرامج الثابتة
الصيانة التقنية
الأسئلة الشائعة
1الصورة الحرارية مقابل الصورة البصرية
الضوء المرئي هو موجة كهرومغناطيسية يمكن رؤيتها من قبل البشر. يقع نطاق طول الموجة بشكل عام بين 360-400 نانومتر ~ 760-830 نانومتر.هذا الطيف الكهرومغناطيسي يسمى أيضا الطيف المرئي، ومدى ترددها 830-750THz ~ 395-360THz.
الأشعة تحت الحمراء هي موجة كهرومغناطيسية يبلغ طولها الموجي ما بين الموجات الدقيقة والضوء المرئي. يبلغ طول موجاتها ما بين 760 نانومتر (nm) و 1 ملليمتر (mm).إنه ضوء غير مرئي بطول موجة أطول من الضوء الأحمرالترددات تقترب من نطاق 430 THz إلى 300 GHz
2كاشف الصورة الحرارية والصورة البصرية
بالنسبة إلى أجهزة الكشف الأساسية لجهاز التصوير ، تستخدم أجهزة الضوء المرئي كاشف CCD و CMOS ، في حين تستخدم التصوير الحراري كاشفًا مبردًا وغير مبرد.الفرق الرئيسي هو أن الضوء المرئي CCD / CMOS يمكن أن تدرك موجات الضوء في نطاق الضوء المرئيويمكن لمستشعرات التصوير الحراري أن تكتشف موجات ضوئية من الإشعاع الحراري في نطاق الأشعة تحت الحمراء.يتم تقسيم أجهزة الكشف عن الصور الحرارية تحت الحمراء إلى العديد من الأنواع وفقًا لعمليات التصنيع المختلفة ومواد التعبئةالشعور الأكثر عمقًا هو أن أجهزة الكشف عن الصور الحرارية تحت الحمراء أغلى من أجهزة الكشف عن الصور الحرارية الضوئية.
