وحدة التصوير الحراري LWIR مع كاشفات الأشعة تحت الحمراء بحجم 12 ميكرومتر 640 × 512 للتصوير الحراري

وحدة التصوير الحراري LWIR مع كاشفات الأشعة تحت الحمراء بحجم 12 ميكرومتر 640 × 512 للأماكن الخارجية

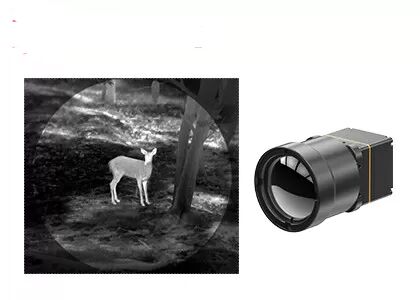

الوحدة الحرارية TWIN612 هي منتج وصول جديد تم تطويره بواسطة Global Sensor Technology.إنه يدمج كاشف الأشعة تحت الحمراء غير المبرد بحزمة سيراميك 640 × 512/12.باستخدام NETD ＜ 40mk النموذجي ، يمكن للوحدة الحرارية TWIN612 تقديم صورة أكثر وضوحًا ووضوحًا وتفصيلاً.

مع نطاق قياس درجة الحرارة من -20 ~ 150 ℃ / 0 ~ 550 ℃ ، دقة ± 2 ℃ أو ± 2٪ ومعدل إطار يصل إلى 30Hz ، تضمن الوحدة الحرارية صورة حرارية سلسة وقياس دقيق لدرجة الحرارة.

تتميز الوحدة الحرارية TWIN612 بمزايا التصميم المضغوط ، وهيكل خفيف الوزن واستهلاك طاقة منخفض يصل إلى 0.8 واط.مع خوارزميات الصورة المحسنة ووظيفة قياس درجة الحرارة ، تقدم الوحدة الحرارية TWIN612 صورًا أكثر استقرارًا ودرجة حرارة دقيقة.

تشبه عملية تغليف السيراميك عملية التغليف المعدني ، وهي تقنية تعبئة ناضجة للكشف عن الأشعة تحت الحمراء.بالمقارنة مع العبوات المعدنية ، سيتم تقليل حجم ووزن الكاشف المعبأ بشكل كبير.وبالتالي ، يمكن استخدام الوحدة الحرارية TWIN612 في الصناعات التي لديها متطلبات صارمة فيما يتعلق بالحجم والوزن واستهلاك الطاقة.

- الحجم الصغير: 25.4 مم × 25.4 مم × 35 مم
- خفيف الوزن: 25 جرام
- NETD النموذجي <40mk
- تصوير حراري حاد وواضح
- استهلاك طاقة نموذجي يصل إلى 0.8 واط


يتم تطبيق وحدة التصوير الحراري TWIN612 / R في مجال التصوير الحراري ، ومراقبة الأمان ، وحمولات الطائرات بدون طيار ، والروبوتات ، والأجهزة الذكية ، و ADAS ، ومكافحة الحرائق والإنقاذ


1. قرار كاشف الأشعة تحت الحمراء

أي عدد وحدات البكسل في التصوير الحراري.تعني الدقة الأعلى المزيد من نقاط المراقبة وقياس درجة الحرارة ، وبالتالي يمكن ملاحظة وقياس هدف أصغر على مسافة أطول.عادةً ما تتراوح دقة التصوير الحراري بالأشعة تحت الحمراء من 256 × 192 ، 384 × 288 ، 640 × 512 ، 800 × 600 ، 1024 × 768 ، 1280 × 1024 ، إلخ. مع دقة أعلى ، فإن تكلفة الكاشف ستكون أكثر.

2. مجال الرؤية (FOV)

مجال الرؤية (FOV): يشير إلى مجال الرؤية ثنائي الأبعاد لمساحة الكائن التي يلاحظها النظام البصري للتصوير الحراري بالأشعة تحت الحمراء.أخذ FOV الأفقي كمثال ، بافتراض أن حجم مصفوفة الكاشف هو A × B ، وحجم البكسل هو d ، والبعد البؤري للعدسة هو f ، ثم زاوية FOV الأفقية θ = 2 × acrtan (A × d / 2f) .

بعد تحديد مصفوفة الكاشف وحجم البكسل ، يتغير مجال الرؤية فقط مع البعد البؤري للنظام البصري: مع الطول البؤري الأطول ، سيكون مجال الرؤية أضيق ؛مع طول بؤري أقصر ، سيكون مجال الرؤية أوسع.
