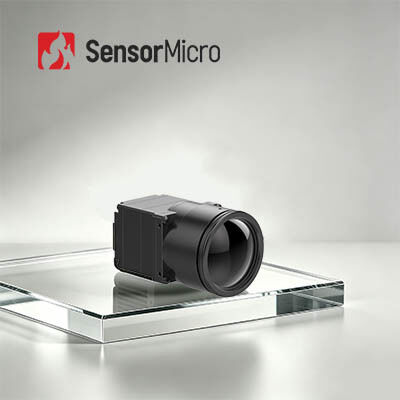

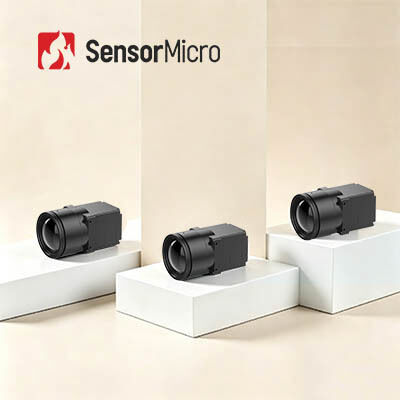

جوهر الكاميرا الحرارية LWIR مع دقة 1280x1024 و 12μm Pixel Pitch لتطبيقات الأمن
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | عملة1212 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 1280x1024 | فيديو رقمية | الخام/YUV422 |
|---|---|---|---|
| واجهة الاتصالات | تي تي ال-232 | استهلاك الطاقة | 1.0 واط |
| المدى الطيفي | 8 ~ 14 ميكرومتر | درجة البكسل | 12 ميكرومتر |

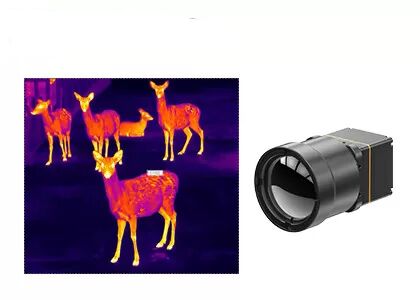

| إبراز | الكاميرا الحرارية الأساسية 25.4 مم × 25.4 مم,LWIR Core 640x512,في الهواء الطلق LWIR Core |
||
منتوج وصف
كاميرا LWIR الحرارية الأساسية 1280x1024/12μm لتطبيقات الأمان
نظرة عامة على المنتج
تتميز بدقة 1280 × 1024 ميجابكسل وتقنية درجة البكسل فائقة الدقة 12 ميكرومتر، تعيد كاميرا COIN1212 التي تعمل بالأشعة تحت الحمراء تعريف وضوح التصوير الحراري. يضمن كاشف الأشعة تحت الحمراء على مستوى الرقاقة الرائد في الصناعة وخوارزميات معالجة الصور المتقدمة جودة بصرية استثنائية، مما يحقق مراقبة طويلة المدى واسعة النطاق والتقاط تفاصيل دقيقة من مسافة قريبة. من خلال دعم DVP وBT.1120 وأوضاع الإخراج الرئيسية المتعددة، بالإضافة إلى إخراج بيانات RAW/YUV المرنة، فإنه يحقق اكتشافًا سريعًا ودقيقًا لنقاط الاتصال. ومن خلال تحقيق التوازن بين الأداء المتميز وفعالية التكلفة، فهو المركز الأمثل عالي الأداء لنشر نظام التصوير الحراري المتميز.
الميزات الرئيسية
تصوير عالي الوضوح، كشف دقيق
- دقة تبلغ 1280×1024/12μm ميجابكسل تتيح مجال رؤية واسعًا وتصويرًا عالي الدقة طويل المدى
- يلتقط تفاصيل الهدف الدقيقة بوضوح أثناء المراقبة من مسافة قريبة
كاملة المواصفات وفعالة من حيث التكلفة
- تم تصميمه باستخدام كاشف الأشعة تحت الحمراء الرائد في الصناعة على مستوى الرقاقة كبير الحجم
- متكامل مع خوارزميات معالجة الصور المتقدمة لتعزيز وضوح الصورة والجودة البصرية
التكامل السريع، والتنمية المتسارعة
- يدعم واجهات إخراج الصور المتعددة بما في ذلك DVP وBT.1120
- يقوم بإخراج بيانات صورة RAW/YUV مع التحكم في المنفذ التسلسلي
مواصفات المنتج
| نموذج | عملة1212 |
|---|---|
| مؤشرات كاشفات الأشعة تحت الحمراء | |
| المواد الحساسة | VOx |
| دقة | 1280×1024 |
| حجم البكسل | 12 ميكرومتر |
| الاستجابة الطيفية | 8 ميكرومتر ~ 14 ميكرومتر |
| NETD نموذجي | ≥40mK/F1.0/25 درجة مئوية |
| معالجة الصور | |
| معدل الإطار الرقمي | 30 هرتز |
| وقت البدء | 6 ثانية |
| فيديو تناظري | / |
| الفيديو الرقمي | الخام/YUV422 |
| خوارزمية الصورة | تصحيح عدم التوحيد (NUC) تقليل الضوضاء ثلاثية الأبعاد (3DNR) منع الضوضاء ثنائية الأبعاد (DNS) ضغط النطاق الديناميكي (جمهورية الكونغو الديمقراطية) تحسين الحافة (EE) |
| عرض الصور | 10 أنواع (أبيض ساخن / لافا / حديد أحمر / حديد ساخن / طبي / قطبي / قوس قزح 1 / قوس قزح 2 / ملون / أسود ساخن) |
| برامج الكمبيوتر | |
| برامج المحكمة الجنائية الدولية | التحكم في الوحدة وعرض الفيديو |
| كهربائي | |
| الواجهة الخارجية القياسية | 50 دبوس: DF40C-50DP-0.4V(51)، (HRS، ذكر) |
| لوحة التمديد | USB3.0 |
| واجهة الاتصالات | تي تي ال-232 |
| واجهة الفيديو الرقمية | DVP16/BT.1120/MIPI |
| جهد الإمداد | 4.5 ~ 5.5 فولت |
| استهلاك الطاقة النموذجي | 1.0 واط |
| ميكانيكية | |
| الحجم الأساسي العاري (مم) | 14 مم / 19 مم / 25 مم: 25.4 مم × 25.4 مم × 19.3 مم 35 مم / 50 مم / 100 م: 35.4 مم × 35.4 مم × 17.8 مم |
| الوزن الأساسي العاري (جم) | 14 ملم/19 ملم/25 ملم: 19.7±1 جرام 35 ملم/50 ملم/100 متر: 32.5±1 جرام |
| القدرة على التكيف البيئي | |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية~+85 درجة مئوية |
| رطوبة | 5% ~ 95%، غير التكثيف |
| اهتزاز | 5.35 جرام، اهتزاز عشوائي، 3 محاور |
| تأثير | نصف موجة جيبية، 40 جم/11 مللي ثانية، اتجاه التأثير X المحور، 3 مرات |
| شهادة | ROHS2.0/الوصول |
| عدسة بصرية | |
| عدسة بصرية | التركيز الحراري الثابت: 14 مم / 19 مم / 25 مم / 35 مم / 50 مم / 100 مم |
| مستوى الحماية | IP67 (العدسة الأمامية) |
التطبيقات الصناعية
يتم تطبيق وحدة التصوير الحراري COIN1212 في مجال مراقبة البنية التحتية الرئيسية والتصنيع المتطور والتفتيش الصناعي والبحث العلمي وما إلى ذلك.
معلومات عنا
رؤيتنا:لدفع حدود الاستشعار وتغيير طريقة تواصل الناس مع العالم من حولهم.
مهمتنا:لتسخير قوة تكنولوجيا الاستشعار بالأشعة تحت الحمراء لتحويل الصناعات في جميع أنحاء العالم، وتمكين اتخاذ قرارات أكثر ذكاءً، وبيئات أكثر أمانًا، ومستقبل أكثر اتصالاً.
قيمتنا:لإنشاء تكنولوجيا الأشعة تحت الحمراء المتقدمة التي تجعل العالم مكانًا أفضل.
الأسئلة المتداولة
كيف يعمل كاشف الأشعة تحت الحمراء؟
تعمل أجهزة كشف الأشعة تحت الحمراء عن طريق استشعار الإشعاع الكهرومغناطيسي في نطاق الأشعة تحت الحمراء. تختلف آلية الكشف الدقيقة حسب نوع كاشف الأشعة تحت الحمراء.
تعمل أجهزة الكشف الحراري عن طريق قياس التغير في درجة الحرارة الناتج عن امتصاص الأشعة تحت الحمراء. على سبيل المثال، تتكون المقاييس الدقيقة من مصفوفة من عناصر مقاومة صغيرة حساسة للحرارة. عندما يمتص الكاشف الأشعة تحت الحمراء، فإنه يؤدي إلى زيادة درجة حرارة العنصر المقاوم، مما يؤدي إلى تغير في المقاومة الكهربائية التي يمكن اكتشافها وتحويلها إلى صورة.
ومن ناحية أخرى، تعمل كاشفات الفوتون عن طريق تحويل الفوتونات من الأشعة تحت الحمراء إلى إشارات كهربائية. هناك نوعان شائعان من أجهزة كشف الفوتون هما أجهزة الكشف الكهروضوئية والموصلات الضوئية. تولد كاشفات الخلايا الكهروضوئية جهدًا كهربائيًا عند امتصاص فوتونات الأشعة تحت الحمراء، بينما تزيد الموصلات الضوئية من موصليتها عندما يتم امتصاص الفوتونات.
يمكن لكاشفات الأشعة تحت الحمراء أيضًا استخدام آليات كشف أخرى، مثل الكهرباء الحرارية، حيث تؤدي التغيرات في درجة الحرارة إلى حدوث شحنة في المادة، أو التأثيرات الكهروحرارية، حيث يؤدي اختلاف درجة الحرارة بين مادتين إلى توليد جهد كهربائي.
يمكن معالجة إشارة الخرج من كاشف الأشعة تحت الحمراء وعرضها كصورة، والتي يمكن استخدامها لمجموعة متنوعة من الأغراض، مثل التصوير الحراري في التطبيقات الطبية أو الصناعية، والاستشعار عن بعد للبيئة، والمسح الحراري في أنظمة الأمان.
