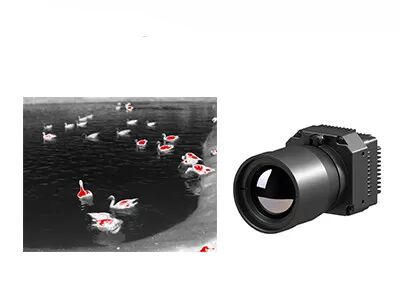

قلب كاميرا الأشعة تحت الحمراء غير المبردة: 1280x1024/12μM للتصوير الحراري عالي الثبات
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xدقة | 1280 × 1024/12 ميكرومتر | NETD | < 50 مليون كلفن |
---|---|---|---|
النطاق الطيفي | 8 ~ 14 ميكرومتر | حجم | 20x20x10.4 ملم |
تسليط الضوء | كاميرا الأشعة تحت الحمراء غير المبردة الأساسية 1280 × 1024,كاميرا التصوير الحراري الأساسية 12uM,كاميرا الأشعة تحت الحمراء عالية الدقة غير المبردة الأساسية |
قلب كاميرا الأشعة تحت الحمراء غير المبردة: 1280x1024/12μm للتصوير الحراري عالي الثبات
يوفر قلب الكاميرا الحرارية غير المبردة PLUG1212 صورًا حرارية تصل إلى 1280 × 1024 بكسل ويظهر لك أصغر التفاصيل.يوفر حجم البكسل المنخفض الذي يبلغ 12 ميكرومتر دقة مكانية أفضل ويطابق تركيز العدسة البصرية الأقصر لتحقيق نفس مهمة النطاق.
على عكس أنظمة التصوير الحراري المبردة التقليدية، تعمل وحدة التصوير الحراري HD LWIR 1280x1024/12μm VOx غير المبردة دون الحاجة إلى نظام تبريد مبرد.ويؤدي هذا إلى خفض كبير في التكلفة، وزيادة إمكانية النقل، وتبسيط عملية الصيانة.تستخدم الوحدة مستشعر ميكروبولوميتر متطور غير مبرد يعتمد على تقنية VOx (أكسيد الفاناديوم)، مما يضمن أداء تصوير حراري موثوق ومستمر.
إن التصميم المدمج للوحدة، بأبعادها المحسنة لسهولة التكامل، يجعلها مناسبة للتركيب على الطائرات بدون طيار، والأجهزة المحمولة، وأنظمة الأمان، والمنصات المحمولة الأخرى.تم تصميم هذه الوحدة خفيفة الوزن لضمان التكامل السلس مع الأنظمة الحالية، مما يوفر المرونة والتنوع في تطبيقات التصوير الحراري.
يتم تطبيق النواة الحرارية بالأشعة تحت الحمراء PLUG1212 في مجموعة واسعة من المجالات وتغطي حلول المعلومات المرئية الخاصة بها النهار والليل والرؤية المنخفضة وجميع الظروف الجوية.
- تصوير حراري فائق الوضوح
- أداء مستقر
- جودة صورة واضحة وتفاصيلها
- القدرة على التكيف البيئي القوي
نموذج | PLUG1212 |
أداء كاشف الأشعة تحت الحمراء | |
دقة | 1280x1024 |
مساحة وحدة الصورة | 12 ميكرومتر |
النطاق الطيفي | 8 ~ 14 ميكرومتر |
NETD | <30 م.ك |
معالجة الصورة | |
معدل الإطار | 25 هرتز |
وقت بدء التشغيل | <25 ثانية |
فيديو تناظري | / |
فيديو رقمية | HDMI/RAW/YUV/BT1120 |
مكون التمديد | يو اس بي/كاميرلينك |
وضع التعتيم | خطي/رسم بياني/مختلط |
تقريب رقمي | تكبير متواصل 1~8X، حجم الخطوة 1/8 |
عرض الصور | أسود حار/أبيض حار/لون زائف |
اتجاه الصورة | الوجه أفقيًا/عموديًا/قطريًا |
خوارزمية الصورة | NUC/AGC/IDE |
المواصفات الكهربائية | |
الواجهة الخارجية القياسية | واجهة 50pin_HRS |
وضع الاتصال | RS232-TTL، 115200 بت في الثانية |
مصدر التيار | 5 ± 0.5 فولت |
استهلاك الطاقة النموذجي | <2.0 واط |
الخصائص البدنية | |
البعد (مم) | 56x56x40.2 |
وزن | 220 جرام |
التكيف البيئي | |
درجة حرارة التشغيل | -40 درجة مئوية ~ +70 درجة مئوية |
درجة حرارة التخزين | -45 درجة مئوية ~ +85 درجة مئوية |
رطوبة | 5%~95%، عدم التكثيف |
اهتزاز | اهتزاز عشوائي 5.35 جرام، 3 محاور |
صدمة | موجة نصف جيبية، 40 جم/11 مللي ثانية، 3 محاور و6 اتجاهات |
بصريات | |
عدسة اختيارية | التركيز الحراري الثابت: 19 مم/25 مم |
تُستخدم وحدة التصوير بالأشعة تحت الحمراء PLU1212 على نطاق واسع في الأمن والمراقبة، وفي الهواء الطلق، ومكافحة الحرائق والإنقاذ، وإنفاذ القانون والإنقاذ، وADAS، وحمولات الطائرات بدون طيار وما إلى ذلك.
1.ما هو كاشف الأشعة تحت الحمراء؟
كاشف الأشعة تحت الحمراء هو جهاز يكتشف ويقيس الأشعة تحت الحمراء.الأشعة تحت الحمراء هي نوع من الإشعاع الكهرومغناطيسي الذي له طول موجي أطول من الضوء المرئي، وبالتالي لا يمكن رؤيته بالعين المجردة.يمكن لكاشفات الأشعة تحت الحمراء اكتشاف وتحليل توزيع الأشعة تحت الحمراء عبر مجموعة من الأطوال الموجية.يتم استخدامها في مجموعة متنوعة من التطبيقات، بما في ذلك التصوير الحراري، والتحليل الطيفي، والاستشعار عن بعد، وأنظمة الأمن.يمكن تصنيف كاشفات الأشعة تحت الحمراء إلى عدة أنواع، بما في ذلك كاشفات الفوتون (مثل كاشفات الخلايا الكهروضوئية أو الموصلات الضوئية) والكاشفات الحرارية (مثل مقاييس الصغر أو الأعمدة الحرارية).
