1280 × 1024 / 12μm تشغيل بدون مصراع مركز الكاميرا الحرارية غير المبردة لتطبيقات عالية الأداء

  • 1280x1024/12μm Shutterless Operation Uncooled Thermal Camera Core for High Performance Applications
مكان المنشأ الصين
اسم العلامة التجارية SensorMicro
إصدار الشهادات ISO9001:2015; RoHS; Reach
رقم الموديل iSE1212
الحد الأدنى لكمية 1 قطعة
الأسعار قابل للتفاوض
شروط الدفع تي/تي
تفاصيل المنتج
دقة 1280x1024/12 ميكرومتر NETD ≥30 مللي كلفن
المدى الطيفي 8 ~ 14 ميكرومتر معدل الإطار الرقمي 25 هرتز/30 هرتز/50 هرتز
واجهة الاتصالات TTL-232/USB جهد الإمداد 2.7 فولت ~ 5.3 فولت
إبراز

كاميرا أمان حرارية غير مبردة

,

مقبس MegaPixel
اترك رسالة
منتوج وصف

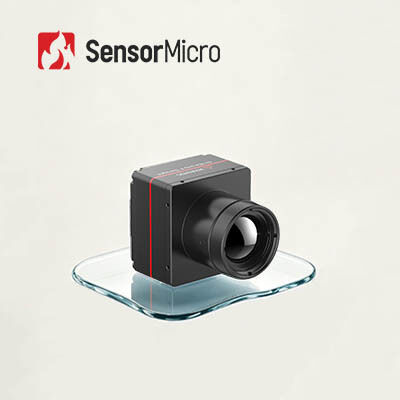

نواة كاميرا حرارية غير مبردة بدقة 1280x1024/12 ميكرومتر ميجا بكسل iSE1212
نظرة عامة على المنتج

iSE1212 هي وحدة كاميرا تصوير حراري غير مبردة كبيرة التنسيق بدقة LWIR 1280x1024 وكاشف الأشعة تحت الحمراء بدقة 12 ميكرومتر، مصممة خصيصًا لتلبية التطبيقات عالية الأداء.

بفضل تقنية أكسيد الفاناديوم المتطورة، تحافظ نواة الكاميرا الحرارية iSE1212 على تكيف بيئي فائق في الظروف الجوية المعقدة والقاسية مع تقديم صور فائقة الوضوح مع ضوضاء منخفضة وحساسية عالية وأداء مستقر.

يمكن دمج نواة الكاميرا الحرارية عالية الدقة هذه في كاميرات المراقبة مع مراقبة درجة الحرارة من مسافات قصيرة إلى مسافات فائقة. إنها مثالية للمدمجين الذين يحتاجون إلى تصوير عالي الجودة وقياس دقيق لدرجة الحرارة وأداء موثوق.

الميزات الرئيسية
  • تصوير عالي الدقة مع مرئيات سلسة: تقدم تصويرًا حراريًا بدقة ميجا بكسل مع أداء سلس وخالٍ من التأخير. مجال رؤية أوسع، تغطية زاوية أكبر، نطاق اكتشاف أطول، وتفاصيل محسنة.
  • تشغيل بدون غالق لأداء صامت: لا يلزم معايرة الغالق أثناء الاستخدام، مما يلغي تقطع الصورة الشائع في التصميمات التقليدية. يساعد التشغيل الصامت على تجنب اكتشاف الأهداف.
  • غني بالميزات وسهل الدمج: يدعم خوارزميات الدقة الفائقة، والصورة داخل صورة، وشاشات العرض على الشاشة (OSD) القابلة للتخصيص، ووضع السكون، ومعايرة بنقرة واحدة، والتوافق مع شاشات Micro OLED المختلفة. متوافق مع مجموعة واسعة من العدسات البصرية والمكونات الموسعة لتطوير ثانوي سهل وتكامل مرن للنظام.
مواصفات المنتج
الموديل iSE1212
مؤشرات كاشف الأشعة تحت الحمراء
مادة حساسة VOx
الدقة 1280*1024
حجم البكسل 12 ميكرومتر
الاستجابة الطيفية 8 ميكرومتر ~ 14 ميكرومتر
NETD نموذجي ≤30mK
معالجة الصور
بكسلات فعالة 1280*1024
معدل إطارات رقمي 25 هرتز/30 هرتز/50 هرتز
وقت البدء 7 ثوانٍ
فيديو رقمي YUV420/YUV422/RGB888/RAW
خوارزمية الصورة NUC/DRC/DNS/DDE/SFFC
بدون غالق مدعوم
عرض الصورة 10 أنواع (أبيض ساخن/حمم بركانية/أحمر حديدي/حديد ساخن/طبي/قطبي/قوس قزح 1/قوس قزح 2/صبغة/أسود ساخن)
اتجاه الصورة أفقي/رأسي/قطري
تكبير رقمي 1x/2x/4x/8x
سطوع الصورة تلقائي/يدوي
تباين الصورة تلقائي/يدوي
وضع التعويض يدوي
شبكة التصويب مدعوم
وظيفة النظام
وضع السكون مدعوم
إعداد القائمة قابل للتخصيص
لغة القائمة صيني / إنجليزي
معايرة الإزاحة مدعوم
لوحات المفاتيح ≥4 (وظائف الأزرار قابلة للتخصيص)
قيادة OLED يدعم I2C، منفذ متوازي 16 بت/24 بت، إشارات شاشة القيادة الأخرى مثل datavalid. قيادة مباشرة Micro OLED MDP03/Micro OLED MDP02/OLiGHTEK SVGA060/Sony ECX334A. يدعم إشارات شاشة MIPI ويمكنه قيادة شاشة IBOE VX039FHP-NH4 مباشرة.
برنامج الكمبيوتر التحكم في الوحدة وعرض الفيديو
كهربائي
واجهة خارجية قياسية 50 دبوس: BP040SB-50-0114-B-R0
واجهة الاتصال TTL-232/USB
واجهة فيديو رقمية DVP16/BT.1120/USB3.0/MIPI-DSI-4LANE
مكونات التوسيع USB3.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE
واجهة كهربائية جهد الإمداد: 2.7 فولت ~ 5.3 فولت
استهلاك الطاقة النموذجي 1.2 واط@25 هرتز@23±3 درجة مئوية
ميكانيكي/عدسة
حجم النواة العارية (مم) 38*39*28 | 68*69*30.2
وزن النواة العارية (جم) 65±3 | 88.5±3
عدسة بصرية تركيز ثابت غير حراري: 14 مم/19 مم/25 مم/35 مم | تركيز ثابت غير حراري: 50 مم/100 مم
عدسة آلية: 75 مم/100 مم/150 مم
تقريب مستمر: 15~100 مم/25~75 مم/28~90 مم/30~180 مم/25~225 مم/30~300 مم
مكونات الغالق اختياري
مستوى الحماية IP67 (العدسة الأمامية)
التكيف البيئي
درجة حرارة التشغيل -40 درجة مئوية ~ +70 درجة مئوية
درجة حرارة التخزين -45 درجة مئوية ~ +85 درجة مئوية
الرطوبة 5%~95%، بدون تكثيف
الاهتزاز 5.35 جرام، اهتزاز عشوائي، 3 محاور
الصدمة موجة نصف جيب، 40 جرام/11 مللي ثانية، اتجاه الصدمة المحور السيني، 3 مرات | 500 جرام@1 مللي ثانية
الشهادات ROHS2.0/REACH
التطبيقات الصناعية

يمكن استخدام وحدة التصوير الحراري iSE1212 في العديد من الصناعات، بما في ذلك الرؤية الصناعية، مكافحة الحرائق والإنقاذ، المراقبة الأمنية، المراقبة الخارجية، رؤية الآلة، الإلكترونيات الاستهلاكية، والمزيد.

حول SensorMicro

SensorMicro هي شركة رائدة عالميًا في تصنيع وتوفير خدمات كاشفات الأشعة تحت الحمراء، حيث تقدم كاشفات تصوير حراري غير مبردة ومبردة عالية الأداء بالإضافة إلى خبرة تطبيق احترافية للعملاء في جميع أنحاء العالم.

نحن نقدم كاشفات الأشعة تحت الحمراء المتقدمة، ونوى الكاميرات، والوحدات ذات التنسيقات ونطاقات الموجات المتنوعة. تم تصميم منتجاتنا للوضوح والحساسية والكفاءة، وتتكامل بسلاسة في أنظمة متنوعة - مما يمكّن تطبيقات التصوير والاستشعار من الجيل التالي عبر الصناعات.

تُستخدم كاشفات SensorMicro على نطاق واسع في التصوير الحراري، والأمن والمراقبة، والرؤية الشخصية، والسيارات، ومنتجات الأشعة تحت الحمراء الاستهلاكية. تتيح لنا قدرتنا على الإنتاج الضخم تلبية الطلب المتزايد من جميع الأسواق الحالية والناشئة.

أسئلة متكررة
كيف يعمل الميكروبولومتر غير المبرد ذو مصفوفة البؤرة المستوية؟
باستخدام مبدأ التأثير الحراري الإشعاعي للأشعة تحت الحمراء، يقوم كاشف الأشعة تحت الحمراء غير المبرد بتحويل طاقة إشعاع الأشعة تحت الحمراء إلى طاقة حرارية باستخدام مادة امتصاص الأشعة تحت الحمراء، مما يزيد من درجة حرارة المادة الحساسة. بعد ذلك، يتغير معامل فيزيائي للمادة الحساسة وفقًا لذلك ويتحول إلى إشارة كهربائية أو إشارة ضوء مرئي من خلال آلية تحويل مصممة لتمكين اكتشاف الكائن.
ما هي ميزة الميكروبولومتر غير المبرد VOx؟
لا تتطلب كاشفات مصفوفة البؤرة المستوية غير المبردة جهاز تجميع مبرد داخلي (IDCA) ويمكنها العمل في درجة حرارة الغرفة. إنها توفر مزايا بما في ذلك البدء السريع، واستهلاك الطاقة المنخفض، والحجم الصغير، والوزن الخفيف، والعمر الطويل، والتكلفة المنخفضة. في حين أن الحساسية قد لا تضاهي الكاشفات الحرارية المبردة، فإن سنوات من التطوير جعلت الكاشفات غير المبردة أكثر فعالية من حيث التكلفة بشكل كبير مع آفاق تطبيق أوسع.
