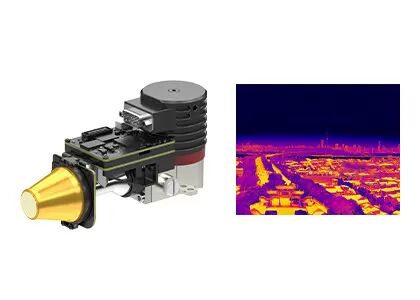

وحدة الكاميرا الحرارية عالية الدقة MCT MWIR 1280x1024 / 12μm للكشف طويل المدى
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | EYAS1212 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | negotiable |
| شروط الدفع | الاعتماد المستندي، تي/تي |
تفاصيل المنتج
| دقة | 1280x1024 | درجة البكسل | 12 ميكرومتر |
|---|---|---|---|
| NETD | ≥20 مللي ك | المدى الطيفي | 3.7 ~ 4.8 ميكرومتر ميجاوات |
| مقاس | 149x58.5x71 ملم | معدل الإطار | 1 ~ 100 هرتز قابل للتعديل |
| إبراز | وحدة الكاميرا الحرارية عالية الدقة MWIR,وحدة الكاميرا الحرارية عالية الدقة 1280 × 1024 |
||
منتوج وصف
وحدة الأشعة تحت الحمراء المبردة ذات الدقة العالية 1280x1024 / 12μm MCT MWIR للكشف عن المدى الطويل
وصف المنتج
EYAS1212 هو وحدة الأشعة تحت الحمراء المبردة التناظرية الرقمية عالية الدقة بناءً على 1280x1024 صيغ 12μm pitch IR FPA.
هذه الوحدة AD تتضمن لوحة القرب التي توفر توقيت FPA، ومصادر الطاقة الحساسة.واجهة كاميرا لينك تصدر بيانات خام 16 بت مما يسهل للغاية دمج الكاشف في النظام.
وبالتالي ، فإن وحدة EYAS1212 AD تسهل على عملاء OEM إجراء اختبار القبول السريع على كاشف الأشعة تحت الحمراء المبرد 1280x1024/12μm ،بدء التطوير الثانوي السريع وتقصير فترة تطوير وحدات الأشعة تحت الحمراء المبردة أو كاميرات الحرارة تحت الحمراء الكاملة أو الأنظمة القائمة على أجهزة الكشف عن الأشعة تحت الحمراء المبردة.
الخصائص الرئيسية
- سهلة التطوير والتكامل
- كاميرا لينك الواجهة الخروج 16 بت البيانات الخام، التحكم في الموانئ المتسلسلة
- هيكل متكامل، الأبعاد متوافقة مع كاشف
- 5 فولت إمدادات واحدة
- قادرة على التقاط الهدف الذي يتحرك بسرعة عالية
مواصفات المنتج
| النموذج | EYAS1212 |
| أداء كاشف الأشعة تحت البنفسجية | |
| القرار | 1280×1024 |
| مساحة البكسل | 12μm |
| جهاز التبريد | RS058F |
| النطاق الطيفي | 3.7 ميكرو مترا 4.8 ميكرو مترا |
| وقت التبريد (25 درجة مئوية) | ≤6 دقيقة |
| NETD الأمثل (20 درجة مئوية) | ≤20mK |
| وضع العمل | |
| معدل الإطار | 1~100 هرتز قابلة للتعديل |
| وضع العمل | صورة فورية؛ وضع تكامل ITR/IWR؛ وضع Windows؛ مكافحة الإزهار |
| المواصفات الكهربائية | |
| واجهة خارجية قياسية | QSH 60pin |
| الفيديو الرقمي | كاميرالينك: مخرج 16 بت بيانات خام |
| التزام خارجي | CC1: INT/Frame Sync الخارجي؛ CC2: MC Sync الخارجي |
| التواصل | الميناء المتسلسل لـ Cameralink: TFG+/، TC+/-؛ 9600bps |
| إمدادات الطاقة | لوحة تصوير القناة الواحدة: 5 فولت 1 قناة كريوكولر: 24 فولت |
| استهلاك الطاقة المستقر | 9W |
| الأبعاد (ملم) | 149×58.5×71 |
| الوزن | ≤680 غرام |
| درجة حرارة العمل | -40°C ~ +60°C |
| حجم الاهتزاز | الاهتزاز: GJB النقل السريع عالية السرعة الصدمة: موجة نصف الجينوس، 40g 11 ms، 3 محور 6 اتجاه 3 مرات كل |
التطبيقات الصناعية
يتم استخدام وحدة التصوير الحراري EYAS1212 على نطاق واسع في العديد من المجالات مثل نظام المراقبة عن بعد ، ونظام تعزيز رؤية الطيران ، والحمولة المفيدة متعددة المستشعرات وما إلى ذلك.
حولنا
مدفوعة باحتياجات المستخدمين، تلتزم SensorMicro بتطوير متعمق وتحسين مستمر لمنتجات الأشعة تحت الحمراء وحلول التطبيقات.نحن لا نقدم فقط منتجات الأجهزة عالية الجودة ولكن أيضا مشاركة الخبرة التطبيق المهنية، وتقدم حلول مخصصة مصممة خصيصا لمتطلبات فريدة من نوعها من الصناعات المختلفة. شبكة الخدمة العالمية لدينا تضمن الدعم الفني في الوقت المناسب وخدمة ما بعد البيع،مما يجعلنا شريك موثوق به للعملاء حول العالم.
الأسئلة الشائعة
1ما هي التصوير الحراري بالأشعة تحت الحمراء؟
التصوير الحراري بالأشعة تحت الحمراء هو نوع من الطرق التي تستخدم الإشعاع تحت الحمراء والطاقة الحرارية لجمع المعلومات عن الأشياء.يحول الأشعة تحت الحمراء الخفية إلى صورة حرارية تحت الحمراء المرئية مع توزيع درجة حرارة سطح الهدفالأجسام المختلفة وحتى أجزاء مختلفة من نفس الجسم لديها قدرة إشعاعية مختلفة وقوة انعكاس الأشعة تحت الحمراء.
2ما الذي يمكن استخدامه للتصوير بالأشعة تحت الحمراء؟
- الرؤية الليلية
- البحث والإنقاذ
- اختبار غير مدمر
-الوقاية من الأوبئة
-التحمية
-الأمن والمراقبة
-إطفاء الحرائق
....
3ما هي وحدة التصوير الحراري؟
تتكون وحدة التصوير الحراري عادةً من كاشف الأشعة تحت الحمراء، عدسة الأشعة تحت الحمراء، وأجهزة الكترونية مع البرمجيات والخوارزميات المدمجة. إنها الوحدة الأدنى لجهاز التصوير الحراري.
