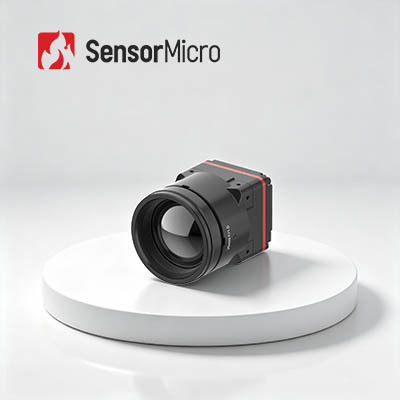

1280x1024/8μm وحدة التصوير الحراري LWIR غير المبردة المصغرة للغاية
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iTL1208 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 1280x1024/8 ميكرومتر | NETD | ≥30 مللي كلفن |
|---|---|---|---|
| معدل الإطار | 25/30 هرتز | المدى الطيفي | 8 ~ 14 ميكرومتر |
| استهلاك الطاقة النموذجي | 1 واط | جهد الإمداد | 4.5-5.5 فولت |
| إبراز | 1280 × 1024 وحدة التصوير الحراري,وحدة حرارية غير مبردة لكاميرا المراقبة,1280 × 1024 وحدة حرارية غير مبردة |
||
منتوج وصف
1280x1024/8μm وحدة التصوير الحراري LWIR غير المبردة المصغرة للغاية
وصف المنتج
الـ iTL1208 هي أول كاميرا تحت الحمراء ذات 8 ميكروبيكسل في العالم تم تصميمها لتحسين SWaP المتفوق وأنظمة التصوير الحراري من الجيل التالي.مجهزة بجهاز كشف الأشعة تحت الحمراء فائق الجودة ApexCore 1280×1024/8μm، هذه الكاميرا الحرارية المدمجة تسلم الصور الحرارية عالية الوضوح الحقيقية بميكابيكسل مع 8μm رقعة البكسل الدقيقة للغاية، مما يتيح كثافة التكامل الاستثنائية لتصاميم الأجهزة المدمجة.تتباهى بأبعاد مصغرة من 22.6 × 22.6 × 34.5 ملم وجسم خفيف الوزن يبلغ 35.7 ± 2 غرام (مع عدسة 12 ملم) ، تحقق وحدة الكاميرا تحت الحمراء iTL1208 أداءً حراريًا قويًا مع تقليل الحجم والوزن واستهلاك الطاقة إلى أدنى حد ممكن.مع استهلاك طاقة منخفض 1W فقط، والبصريات الكالكوجينيد الخالية من الجيرمانيوم، ومخرجات مرنة MIPI CSI تدعم بيانات RAW و YUV، هذا قلب الكاميرا تحت الحمراء الصناعية يضمن بسرعة،التكامل السلس للأجهزة الحرارية المحمولة ومنصات التصوير المتنقلة.
الخصائص الرئيسية
ثمانية ميكرو بيكسل
• أساس الكاميرا الحرارية الأولى في العالم بـ 8 ميكروبيكسل
• تعمل بواسطة كاشف الأشعة تحت الحمراء الفائق ApexCore 1280 × 1024 / 8μm ، مما يوازن بين الدقة العالية والتكامل المدمج للغاية.
في طليعة أداء SWaP
• قياسات 22.6 × 22.6 × 34.5 ملم فقط، وزنها 35.7 ± 2 غرام (بما في ذلك عدسة 12 ملم) ، وتستهلك 1 واط فقط
• كسر الحاجز الحجم للتصوير الحراري الميكابيكسل
البصريات الخالية من الجيرمانيوم، التكامل السريع
• نظرية كالكوجينيد خالية من الجيرمانيم مع خيارات عدسة متعددة لمتطلبات تطبيقات متنوعة.
• واجهة مخرج الصورة MIPI CSI مع مخرجات البيانات RAW و YUV لتبسيط تكامل النظام.
مواصفات المنتج
| النموذج | ITL1208 |
| أجهزة الكشف عن الأشعة فوق البنفسجية | |
| مواد حساسة | VOx |
| القرار | 1280×1024 |
| حجم البيكسل | 8μm |
| رد الفعل الطيفي | 8μm ~ 14μm |
| NETD النموذجي | ≤30mK |
| معالجة الصور | |
| معدل الإطار الرقمي | 25/30 هرتز |
| وقت البدء | ≤6s |
| الفيديو الرقمي | الـ RAW/YUV |
| خوارزمية الصورة | NUC/3DNR/DNS/DRC/EE |
| عرض الصورة | 10 أنواع (البيض الساخن / الحمم البركانية / الحديد الأحمر / الحديد الساخن / الطبية / القطب الشمالي / قوس قزح 1 / قوس قزح 2 / اللون / الأسود الساخن) |
| برامج الكمبيوتر | |
| برامج الكمبيوتر | وحدة التحكم و عرض الفيديو |
| الكهرباء | |
| واجهة خارجية قياسية | واجهة 34Pin_Connector: BP04SD-34-0065-R0 |
| واجهة الاتصال | TTL-232/I2C |
| واجهة الفيديو الرقمية | MIPI-CSI |
| فولتاج التغذية | 4.5-5.5 فولت |
| استهلاك الطاقة النموذجي | 1W |
| الميكانيكية | |
| الحجم ((بما في ذلك العدسة) | مع عدسة 5 ملم: 22.6 ملم × 22.6 ملم × 50 ملم (قطر العدسة الخارجي Φ37 ملم) مع عدسة 10 مم: 22.6mm × 22.6mm × 45.3mm (قطر العدسة الخارجي Φ33mm) مع عدسة 12 ملم: 22.6 ملم × 22.6 ملم × 34.5 ملم (قطر العدسة الخارجيΦ26.6 ملم) مع عدسة 17 ملم: 22.6 ملم × 22.6 ملم × 35.4 ملم (قطر العدسة الخارجي Φ27 ملم) مع عدسة 25 مم: 22.6mm × 22.6mm × 44.2mm (قطر العدسة الخارجي Φ33mm) مع عدسة 35 ملم: 22.6 ملم × 22.6 ملم × 50.9 ملم (قطر العدسة الخارجي Φ43.2 ملم) |
| الوزن (بما في ذلك العدسة) | 85.5±4.5g (مع عدسة 5mm) 70.5±3.6 غرام (مع عدسة 10 ملم) 35.7±2 غرام (مع عدسة 12 ملم) 40.7±2.1 غرام (مع عدسة 17 ملم) 71.0±3.6 غرام (مع عدسة 25 ملم) 110±5.5 غرام (مع عدسة 35 ملم) |
| التكيف مع البيئة | |
| درجة حرارة العمل | -40°C~+70°C |
| درجة حرارة التخزين | -45°C~+85°C |
| الرطوبة | 5٪ إلى 95٪ ، غير مكثفة |
| اهتزاز | 5.35جرام، اهتزاز عشوائي، 3 محورات |
| التأثير | نصف موجة السينوس، 40g / 11ms، اتجاه التأثير 3 محور، 6 الاتجاه |
| الشهادة | ROHS2.0/REACH |
| العدسات البصرية | التركيز الثابت: 5/10/12/17/25/35 ملم |
التطبيقات الصناعية
ويتم استخدام وحدة التصوير الحراري iTL1208 على نطاق واسع في مختلف الصناعات مثل مكافحة الحرائق في الغابات ، وصيانة الطاقة ، والفحص الضوئي ، ومراقبة الأمن ، والأجهزة القابلة للارتداء ،الأجهزة المحمولة الخ.
نقاط قوتنا
محفظة منتجات متنوعة
خبرة تقنية عميقة
التحقق الصارم من الموثوقية يضمن ضمان الجودة
تركز على الابتكار والتنفيذ العملي في الاستشعار بالأشعة تحت الحمراء
خدمات الدعم الفني المهني والتنمية المشتركة
الأسئلة الشائعة
1ما هي التصوير الحراري بالأشعة تحت الحمراء؟
التصوير الحراري بالأشعة تحت الحمراء هو نوع من الطرق التي تستخدم الإشعاع تحت الحمراء والطاقة الحرارية لجمع المعلومات عن الأشياء.وفقا لفرق الإشعاع بين الكائن وبيئة الخلفية وفرق الإشعاع لكل جزء من الكائن نفسه، الصورة الحرارية تحت الحمراء يمكن أن تظهر تقلبات الإشعاع لكل جزء من المشهد، وبالتالي تظهر خصائص المشهد.
2ما هي ميزة التصوير الحراري بالأشعة تحت الحمراء؟
--- انظر من خلال الظلام الكامل
--- التعرف تحت التمويه
--- الكشف عن المدى الطويل
--- الكشف عن توزيع الحرارة
--- قياس درجة الحرارة بدون اتصال
--- الوعي بالعمل
3ما هي تطبيقات التصوير الحراري بالأشعة تحت الحمراء؟
قياس درجة الحرارة والتصوير في جميع الأحوال الجوية هما وظيفتان أساسيتان لتكنولوجيا التصوير الحراري تحت الحمراء. تستخدم المنتجات التي تم تطويرها على أساس هاتين التكنولوجيتين على نطاق واسع في الطاقة الكهربائية ،الأمن والمراقبة، التصنيع الصناعي، البحث العلمي، العلاج الطبي ومجالات تقليدية أخرى.
