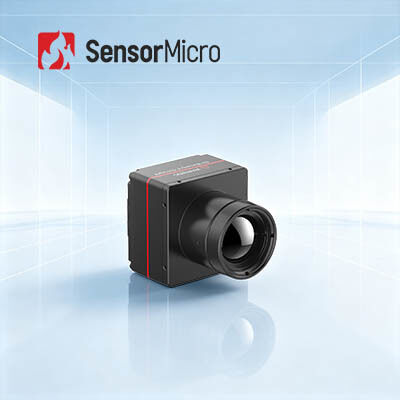

وحدة الكاميرا الحرارية LWIR غير المبردة مع دقة 1280x1024 و 12μm Pixel Pitch للتصوير الواضح بدون مصراع
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iSE1212 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 1280x1024 | استهلاك الطاقة | 1.2 واط عند 25 هرتز عند 23 ± 3 درجة مئوية |
|---|---|---|---|
| المدى الطيفي | 8 ~ 14 ميكرومتر | درجة البكسل | 12 ميكرومتر |
| NETD | ≥30 مللي كلفن | معدل الإطار | 25 هرتز/30 هرتز/50 هرتز |
| إبراز | وحدة الكاميرا الحرارية LWIR 640x512,وحدة الكاميرا الحرارية ذات الصورة الواضحة 12UM,وحدة الكاميرا الحرارية ذات الدقة العالية |
||
منتوج وصف
وحدة كاميرا حرارية غير مبردة LWIR بدقة 1280x1024/12 ميكرومتر لتصوير واضح
نظرة عامة على المنتج
تدمج الوحدة الحرارية iSE1212 كاشف الأشعة تحت الحمراء غير المبرد بدقة 1280 × 1024 / 12 ميكرومتر. مع NETD نموذجي ≤30mK، توفر وحدة الكاميرا الحرارية هذه أداء تصوير أوضح وأكثر حدة وتفصيلاً.
توفر نواة التصوير الحراري هذه بدقة الميجابكسل مجال رؤية أوسع، ومسافة اكتشاف أطول، وتصويرًا أكثر تفصيلاً للهدف مقارنة بالمنتجات القياسية. تتميز بتصميم بدون غالق، مما يلغي بفعالية تقطع الصورة ومشكلات الضوضاء التي يتم مواجهتها عادةً أثناء المراقبة.
الميزات الرئيسية
تصوير عالي الدقة مع مرئيات سلسة
- توفر تصويرًا حراريًا بدقة الميجابكسل بأداء سلس وخالٍ من التأخير
- مجال رؤية أوسع، تغطية زاوية أكبر، نطاق اكتشاف أطول، وتفاصيل محسنة
تشغيل بدون غالق لأداء صامت
- لا يلزم معايرة الغالق أثناء الاستخدام، مما يلغي تقطع الصورة الشائع في التصميمات التقليدية
- يساعد التشغيل الصامت على تجنب اكتشاف الأهداف
غني بالميزات وسهل التكامل
- يدعم خوارزميات الدقة الفائقة، والصورة داخل صورة، وشاشات العرض على الشاشة (OSD) القابلة للتخصيص، ووضع السكون، والمعايرة بنقرة واحدة، والتوافق مع شاشات Micro OLED المختلفة
- متوافق مع مجموعة واسعة من العدسات البصرية والمكونات الموسعة، مما يتيح سهولة التطوير الثانوي والتكامل المرن للنظام
مواصفات المنتج
| الموديل | iSE1212 |
|---|---|
| مؤشرات كاشف الأشعة تحت الحمراء | |
| مادة حساسة | VOx |
| الدقة | 1280 × 1024 |
| حجم البكسل | 12 ميكرومتر |
| الاستجابة الطيفية | 8 ميكرومتر ~ 14 ميكرومتر |
| NETD نموذجي | ≤30mK |
| معالجة الصور | |
| بكسلات فعالة | 1280 × 1024 |
| معدل إطارات رقمي | 25 هرتز / 30 هرتز / 50 هرتز |
| وقت البدء | 7 ثوانٍ |
| فيديو رقمي | YUV420 / YUV422 / RGB888 / RAW |
| خوارزمية الصورة | NUC / DRC / DNS / DDE / SFFC |
| بدون غالق | مدعوم |
| عرض الصورة | 10 أنواع (أبيض ساخن / حمم / أحمر حديد / حديد ساخن / طبي / قطبي / قوس قزح 1 / قوس قزح 2 / صبغة / أسود ساخن) |
| اتجاه الصورة | أفقي / رأسي / قطري |
| تكبير رقمي | 1x / 2x / 4x / 8x |
| سطوع الصورة | تلقائي / يدوي |
| تباين الصورة | تلقائي / يدوي |
| وضع التعويض | يدوي |
| شبكة | مدعوم |
| وظيفة النظام | |
| وضع السكون | مدعوم |
| إعداد القائمة | قابل للتخصيص |
| لغة القائمة | صيني / إنجليزي |
| معايرة الإزاحة | مدعوم |
| أزرار | ≥4 (وظائف الأزرار قابلة للتخصيص) |
| قيادة OLED | يدعم I2C، منفذ متوازي 16 بت / 24 بت، datavalid وإشارات شاشة القيادة الأخرى قيادة مباشرة Micro OLED MDP03 / Micro OLED MDP02 / OLiGHTEK SVGA060 / Sony ECX334A يدعم إشارات شاشة MIPI ويمكنه قيادة شاشة IBOE VX039FHP-NH4 مباشرة |
| برنامج الكمبيوتر | |
| برنامج الكمبيوتر | التحكم في الوحدة وعرض الفيديو |
| كهربائي | |
| واجهة خارجية قياسية | 50 دبوس: BP040SB-50-0114-B-R0 |
| واجهة الاتصال | TTL-232 / USB |
| واجهة الفيديو الرقمي | DVP16 / BT.1120 / USB3.0 / MIPI-DSI-4LANE |
| مكونات التوسيع | USB3.0 / SDI / HDMI / GIGE / Cameralink / VPC / MIPI-CSI-2LANE |
| الواجهة الكهربائية | جهد الإمداد: 2.7 فولت ~ 5.3 فولت استهلاك الطاقة النموذجي: 1.2 واط @ 25 هرتز @ 23 ± 3 درجة مئوية |
| ميكانيكي / عدسة | |
| حجم النواة العارية (مم) | 38 × 39 × 28 | 68 × 69 × 30.2 |
| وزن النواة العارية (جم) | 65 ± 3 | 88.5 ± 3 |
| عدسة بصرية | تركيز ثابت غير حراري: 14 مم / 19 مم / 25 مم / 35 مم | تركيز ثابت غير حراري: 50 مم / 100 مم عدسة آلية: 75 مم / 100 مم / 150 مم تقريب مستمر: 15 ~ 100 مم / 25 ~ 75 مم / 28 ~ 90 مم / 30 ~ 180 مم / 25 ~ 225 مم / 30 ~ 300 مم |
| مكونات الغالق | اختياري |
| مستوى الحماية | IP67 (العدسة الأمامية) |
| التكيف البيئي | |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية ~ +85 درجة مئوية |
| الرطوبة | 5% ~ 95%، بدون تكثيف |
| الاهتزاز | 5.35 جرام، اهتزاز عشوائي، 3 محاور |
| الصدمة | موجة نصف جيب، 40 جرام / 11 مللي ثانية، اتجاه الصدمة المحور السيني، 3 مرات | 500 جرام @ 1 مللي ثانية |
| الشهادات | ROHS2.0 / REACH |
التطبيقات الصناعية
تُطبق الوحدة الحرارية iSE1212 في مجال الرؤية الصناعية، ومكافحة الحرائق والإنقاذ، والمراقبة الأمنية، والمراقبة الخارجية، ورؤية الآلة، والإلكترونيات الاستهلاكية، والمزيد.
حول SensorMicro
SensorMicro هي الشركة الرائدة عالميًا في تصنيع وتقديم خدمات كاشفات الأشعة تحت الحمراء. نقدم للعملاء في جميع أنحاء العالم كاشفات حرارية غير مبردة ومبردة عالية الأداء ونشارك خبرتنا التطبيقية الاحترافية.
تقدم SensorMicro كاشفات الأشعة تحت الحمراء المتقدمة، ونوى الكاميرات، والوحدات ذات التنسيقات ونطاقات الموجات المتنوعة. تم تصميم منتجاتنا لتحقيق الوضوح والحساسية والكفاءة، وتتكامل بسلاسة في أنظمة متنوعة - مما يمكّن تطبيقات التصوير والاستشعار من الجيل التالي عبر الصناعات.
تم استخدام كاشفات SensorMicro على نطاق واسع في التصوير الحراري، والأمن والمراقبة، والرؤية الشخصية، والسيارات، ومنتجات الأشعة تحت الحمراء الاستهلاكية. تتيح لنا قدرتنا على الإنتاج بكميات كبيرة تلبية الطلب المتزايد من جميع الأسواق الحالية والناشئة.
أسئلة متكررة
1. كيف يعمل الميكروبولومتر غير المبرد ذو مصفوفة البؤرة المستوية؟
باستخدام مبدأ التأثير الحراري الإشعاعي للأشعة تحت الحمراء، يقوم كاشف الأشعة تحت الحمراء غير المبرد بتحويل طاقة إشعاع الأشعة تحت الحمراء إلى طاقة حرارية باستخدام مادة امتصاص الأشعة تحت الحمراء، بحيث تزداد درجة حرارة المادة الحساسة. بعد ذلك، يتغير معامل فيزيائي معين للمادة الحساسة وفقًا لذلك ويتحول إلى إشارة كهربائية أو إشارة ضوء مرئية من خلال آلية تحويل معينة مصممة لتحقيق اكتشاف الجسم.
2. ما هي ميزة الكاشف غير المبرد بالأشعة تحت الحمراء؟
لا يحتاج الكاشف غير المبرد ذو مصفوفة البؤرة المستوية إلى جهاز تبريد مدمج (IDCA) ويمكنه العمل في درجة حرارة الغرفة. يتمتع بمزايا البدء السريع، واستهلاك الطاقة المنخفض، والحجم الصغير، والوزن الخفيف، والعمر الطويل، والتكلفة المنخفضة وما إلى ذلك. على الرغم من أن حساسية الكاشف غير المبرد ذو مصفوفة البؤرة المستوية ليست جيدة مثل الكاشفات المبردة بالأشعة تحت الحمراء، إلا أنه بعد سنوات من التطوير، أصبحت تكلفته وأداؤه أفضل بشكل واضح من الكاشف المبرد، مما يمنحه آفاقًا تطبيقية أوسع.
