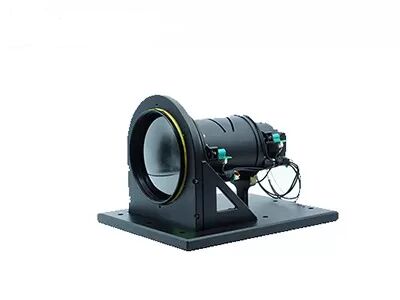

جوهر الكاميرا الحرارية غير المبردة مع دقة 1280x1024 وحجم البكسل 8μm للاستهلاك الكهربائي المنخفض للغاية 1W

مكان المنشأ الصين
اسم العلامة التجارية SensorMicro
إصدار الشهادات ISO9001:2015; RoHS; Reach
رقم الموديل iTL1208
الحد الأدنى لكمية 1 قطعة
الأسعار قابل للتفاوض
شروط الدفع تي/تي
تفاصيل المنتج
دقة 1280x1024/8 ميكرومتر NETD ≥30 مللي كلفن
النطاق الطيفي 8 ~ 14 ميكرومتر جهد الإمداد 4.5-5.5 فولت
استهلاك الطاقة النموذجي 1 واط واجهة الفيديو الرقمية MIPI-CSI
إبراز

نواة كاميرا حرارية غير مبردة 12 ميكرومتر

,

نواة كاميرا حرارية أمنية بدقة 1280x1024

اترك رسالة
منتوج وصف
نواة كاميرا حرارية غير مبردة كبيرة بدقة 1280x1024 بدقة 8 ميكرومتر للأجهزة القابلة للارتداء
نظرة عامة على المنتج

قم بتحسين أجهزة التصوير الحراري الخاصة بك باستخدام نواة الكاميرا الحرارية عالية الأداء iTL1208، وهو حل رائد مصمم لتحقيق كفاءة رائدة في الصناعة من حيث الحجم والوزن والطاقة (SWaP). تكسر نواة iTL1208 القيود الحجمية التقليدية للكاميرات الحرارية بالميجابكسل، وتتميز بتصميم مدمج للغاية بحجم 22.6 * 22.6 * 34.5 مم، ووزن خفيف يبلغ 35.7 ± 2 جرام، واستهلاك طاقة منخفض للغاية يبلغ 1 واط، مما يلبي تمامًا سيناريوهات التطبيقات المحمولة والمتنقلة.

باعتبارها أول نواة كاميرا حرارية بالميجابكسل بدقة 8 ميكرومتر في العالم، فإنها تدمج كاشفًا متميزًا عالي الدقة بدقة 1280 * 1024 وخوارزميات متقدمة لتحسين الصورة لالتقاط صور حرارية واضحة ومفصلة.

تتخصص SensorMicro في تصميم وتصنيع وبيع وتسويق كاشفات الأشعة تحت الحمراء والوحدات الحرارية ونوى الكاميرات الحرارية. نحن نقدم للعملاء مجموعة متنوعة من حلول التصوير الحراري بالأشعة تحت الحمراء التي تقلل من وقت التطوير الثانوي وتقلل التكاليف بشكل كبير.

الميزات الرئيسية
  • اختراق الميجابكسل بدقة 8 ميكرومتر: أول نواة كاميرا حرارية بالميجابكسل بدقة 8 ميكرومتر في العالم مدعومة بكاشف الأشعة تحت الحمراء الفائق ApexCore بدقة 1280 * 1024 / 8 ميكرومتر، مما يوازن بين الدقة العالية والتكامل المدمج للغاية.
  • رائد أداء SWaP: يبلغ حجمها 22.6 * 22.6 * 34.5 مم فقط، وتزن 35.7 ± 2 جرام (بما في ذلك عدسة 12 مم)، وتستهلك 1 واط فقط، مما يكسر حاجز الحجم للتصوير الحراري بالميجابكسل.
  • بصريات خالية من الجرمانيوم: بصريات الكالكوجينيد مع خيارات عدسات متعددة لمتطلبات التطبيقات المتنوعة.
  • تكامل سريع: واجهة إخراج صور MIPI CSI مع إخراج بيانات RAW و YUV لتكامل نظام مبسط.
مواصفات المنتج
الموديل iTL1208
مؤشرات كاشف الأشعة تحت الحمراء المادة الحساسة: VOx
الدقة: 1280 * 1024
حجم البكسل: 8 ميكرومتر
الاستجابة الطيفية: 8 ميكرومتر ~ 14 ميكرومتر
NETD النموذجي: ≤30mK
معالجة الصور معدل إطارات رقمي: 25/30 هرتز
وقت البدء: ≤6 ثوانٍ
فيديو رقمي: RAW/YUV
خوارزمية الصورة: NUC/3DNR/DNS/DRC/EE
عرض الصورة: 10 أنواع (أبيض ساخن / حمم / أحمر حديدي / حديد ساخن / طبي / قطبي / قوس قزح 1 / قوس قزح 2 / صبغة / أسود ساخن)
كهربائي واجهة خارجية قياسية: موصل 34 سنًا الواجهة: BP04SD-34-0065-R0
واجهة الاتصال: TTL-232/I2C
واجهة الفيديو الرقمي: MIPI-CSI
جهد الإمداد: 4.5-5.5 فولت
استهلاك الطاقة النموذجي: 1 واط
ميكانيكي الحجم (بما في ذلك العدسة):
عدسة 5 مم: 22.6 مم * 22.6 مم * 50 مم (قطر خارجي للعدسة Φ37 مم)
عدسة 10 مم: 22.6 مم * 22.6 مم * 45.3 مم (قطر خارجي للعدسة Φ33 مم)
عدسة 12 مم: 22.6 مم * 22.6 مم * 34.5 مم (قطر خارجي للعدسة Φ26.6 مم)
عدسة 17 مم: 22.6 مم * 22.6 مم * 35.4 مم (قطر خارجي للعدسة Φ27 مم)
عدسة 25 مم: 22.6 مم * 22.6 مم * 44.2 مم (قطر خارجي للعدسة Φ33 مم)
عدسة 35 مم: 22.6 مم * 22.6 مم * 50.9 مم (قطر خارجي للعدسة Φ43.2 مم)

الوزن (بما في ذلك العدسة):
عدسة 5 مم: 85.5 ± 4.5 جرام
عدسة 10 مم: 70.5 ± 3.6 جرام
عدسة 12 مم: 35.7 ± 2 جرام
عدسة 17 مم: 40.7 ± 2.1 جرام
عدسة 25 مم: 71.0 ± 3.6 جرام
عدسة 35 مم: 110 ± 5.5 جرام
التكيف البيئي درجة حرارة التشغيل: -40 درجة مئوية ~ +70 درجة مئوية
درجة حرارة التخزين: -45 درجة مئوية ~ +85 درجة مئوية
الرطوبة: 5% ~ 95%، غير متكثف
الاهتزاز: 5.35 جرام، اهتزاز عشوائي، 3 محاور
الصدمة: نصف موجة جيبية، 40 جرام / 11 مللي ثانية، اتجاه الصدمة 3 محاور، 6 اتجاهات
الشهادة: ROHS2.0/REACH
عدسة بصرية: تركيز ثابت غير حراري: 5/10/12/17/25/35 مم
التطبيقات الصناعية

تُستخدم وحدة التصوير الحراري iTL1208 على نطاق واسع في مكافحة حرائق الغابات، وصيانة الطاقة، وفحص الخلايا الكهروضوئية، والمراقبة الأمنية، والأجهزة القابلة للارتداء، والأجهزة المحمولة، والمزيد.

نهج خدمتنا
ما قبل البيع
تحليل المتطلبات
تقييم السيناريو
اختيار المنتج
حلول مخصصة
النشر
تسليم سريع
تكامل واختبار النظام
التدريب الفني
إرشادات التطبيق
ما بعد البيع
التشخيص عن بعد
خدمة الضمان
ترقيات البرامج الثابتة
الصيانة الفنية
أسئلة متكررة
ما هي دقة كاشف الأشعة تحت الحمراء؟

أي، عدد البكسلات للتصوير الحراري. تعني الدقة الأعلى المزيد من نقاط المراقبة وقياس درجة الحرارة، وبالتالي يمكن ملاحظة وقياس الأهداف الأصغر على مسافات أطول. عادة ما تتراوح دقة التصوير الحراري بالأشعة تحت الحمراء من 256x192، 384x288، 640x512، 800x600، 1024x768، 1280x1024، إلخ. مع دقة أعلى، ستكون تكلفة الكاشف أكبر.

مجال الرؤية (FOV)

يشير إلى مجال الرؤية ثنائي الأبعاد لمساحة الكائن التي يلاحظها النظام البصري للمصور الحراري بالأشعة تحت الحمراء. مع أخذ مجال الرؤية الأفقي كمثال، بافتراض أن حجم مصفوفة الكاشف هو A * B، وحجم البكسل هو d، وطول بؤبؤ العدسة هو f، فإن زاوية مجال الرؤية الأفقي θ = 2 * arctan (A * d / 2f).

بعد اختيار مصفوفة الكاشف وحجم البكسل، يتغير مجال الرؤية فقط مع الطول البؤري للنظام البصري: مع طول بؤري أطول، سيكون مجال الرؤية أضيق؛ مع طول بؤري أقصر، سيكون مجال الرؤية أوسع.
