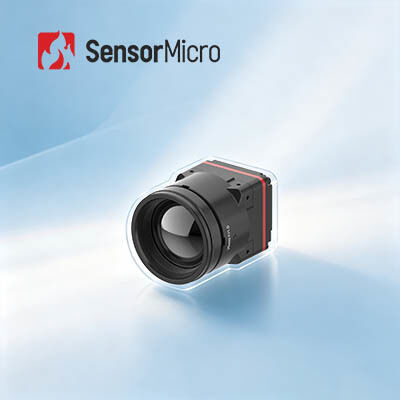

جوهر الكاميرا الحرارية غير المبردة مع دقة 1280x1024 وحجم البكسل 8μm للاستهلاك الكهربائي المنخفض للغاية 1W
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iTL1208 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 1280x1024/8 ميكرومتر | NETD | ≥30 مللي كلفن |
|---|---|---|---|
| المدى الطيفي | 8 ~ 14 ميكرومتر | جهد الإمداد | 4.5-5.5 فولت |
| استهلاك الطاقة النموذجي | 1 واط | واجهة الفيديو الرقمية | MIPI-CSI |
| إبراز | نواة كاميرا حرارية غير مبردة 12 ميكرومتر,نواة كاميرا حرارية أمنية بدقة 1280x1024 |
||
منتوج وصف
كاميرا حرارية غير مبردة ذات مصفوفة كبيرة بدقة 1280x1024 بدقة 8 ميكرومتر للأجهزة القابلة للارتداء
نظرة عامة على المنتج
قم بتحسين أجهزة التصوير الحراري الخاصة بك باستخدام نواة الكاميرا الحرارية عالية الأداء iTL1208، وهو حل رائد مصمم لتحقيق كفاءة رائدة في الصناعة من حيث الحجم والوزن والطاقة (SWaP). تكسر نواة iTL1208 القيود التقليدية للحجم في الكاميرات الحرارية ميجابكسل، وتتميز بتصميم مدمج للغاية بأبعاد 22.6 × 22.6 × 34.5 ملم، ووزن خفيف يبلغ 35.7 ± 2 جرام، واستهلاك طاقة منخفض للغاية يبلغ 1 واط، مما يلبي تمامًا سيناريوهات التطبيقات المحمولة والمتنقلة.
باعتبارها أول نواة كاميرا حرارية ميجابكسل بدقة 8 ميكرومتر في العالم، فإنها تدمج مستشعرًا متميزًا بدقة 1280 × 1024 عالية الدقة وخوارزميات متقدمة لتحسين الصورة لالتقاط صور حرارية واضحة ومفصلة.
تتخصص SensorMicro في تصميم وتصنيع وبيع وتسويق أجهزة الكشف بالأشعة تحت الحمراء والوحدات الحرارية ونوى الكاميرات الحرارية. نحن نقدم للعملاء مجموعة متنوعة من حلول التصوير الحراري بالأشعة تحت الحمراء التي تقلل من وقت التطوير الثانوي وتقلل التكاليف بشكل كبير.
الميزات الرئيسية
- اختراق ميجابكسل 8 ميكرومتر: أول نواة كاميرا حرارية ميجابكسل بدقة 8 ميكرومتر في العالم مدعومة بمستشعر الأشعة تحت الحمراء الفائق ApexCore بدقة 1280 × 1024 / 8 ميكرومتر، مما يوازن بين الدقة العالية والتكامل المدمج للغاية.
- رائد أداء SWaP: يبلغ قياسها 22.6 × 22.6 × 34.5 ملم فقط، وتزن 35.7 ± 2 جرام (بما في ذلك عدسة 12 ملم)، وتستهلك 1 واط فقط، مما يكسر حاجز الحجم للتصوير الحراري ميجابكسل.
- بصريات خالية من الجرمانيوم: بصريات الكالكوجينيد مع خيارات عدسات متعددة لمتطلبات التطبيقات المتنوعة.
- تكامل سريع: واجهة إخراج صور MIPI CSI مع إخراج بيانات RAW و YUV لتكامل نظام مبسط.
مواصفات المنتج
| الموديل | iTL1208 |
|---|---|
| مؤشرات كاشف الأشعة تحت الحمراء |
المادة الحساسة: VOx الدقة: 1280 × 1024 حجم البكسل: 8 ميكرومتر الاستجابة الطيفية: 8 ميكرومتر ~ 14 ميكرومتر NETD النموذجي: ≤30mK |
| معالجة الصور |
معدل إطارات رقمي: 25/30 هرتز وقت البدء: ≤6 ثوانٍ فيديو رقمي: RAW/YUV خوارزمية الصورة: NUC/3DNR/DNS/DRC/EE عرض الصورة: 10 أنواع (أبيض ساخن/حمم بركانية/أحمر حديد/حديد ساخن/طبي/قطبي/قوس قزح 1/قوس قزح 2/صبغة/أسود ساخن) |
| كهربائي |
واجهة خارجية قياسية: موصل 34 سنًا الواجهة: BP04SD-34-0065-R0 واجهة الاتصال: TTL-232/I2C واجهة الفيديو الرقمية: MIPI-CSI جهد الإمداد: 4.5-5.5 فولت استهلاك الطاقة النموذجي: 1 واط |
| ميكانيكي |
الحجم (بما في ذلك العدسة): • عدسة 5 ملم: 22.6 ملم × 22.6 ملم × 50 ملم (قطر خارجي للعدسة Φ37 ملم) • عدسة 10 ملم: 22.6 ملم × 22.6 ملم × 45.3 ملم (قطر خارجي للعدسة Φ33 ملم) • عدسة 12 ملم: 22.6 ملم × 22.6 ملم × 34.5 ملم (قطر خارجي للعدسة Φ26.6 ملم) • عدسة 17 ملم: 22.6 ملم × 22.6 ملم × 35.4 ملم (قطر خارجي للعدسة Φ27 ملم) • عدسة 25 ملم: 22.6 ملم × 22.6 ملم × 44.2 ملم (قطر خارجي للعدسة Φ33 ملم) • عدسة 35 ملم: 22.6 ملم × 22.6 ملم × 50.9 ملم (قطر خارجي للعدسة Φ43.2 ملم) الوزن (بما في ذلك العدسة): • عدسة 5 ملم: 85.5 ± 4.5 جرام • عدسة 10 ملم: 70.5 ± 3.6 جرام • عدسة 12 ملم: 35.7 ± 2 جرام • عدسة 17 ملم: 40.7 ± 2.1 جرام • عدسة 25 ملم: 71.0 ± 3.6 جرام • عدسة 35 ملم: 110 ± 5.5 جرام |
| التكيف البيئي |
درجة حرارة التشغيل: -40 درجة مئوية ~ +70 درجة مئوية درجة حرارة التخزين: -45 درجة مئوية ~ +85 درجة مئوية الرطوبة: 5% ~ 95%، غير متكثف الاهتزاز: 5.35 جرام RMS، اهتزاز عشوائي، 3 محاور الصدمة: موجة جيبية نصفية، 40 جرام/11 مللي ثانية، اتجاه الصدمة 3 محاور، 6 اتجاهات الشهادة: ROHS2.0/REACH عدسة بصرية: تركيز ثابت غير حراري: 5/10/12/17/25/35 ملم |
التطبيقات الصناعية
تُستخدم وحدة التصوير الحراري iTL1208 على نطاق واسع في مكافحة حرائق الغابات، وصيانة الطاقة، وفحص الخلايا الكهروضوئية، والمراقبة الأمنية، والأجهزة القابلة للارتداء، والأجهزة المحمولة، والمزيد.
نهج خدمتنا
ما قبل البيع
تحليل المتطلبات
تقييم السيناريو
اختيار المنتج
حلول مخصصة
النشر
تسليم سريع
تكامل النظام والاختبار
التدريب الفني
إرشادات التطبيق
ما بعد البيع
التشخيص عن بعد
خدمة الضمان
ترقيات البرامج الثابتة
الصيانة الفنية
أسئلة متكررة
ما هي دقة كاشف الأشعة تحت الحمراء؟
أي عدد البكسلات في التصوير الحراري. كلما زادت الدقة، زادت نقاط المراقبة وقياس درجة الحرارة، وبالتالي يمكن ملاحظة وقياس الأهداف الأصغر على مسافات أطول. عادة ما تتراوح دقة التصوير الحراري بالأشعة تحت الحمراء من 256 × 192، 384 × 288، 640 × 512، 800 × 600، 1024 × 768، 1280 × 1024، إلخ. مع زيادة الدقة، تزداد تكلفة الكاشف.
مجال الرؤية (FOV)
يشير إلى مجال الرؤية ثنائي الأبعاد لمساحة الكائن التي يلاحظها النظام البصري للمصور الحراري بالأشعة تحت الحمراء. مع الأخذ في الاعتبار مجال الرؤية الأفقي كمثال، بافتراض أن حجم مصفوفة الكاشف هو A × B، وحجم البكسل هو d، وطول بؤبؤ العدسة هو f، فإن زاوية مجال الرؤية الأفقي θ = 2 × arctan (A × d / 2f).
بعد اختيار مصفوفة الكاشف وحجم البكسل، يتغير مجال الرؤية فقط مع الطول البؤري للنظام البصري: مع زيادة الطول البؤري، سيصبح مجال الرؤية أضيق؛ مع تقصير الطول البؤري، سيصبح مجال الرؤية أوسع.
