مصغر VOx FPA كاميرا التصوير الحراري الأساسية 120x90 / 17μm

مكان المنشأ ووهان ، مقاطعة هوبي ، الصين
اسم العلامة التجارية GST
إصدار الشهادات ISO9001:2015; RoHS; Reach
رقم الموديل تيمو 120
الحد الأدنى لكمية 1 قطعة
الأسعار Negotiable
شروط الدفع L / C ، T / T

اتصل بي للحصول على عينات مجانية وكوبونات.

ال WhatsApp:0086 18588475571

ويتشات: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
النطاق الطيفي 8 ~ 14 ميكرومتر NETD ≤60mK
القرار 120 × 90 مساحة وحدة الصورة 17 ميكرومتر
نطاق درجة حرارة -20 ℃ ~ + 120 ℃ (قابلة للتخصيص) بحجم 8.5x8.5x9.16 ملم
تسليط الضوء

كاميرا تصوير حراري VOx FPA

,

نواة كاميرا تصوير حراري مصغرة

,

قلب كاميرا حرارية 120x90

اترك رسالة
منتوج وصف
TIMO120 الكاميرا الحرارية الأساسية



مصغرة VOx FPA 120x90 / 17μm كاميرا التصوير الحراري الأساسية المدمجة في كاميرات الأشعة تحت الحمراء



وصف المنتج

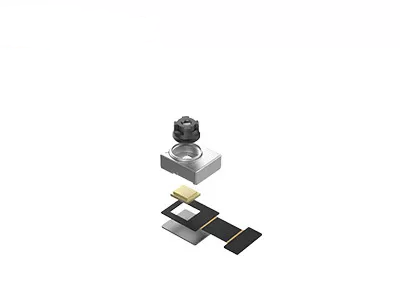

تدمج وحدة الأشعة تحت الحمراء المصغرة TIMO120 بصريات مستوى الرقاقة ، وكاشف حزمة مستوى الرقاقة (WLP) 120x90 / 17μm ودائرة معالجة الصور الأساسية للحصول بسرعة على صور حرارية للمنطقة المستهدفة وتوزيع الحرارة.



تم تصميم قلب التصوير الحراري TIMO120 من أجل تطبيقات التصوير بالأشعة تحت الحمراء ذات الحجم والوزن والطاقة والتكلفة (SWaP-C) الأمثل.هيكلها المصغر للغاية واستهلاكها المنخفض للطاقة مناسبان للاندماج في العديد من الأجهزة الذكية أو أجهزة التصوير الحرارية أو المحطات المتنقلة ذات المتطلبات الصارمة من حيث التكلفة والحجم والوزن.



الخصائص الرئيسية



- الحد الأدنى لوحدة WLP للأشعة تحت الحمراء ، أبعادها 8.5x8.5x9.16mm
- واجهة DVP ، متوافقة مع مختلف المنصات المدمجة
- مكافئ وحدة الكاميرا المرئية ، التكامل المباشر
- مجموعة تطوير SDK كاملة
- تصميم منخفض الطاقة لإطالة وقت التشغيل الطويل
- تكلفة منخفضة لأنواع كثيرة من التطبيقات الذكية



مواصفات المنتج



نموذج TIMO-120
أداء كاشف الأشعة تحت الحمراء
الدقة 120 × 90
مساحة وحدة الصورة 17 ميكرومتر
النطاق الطيفي 8 ~ 14 ميكرومتر
NETD ≤60mK
نوع العدسة WLO
وضع التركيز تكبير ثابت
HFOV 90 درجة / 50 درجة
عمق الميدان 10 سم إلى ما لا نهاية
معدل الإطار 1 ~ 30 هرتز (قابلة للتخصيص)
قياس الحرارة
نطاق درجة حرارة -20 درجة مئوية ~ + 120 درجة مئوية (قابلة للتخصيص)
دقة درجة الحرارة قابل للتخصيص (تلبية متطلبات الجسم أو التصوير الحراري الصناعي)
الواجهة / التحكم
AVDD 3.6 فولت ± 0.05 فولت
VSK / VDET 4.7 ± 0.05 فولت
DVDD 1.8 فولت ± 0.05 فولت
واجهه المستخدم واجهة رقمية
استهلاك الطاقة 45 ميجا واط (الوضع النموذجي) ؛9 ميجا واط (وضع الطاقة المنخفضة)
الخصائص البدنية
الأبعاد (مم) 12x10x5.48 (HFOV = 90 درجة) ؛8.5x8.5x9.16 (HFOV = 50 °) (يجب أن تسود المواصفات)
درجة حرارة التشغيل -20 درجة مئوية ~ + 60 درجة مئوية
درجة حرارة التخزين -40 درجة مئوية ~ + 85 درجة مئوية



تطبيقات صناعية



يتم استخدام نواة الكاميرا الحرارية بالأشعة تحت الحمراء TIMO120 على نطاق واسع في العديد من المجالات ، مثل التصوير الحراري ، والأجهزة الذكية ، والمباني الذكية ، والمنزل الذكي ، و AIoT ، إلخ.



مصغر VOx FPA كاميرا التصوير الحراري الأساسية 120x90 / 17μm 0



فريق تكنولوجيا الاستشعار العالمي



مصغر VOx FPA كاميرا التصوير الحراري الأساسية 120x90 / 17μm 1



أسئلة وأجوبة



1. ما هي الأشعة تحت الحمراء؟
عندما نتحدث عن التصوير الحراري بالأشعة تحت الحمراء ، فإن أول ما يجب التفكير فيه هو الأشعة تحت الحمراء (IR).يبدأ الطول الموجي لطاقة الأشعة تحت الحمراء من حوالي 700 نانومتر ويمتد إلى حوالي 1 مم.تنبعث من جميع الأجسام كمية معينة من الحرارة على شكل أشعة تحت الحمراء ، وهو أمر غير مرئي بالنسبة لنا ، لأنه في كامل الطيف الكهرومغناطيسي ، يمكن للعين المجردة فقط رؤية "الضوء المرئي".


2. كيف يعمل جهاز التصوير الحراري بالأشعة تحت الحمراء؟
المكون الأساسي لمعدات الأشعة تحت الحمراء هو الكاشف الحراري بالأشعة تحت الحمراء ، والذي يمكنه الكشف بحساسية عن الاختلاف الضئيل في درجات الحرارة للأجسام المحيطة.بعد ذلك ، يقوم بجمع معلومات الإشعاع هذه من الكائن وإخراج معلومات درجة الحرارة للتصوير ، والتي تستند إلى معلومات اختلاف درجة الحرارة.كلما زاد حرارة الجسم ، زاد إنتاجه من الأشعة تحت الحمراء.إذا كانت الشدة عالية جدًا ، يمكنك أن تشعر بها كالحرارة.
