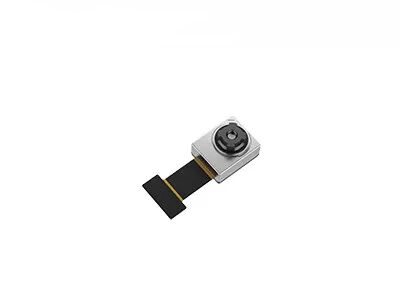

OEM صغير الحجم غير مبرد LWIR التصوير الحراري الأساسية 256x192 12μm
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xالقرار | 256 × 192 | مساحة وحدة الصورة | 12 ميكرومتر |
---|---|---|---|
النطاق الطيفي | 8 ~ 14 ميكرومتر | نطاق درجة حرارة | -20 ℃ ~ + 120 ℃ (قابلة للتخصيص) |
NETD | ≤45mK | بحجم | 15x13x6.83 ملم |
تسليط الضوء | نواة التصوير الحراري LWIR غير المبردة,نواة التصوير الحراري OEM LWIR,نواة الكاميرا الحرارية الصغيرة 12um |
نواة التصوير الحراري LWIR غير المبردة خفيفة الوزن بدقة 256 × 192 ، وحجم البكسل 12 ميكرومتر
تعد وحدة التصوير بالأشعة تحت الحمراء غير المبردة TIMO256 ، والمعروفة أيضًا باسم الوحدة الحرارية غير المبردة ، واحدة من عائلة وحدة كاميرا الأشعة تحت الحمراء TIMO التي طورتها شركة Global Sensor Technology (GST).يشتمل على كاشف الأشعة تحت الحمراء بحجم 256x192 / 12μm صغير الحجم بشكل استثنائي (WLP) الذي يغطي الطول الموجي الطويل من 8 إلى 14 ميكرون.
بفضل تقنية WLP ، تحقق وحدة الكاميرا الحرارية بالأشعة تحت الحمراء TIMO256 بنية فائقة الدقة ونفقات منخفضة التكلفة للغاية مع توفير حساسية أكبر وجودة صورة فائقة بسعر مناسب ، مما يتيح للعميل اختيار النوع الأنسب وفقًا لمتطلباته الخاصة.
نظرًا لبنيتها المحسّنة بالكامل ، فإن نواة الكاميرا الحرارية TIMO256 تحظى بشعبية وتستخدم على نطاق واسع في تطبيقات التصوير الحراري بالأشعة تحت الحمراء مثل التصوير الحراري والوقاية من الأوبئة والأجهزة الذكية و AIoT وما إلى ذلك.
- الكاشف: مقياس ميكروبولوميتر WLP غير مبرد
- الدقة: 256x192 / 12 μm
- الحجم المصغر: 15x13x6.83mm
- صافي: ≤45mK
نموذج | TIMO-256 |
أداء كاشف الأشعة تحت الحمراء | |
الدقة | 256 × 192 |
مساحة وحدة الصورة | 12 ميكرومتر |
النطاق الطيفي | 8 ~ 14 ميكرومتر |
NETD | ≤45mK |
نوع العدسة | WLO |
وضع التركيز | تكبير ثابت |
HFOV | 53 درجة ± 1 درجة |
عمق الميدان | 10 سم إلى ما لا نهاية |
معدل الإطار | 1 ~ 30 هرتز (قابلة للتخصيص) |
قياس الحرارة | |
نطاق درجة حرارة | -20 درجة مئوية ~ + 120 درجة مئوية (قابلة للتخصيص) |
دقة درجة الحرارة | قابل للتخصيص (تلبية متطلبات الجسم أو التصوير الحراري الصناعي) |
الواجهة / التحكم | |
AVDD | 3.6 فولت ± 0.05 فولت |
VSK / VDET | 5.0 ± 0.05 فولت |
DVDD | 1.8 فولت ± 0.05 فولت |
واجهه المستخدم | واجهة رقمية |
استهلاك الطاقة | 70 ميجاوات |
الخصائص البدنية | |
الأبعاد (مم) | 15x13x6.83 (يجب أن تسود المواصفات) |
درجة حرارة التشغيل | -20 درجة مئوية ~ + 60 درجة مئوية |
درجة حرارة التخزين | -40 درجة مئوية ~ + 85 درجة مئوية |
يتم استخدام نواة الكاميرا الحرارية TIMO256 على نطاق واسع في العديد من المجالات ، مثل التصوير الحراري ، والأجهزة الذكية ، والمباني الذكية ، والمنزل الذكي ، و AIoT ، إلخ.
1. ما هي الأشعة تحت الحمراء؟
عندما نتحدث عن التصوير الحراري بالأشعة تحت الحمراء ، فإن أول ما يجب التفكير فيه هو الأشعة تحت الحمراء (IR).يبدأ الطول الموجي لطاقة الأشعة تحت الحمراء من حوالي 700 نانومتر ويمتد إلى حوالي 1 مم.تنبعث من جميع الأجسام كمية معينة من الحرارة على شكل أشعة تحت الحمراء ، وهو أمر غير مرئي بالنسبة لنا ، لأنه في كامل الطيف الكهرومغناطيسي ، يمكن للعين المجردة فقط رؤية "الضوء المرئي".
2. كيف يعمل جهاز التصوير الحراري بالأشعة تحت الحمراء؟
المكون الأساسي لمعدات الأشعة تحت الحمراء هو الكاشف الحراري بالأشعة تحت الحمراء ، والذي يمكنه الكشف بحساسية عن الاختلاف الضئيل في درجات الحرارة للأجسام المحيطة.بعد ذلك ، يقوم بجمع معلومات الإشعاع هذه من الكائن وإخراج معلومات درجة الحرارة للتصوير ، والتي تستند إلى معلومات اختلاف درجة الحرارة.كلما زاد حرارة الجسم ، زاد إنتاجه من الأشعة تحت الحمراء.إذا كانت الشدة عالية جدًا ، يمكنك أن تشعر بها كالحرارة.
