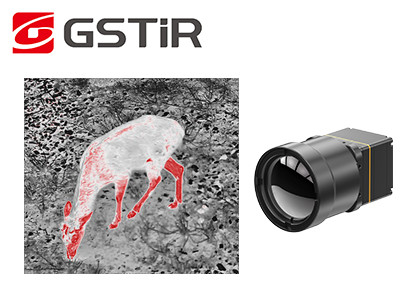

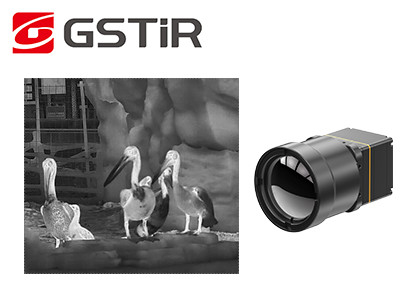

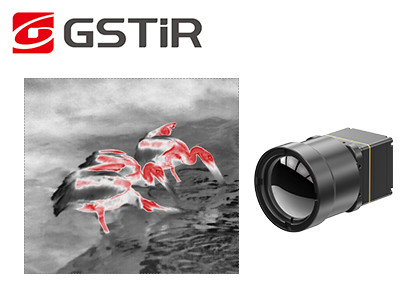

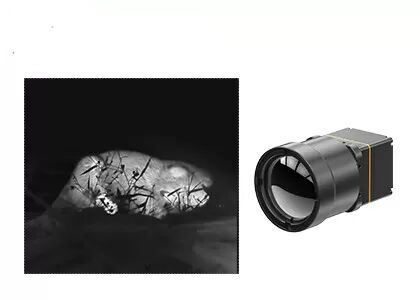

غير مبرد كاميرا الأشعة تحت الحمراء الأساسية 640x512 / 12μM لتحسين الرؤية
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | TWIN612 / R. |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | negotiable |
| شروط الدفع | الاعتماد المستندي، تي/تي |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| دقة | 640x512 | استهلاك الطاقة | 0.8 واط |
|---|---|---|---|
| النطاق الطيفي | 8 ~ 14 ميكرومتر | درجة البكسل | 12 ميكرومتر |
| NETD | ＜ 40 مليون كلفن | معدل الإطارات | 25 هرتز / 30 هرتز |
| إبراز | Uncooled Infrared Camera Core 640x512,Infrared Camera Core 0.8W,Enhanced Visibility Thermal Camera Core |
||
منتوج وصف
مركز الكاميرا تحت الحمراء غير المبرد - 640x512/12μm لتحسين الرؤية
وصف المنتج
وحدة TWIN612 الحرارية هي منتج جديد تم تطويره من قبل SensorMicro. إنها تتضمن كاشف الأشعة تحت الحمراء غير المبرد من حزمة السيراميكية 640 × 512 / 12μm. مع NETD نموذجي < 40mk ،ويمكن أن توفر وحدة الحرارة TWIN612 أكثر وضوحاصورة أكثر وضوحاً وتفصيلاً.
مع نطاق قياس درجة الحرارة من -20 °C ~ 150 °C / 0 ~ 550 °C ، ودقة ± 2 °C أو ± 2٪ ومعدل الإطار يصل إلى 30 هرتز ، تضمن الوحدة الحرارية صورة حرارية سلسة وقياس دقيق للحرارة.
تتمتع الوحدة الحرارية TWIN612 بمزايا التصميم المدمج، والبنية الخفيفة الوزن واستهلاك الطاقة منخفض إلى 0.8w. مع خوارزميات الصورة المحسنة ووظيفة قياس درجة الحرارة،يقدم وحدة الحرارة TWIN612 صورًا أكثر استقرارًا ودرجة حرارة دقيقة.
عملية التغليف السيراميكية مشابهة للتغليف المعدني، وهو تكنولوجيا التغليف الناضجة للكشف عن الأشعة تحت الحمراء.سيتم تقليل حجم ووزن الكاشف المعبأ بشكل كبيروبالتالي، يمكن تطبيق وحدة الحرارة TWIN612 في الصناعات التي لديها متطلبات صارمة على الحجم والوزن واستهلاك الطاقة.
الخصائص الرئيسية
- الحجم الصغير: 25.4mm × 25.4mm × 35mm
- وزن خفيف: 25 غرام
- NETD النموذجي < 40mk
- صور حرارية واضحة وواضحة
- استهلاك الطاقة النموذجي أقل من 0.8 واط
مواصفات المنتج
| النموذج | TWIN612/R |
| أداء كاشف الأشعة تحت البنفسجية | |
| القرار | 640×512 |
| حجم البيكسل | 12μm |
| النطاق الطيفي | 8~14μm |
| NETD النموذجي | <40mK |
| معالجة الصور | |
| معدل الإطار | 25 هرتز/30 هرتز |
| وقت البدء | 6s |
| الفيديو التناظري | PAL/NTSC |
| الفيديو الرقمي | YUV/BT.656/LVDS/USB2.0 |
| عرض الصورة | 11 في المجموع (الحديد الأبيض الساخن / الحمم / القوس الحديدي / الماء / الحديد الساخن / الطب / القطب الشمالي / قوس قزح 1 / قوس قزح 2 / الأحمر الساخن / الأسود الساخن) |
| خوارزمية الصورة | NUC/3D/2D/DRC/EE |
| المواصفات الكهربائية | |
| واجهة خارجية قياسية | 50pin_HRS |
| واجهة الاتصال | RS232/USB20 |
| فولتاج التغذية | 4 ~ 5.5 فولت |
| استهلاك الطاقة النموذجي | 0.8W |
| قياس الحرارة | |
| نطاق درجة حرارة العمل | -10°C~50°C |
| نطاق قياس الحرارة | -20°C~150°C، 0°C~550°C |
| دقة قياس الحرارة | أعلى من ±2 درجة مئوية أو ±2% |
| SDK | ويندوز/لينكس؛ تحقيق تحليل تدفق الفيديو وتحويل من الرمادي إلى درجة الحرارة |
| الخصائص الجسدية | |
| الأبعاد (ملم) | 25.4×25.4×35 (بدون عدسة) |
| الوزن | 25 غرام (بدون عدسة) |
| التكيف مع البيئة | |
| درجة حرارة العمل | -40 درجة مئوية+70 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية+85 درجة مئوية |
| الرطوبة | 5٪ إلى 95٪ ، غير مكثفة |
| الاهتزاز | 5.35جرام، 3 محور |
| الصدمة | نصف موجة السينوس، 40g / 11ms، 3 محور، 6 الاتجاه |
| البصريات | |
| العدسة الاختيارية | الدرجة الثابتة: 13 ملم |
التطبيقات الصناعية
يتم تطبيق وحدة التصوير الحراري TWIN612/R في مجال التصوير الحراري ومراقبة الأمن والحمولة المفيدة للطائرات بدون طيار والروبوتات والأجهزة الذكية وADAS وإطفاء الحرائق والإنقاذ
فوائدنا
الأسئلة الشائعة
1كيف تعمل الوحدة الحرارية؟
تعمل الوحدة الحرارية عادة على النحو التالي:
1) الكشف عن الأشعة تحت الحمراء: تحتوي الوحدة الحرارية على كاشف الأشعة تحت الحمراء يمكنه استشعار الإشعاع الكهرومغناطيسي في نطاق الأشعة تحت الحمراء.
2) البصريات: يتم تركيز الأشعة تحت الحمراء على الكاشف من خلال نظام بصري، قد يتضمن عدسة أو مجموعة من المرايا.
3) تضخيم الإشارة: يتم تضخيم الإشارة المكتشفة وتحويلها إلى رقمية بواسطة الإلكترونيات داخل الوحدة الحرارية.
4) معالجة الصور: يتم بعد ذلك معالجة الإشارة الرقمية لإنتاج صورة حرارية. وتشمل هذه العملية عدة مراحل ، بما في ذلك الحد من الضوضاء ، وتعزيز التباين ، ورسم الخرائط اللون.يمكن تضمين ميزات إضافية مثل قياس درجة الحرارة في معالجة الصورة.
5) العرض: يتم عرض الصورة الحرارية بعد ذلك على شاشة ، إما داخل الوحدة الحرارية أو على جهاز خارجي.
