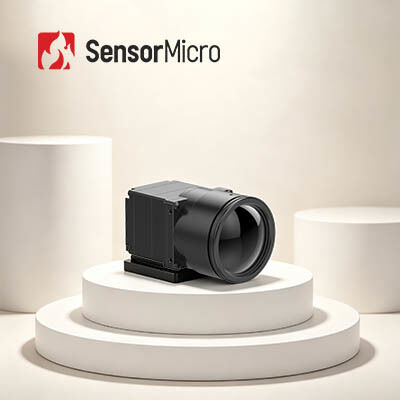

وحدة تصوير حراري غير مبردة VOx LWIR بدقة 1280x1024/12 ميكرومتر، ومعدل إطارات رقمي 30 هرتز، و NETD أقل من أو يساوي 40mK
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | عملة1212 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 1280x1024/12 ميكرومتر | NETD | ≥40mK/F1.0/25 درجة مئوية |
|---|---|---|---|
| المدى الطيفي | 8 ~ 14 ميكرومتر | معدل الإطار الرقمي | 30 هرتز |
| جهد الإمداد | 4.5 ~ 5.5 فولت | استهلاك الطاقة النموذجي | 1.0 واط |
| إبراز | الوحدة الحرارية VOx غير المبردة,وحدة التصوير الحراري غير المبردة 1280 × 1024,وحدة الكاميرا الحرارية VOx غير المبردة |
||
منتوج وصف
وحدة التصوير الحراري VOx LWIR غير المبردة 1280x1024/12μm
لمحة عامة عن المنتج
تم تجهيز جوهر الكاميرا تحت الحمراء COIN1212 بجهاز كشف تحت الحمراء من الدرجة 1280 × 1024 / 12 ميكروميتر ، مزود بدوائر معالجة إشارات عالية الأداء وخوارزميات تصوير متطورة.متوافق مع بروتوكولات الاتصالات المتسلسلة الرئيسية، يوفر واجهة خروج فيديو متعددة واختيارات عدسات بصرية شاملة.يسهل كثيراً سير العمل في التطوير الثانويكحل لتكامل التصوير الحراري الكلي في واحد، فإنه يناسب بشكل جيد لمراقبة البنية التحتية الرئيسية، التصنيع الراقي، النقل الذكي،البحوث العلمية والسيناريوهات الأخرى ذات المستوى العالي الموجهة إلى التصوير الحراري.
الخصائص الرئيسية
- التصوير عالي الوضوح، الكشف الدقيق- 1280×1024/12μm دقة ميكابيكسل تمكن من مجال عرض واسع وصورة HD بعيدة المدى.
- كامل الميزات وفعالة من حيث التكلفةتم بناؤه بجهاز كشف بالأشعة تحت الحمراء غير المبردة من الصناعة المتقدمة مع خوارزميات معالجة الصور المتقدمة لتحسين وضوح الصورة وجودة البصر
- الاندماج السريع، التنمية المتسارعة- يدعم العديد من واجهات إخراج الصور بما في ذلك DVP و BT.1120يخرج بيانات الصورة RAW/YUV مع التحكم بالمنفذ التسلسلي.
مواصفات المنتج
| النموذج | العملة 1212 |
| أجهزة الكشف عن الأشعة فوق البنفسجية | |
| مواد حساسة | VOx |
| القرار | 1280×1024 |
| حجم البيكسل | 12μm |
| رد الفعل الطيفي | 8μm ~ 14μm |
| NETD النموذجي | ≤40mK/F1.0/25°C |
| معالجة الصور | |
| معدل الإطار الرقمي | 30 هرتز |
| وقت البدء | 6s |
| الفيديو التناظري | / |
| الفيديو الرقمي | RAW/YUV422 |
| خوارزمية الصورة | تصحيح عدم التكافؤ (NUC) الحد من الضوضاء ثلاثية الأبعاد (3DNR) قمع الضوضاء الثنائية الأبعاد ضغط النطاق الديناميكي (DRC) تعزيز الحافة (EE) |
| عرض الصورة | 10 أنواع (البيض الساخن / الحمم البركانية / الحديد الأحمر / الحديد الساخن / الطبية / القطب الشمالي / قوس قزح 1 / قوس قزح 2 / اللون / الأسود الساخن) |
| برامج الكمبيوتر | |
| برنامج ICC | وحدة التحكم و عرض الفيديو |
| الكهرباء | |
| واجهة خارجية قياسية | 50pin: DF40C-50DP-0.4V ((51)) ، (HRS، Male) |
| لوحة التوسيع | USB30 |
| واجهة الاتصال | TTL-232 |
| واجهة الفيديو الرقمية | DVP16/BT.1120/MIPI |
| فولتاج التغذية | 4.5~5.5فولت |
| استهلاك الطاقة النموذجي | 1.0W |
| الميكانيكية | |
| حجم القلب العاري ((ملم) | 14 ملم / 19 ملم / 25 ملم: 25.4 ملم × 25.4 ملم × 19.3 ملم 35 ملم / 50 ملم / 100 ملم: 35.4 ملم × 35.4 ملم × 17.8 ملم |
| وزن النواة العارية ((g) | 14mm/19mm/25mm: 19.7±1g 35 ملم / 50 ملم / 100 م: 32.5 ± 1 غرام |
| التكيف مع البيئة | |
| درجة حرارة العمل | -40°C~+70°C |
| درجة حرارة التخزين | -45°C~+85°C |
| الرطوبة | 5٪ إلى 95٪ ، غير مكثفة |
| اهتزاز | 5.35جرام، اهتزاز عشوائي، 3 محورات |
| التأثير | نصف موجة السينوس، 40g / 11ms، اتجاه التأثير المحور 3، الاتجاه 6 |
| الشهادة | ROHS2.0/REACH |
| العدسات البصرية | |
| العدسات البصرية | التركيز الثابت: 14 ملم / 19 ملم / 25 ملم / 35 ملم / 50 ملم / 100 ملم |
| مستوى الحماية | IP67 ((العدسة الأمامية) |
التطبيقات الصناعية
يتم استخدام وحدة التصوير الحراري COIN1212 على نطاق واسع في مراقبة البنية التحتية الرئيسية والتصنيع الراقي والفحص الصناعي والبحث العلمي وما إلى ذلك.
فوائدنا
- خبرة تقنية عميقة- مع سنوات عديدة من الخبرة في البحث والتطوير، وتطبيق تكنولوجيا أجهزة الاستشعار تحت الحمراء،التعبئة والاختبارأساسنا الصلب يمكّننا من تقديم منتجات مبتكرة وموثوقة بشكل مستمر تلبي متطلبات السوق المتغيرة.
- تركز على الابتكار والتنفيذ العملي في الاستشعار بالأشعة تحت الحمراء- نحن ملتزمون بدفع الاختراقات التكنولوجية في التصوير الحراري، ودفع باستمرار الحدود في NETD، SWaP، ودرجة حرارة التشغيل.منتجاتنا تقود باستمرار في التطبيقات عبر الأمن، المراقبة الصناعية، الأنظمة الذكية، وأكثر من ذلك.
- محفظة منتجات متنوعة- بدعم من البحث والتطوير المستقلين والمسارات التقنية المتعددة،نحن نقدم مجموعة شاملة من مكونات الكشف عن الأشعة تحت الحمراء.
- التحقق الصارم من الموثوقية يضمن ضمان الجودة- مدعومة بنظام إدارة الجودة القوي، تخضع منتجاتنا لإجراءات اختبار متعددة خلال الإنتاج لضمان الاستقرار والموثوقية على المدى الطويل.
- خدمات الدعم الفني المهني والتنمية المشتركة- فريقنا الهندسي يعمل عن كثب مع فريق البحث والتطوير والمنتجات للعملاء لتسريع تكامل النظام، وتحسين الكفاءة، وتقصير الوقت إلى السوق. نجاحك هو مهمتنا المشتركة.
الأسئلة الشائعة
ما هو كاشف الأشعة تحت الحمراء؟
كاشف الأشعة تحت الحمراء هو جهاز يكتشف ويقيس الإشعاع تحت الحمراء.الأشعة تحت الحمراء هي نوع من الأشعة الكهرومغناطيسية التي لها طول موجي أطول من الضوء المرئي وبالتالي لا يمكن رؤيتها بالعين المجردةأجهزة الكشف عن الأشعة تحت الحمراء يمكنها الكشف عن وتحليل توزيع الإشعاع تحت الحمراء عبر مجموعة من الأطوال الموجية. يتم استخدامها في مجموعة متنوعة من التطبيقات ، بما في ذلك التصوير الحراري ، الطيفية ،الاستشعار عن بعديمكن تصنيف أجهزة الكشف بالأشعة تحت الحمراء إلى عدة أنواع،بما في ذلك أجهزة الكشف عن الفوتونات (مثل أجهزة الكشف عن الطاقة الكهروضوئية أو الموصلات الضوئية) وأجهزة الكشف عن الحرارة (مثل أجهزة الميكروبولومتر أو الحرارة).
