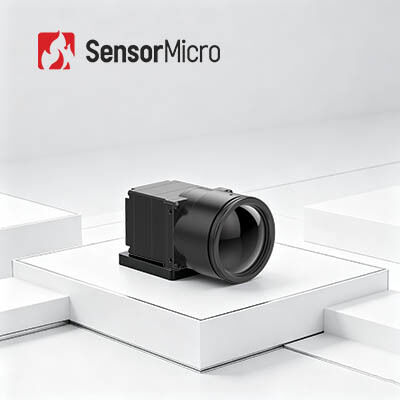

وحدة كاميرا حرارية بدقة 1280x1024 وحجم بكسل 12 ميكرومتر ومادة حساسة VOx ووحدة كاميرا بالأشعة تحت الحمراء غير مبردة
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | عملة1212 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 1280x1024/12 ميكرومتر | NETD نموذجي | ≥40mK/F1.0/25 درجة مئوية |
|---|---|---|---|
| المدى الطيفي | 8 ~ 14 ميكرومتر | استهلاك الطاقة النموذجي | 1.0 واط |
| جهد الإمداد | 4.5 ~ 5.5 فولت | واجهة الاتصالات | تي تي ال-232 |
| إبراز | 1280x1024 وحدة التصوير بالأشعة تحت الحمراء,HD كاميرا التصوير الحراري الأساسية,HD 1280x1024 الكاميرا الحرارية الأساسية |
||
منتوج وصف
وضوح ودقة محسّنان - نواة كاميرا حرارية بدقة HD 1280x1024
نظرة عامة على المنتج
COIN1212 هي واحدة من وحدات الكاميرا بالأشعة تحت الحمراء غير المبردة من سلسلة COIN التي طورتها SensorMicro. بناءً على كاشف الأشعة تحت الحمراء غير المبرد بدقة 1280x1024/12 ميكرومتر مع دائرة معالجة إشارات احترافية ومنصة معالجة صور، تدعم وحدة التصوير الحراري هذه بروتوكولات الاتصال التسلسلي المعتمدة على نطاق واسع وتقدم واجهات إخراج فيديو متنوعة مع مجموعة كاملة من خيارات العدسات البصرية.
قادرة على اكتشاف النقاط الساخنة بسرعة وتقديم صور حرارية واضحة، مما يبسط بشكل كبير التطوير الثانوي، مما يجعلها حلاً متكاملاً للتصوير الحراري للتطبيقات في مراقبة البنية التحتية الرئيسية، والتصنيع المتطور، والنقل الذكي، والبحث العلمي، وتطبيقات التصوير الحراري المتقدمة الأخرى.
الميزات الرئيسية
- تصوير عالي الدقة، اكتشاف دقيق
تتيح دقة الميجابكسل 1280×1024/12 ميكرومتر مجال رؤية واسع وتصوير عالي الدقة بعيد المدى. تلتقط تفاصيل الهدف الدقيقة بوضوح أثناء المراقبة عن قرب. - شاملة وفعالة من حيث التكلفة
مصنوعة من كاشف أشعة تحت حمراء غير مبرد كبير الحجم رائد في الصناعة. مدمجة مع خوارزميات معالجة صور متقدمة لتعزيز وضوح الصورة وجودتها البصرية. - تكامل سريع، تطوير متسارع
تدعم واجهات إخراج صور متعددة بما في ذلك DVP و BT.1120. تُخرج بيانات صور RAW/YUV عبر منفذ تسلسلي.
مواصفات المنتج
| الموديل | COIN1212 |
|---|---|
| مؤشرات كاشف الأشعة تحت الحمراء | المادة الحساسة: VOx |
| الدقة: 1280×1024 | |
| حجم البكسل: 12 ميكرومتر | |
| الاستجابة الطيفية: 8 ميكرومتر ~ 14 ميكرومتر | |
| NETD النموذجي: ≤40mK/F1.0/25℃ | |
| معالجة الصور | معدل إطارات رقمي: 30 هرتز |
| وقت البدء: 6 ثوانٍ | |
| فيديو رقمي: RAW/YUV422 | |
| خوارزمية الصور: تصحيح عدم الانتظام (NUC)، تقليل الضوضاء ثلاثي الأبعاد (3DNR)، قمع الضوضاء ثنائي الأبعاد (DNS)، ضغط النطاق الديناميكي (DRC)، تحسين الحواف (EE) | |
| عرض الصور: 10 أنواع (أبيض ساخن/حمم بركانية/أحمر حديدي/حديد ساخن/طبي/قطبي/قوس قزح 1/قوس قزح 2/صبغة/أسود ساخن) | |
| برنامج الكمبيوتر | برنامج ICC: التحكم في الوحدة وعرض الفيديو |
| كهربائي | واجهة خارجية قياسية: 50 دبوس: DF40C-50DP-0.4V(51)، (HRS، ذكر) |
| لوحة تمديد: USB3.0 | |
| واجهة الاتصال: TTL-232 | |
| واجهة الفيديو الرقمي: DVP16/BT.1120/MIPI | |
| جهد الإمداد: 4.5~5.5 فولت | |
| استهلاك الطاقة النموذجي: 1.0 واط | |
| ميكانيكي | حجم النواة العارية: 14 مم/19 مم/25 مم: 25.4 مم × 25.4 مم × 19.3 مم؛ 35 مم/50 مم/100 م: 35.4 مم × 35.4 مم × 17.8 مم |
| وزن النواة العارية: 14 مم/19 مم/25 مم: 19.7±1 جرام؛ 35 مم/50 مم/100 م: 32.5±1 جرام | |
| التكيف البيئي | درجة حرارة التشغيل: -40 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين: -45 درجة مئوية ~ +85 درجة مئوية | |
| الرطوبة: 5%~95%، غير متكثف | |
| الاهتزاز: 5.35 جرام RMS، اهتزاز عشوائي، 3 محاور | |
| الصدمة: موجة جيبية نصفية، 40 جرام/11 مللي ثانية، اتجاه الصدمة 3 محاور، 6 اتجاهات | |
| الشهادات | ROHS2.0/REACH |
| عدسة بصرية | عدسة بصرية: ثابتة التركيز غير حرارية: 14 مم/19 مم/25 مم/35 مم/50 مم/100 مم |
| مستوى الحماية: IP67 (العدسة الأمامية) |
التطبيقات الصناعية
تُستخدم وحدة التصوير الحراري COIN1212 على نطاق واسع في مراقبة البنية التحتية الرئيسية، والتصنيع المتطور، والفحص الصناعي، والبحث العلمي، وتطبيقات التصوير الحراري المتقدمة الأخرى.
خط إنتاجنا
- حساسية عالية وأداء ممتاز بتقنية رائدة عالميًا في صناعة الأشعة تحت الحمراء
- تتوفر كواشف أشعة تحت حمراء متنوعة بما في ذلك كواشف الأشعة تحت الحمراء غير المبردة والمبردة بتنسيقات وأحجام بكسل مختلفة
- إنتاج بكميات كبيرة لضمان التسليم السريع مع ثلاثة خطوط إنتاج وقدرة إنتاج سنوية تصل إلى ملايين الكواشف
أسئلة متكررة
كيف تعمل الوحدة الحرارية؟
تعمل الوحدة الحرارية عادةً على النحو التالي:
- الكشف عن الأشعة تحت الحمراء: تحتوي الوحدة الحرارية على كاشف أشعة تحت حمراء يستشعر الإشعاع الكهرومغناطيسي في نطاق الأشعة تحت الحمراء.
- البصريات: يتم تركيز الأشعة تحت الحمراء على الكاشف من خلال نظام بصري، والذي قد يشمل عدسة أو مجموعة من المرايا.
- تضخيم الإشارة: يتم تضخيم الإشارة المكتشفة وتحويلها إلى رقمية بواسطة الإلكترونيات داخل الوحدة الحرارية.
- معالجة الصور: تتم معالجة الإشارة الرقمية لإنتاج صورة حرارية، تتضمن تقليل الضوضاء، وتعزيز التباين، وتعيين الألوان. قد يتم تضمين ميزات إضافية مثل قياس درجة الحرارة.
- العرض: يتم عرض الصورة الحرارية على شاشة، إما داخل الوحدة الحرارية أو على جهاز خارجي.
