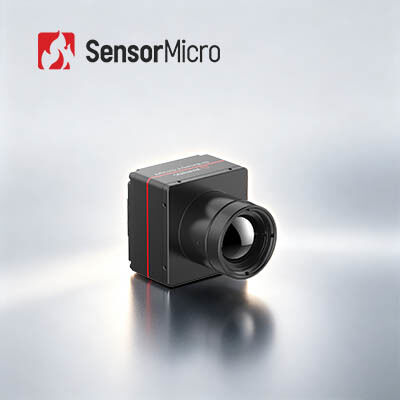

وحدة كاميرا حرارية بدون غالق بدقة عالية 1280x1024 بحجم بكسل 12 ميكرومتر للمراقبة الخارجية
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iSE1212 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 1280x1024/12 ميكرومتر | NETD | ≥30 مللي كلفن |
|---|---|---|---|
| المدى الطيفي | 8 ~ 14 ميكرومتر | معدل الإطار الرقمي | 25 هرتز/30 هرتز/50 هرتز |
| جهد الإمداد | 2.7 فولت ~ 5.3 فولت | استهلاك الطاقة النموذجي | 1.2 واط عند 25 هرتز عند 23 ± 3 درجة مئوية |
| إبراز | وحدة الكاميرا الحرارية الصناعية 12UM,1280x1024 وحدة حرارة صناعية,وحدة الكاميرا تحت الحمراء الصناعية غير المبردة |
||
منتوج وصف
وحدة كاميرا حرارية عالية الدقة 1280x1024/12 ميكرومتر للمراقبة الخارجية
نظرة عامة على المنتج
iSE1212 هي وحدة كاميرا بالأشعة تحت الحمراء غير مبردة من سلسلة iSE من SensorMicro، مبنية على كاشف الأشعة تحت الحمراء غير المبرد بدقة 1280x1024/12 ميكرومتر مع دوائر معالجة إشارات احترافية ومنصة معالجة صور. تقوم بتحويل إشعاع الأشعة تحت الحمراء المستهدف بدقة إلى بيانات درجة حرارة دقيقة.
توفر وحدة التصوير الحراري غير المبردة عالية الدقة LWIR بدقة 1280x1024/12 ميكرومتر صورًا حرارية فائقة الوضوح لمجموعة متنوعة من التطبيقات بما في ذلك الرؤية الصناعية، ومكافحة الحرائق والإنقاذ، والمراقبة الأمنية، والمراقبة الخارجية، ورؤية الآلات، والإلكترونيات الاستهلاكية.
الميزات الرئيسية
- تصوير عالي الدقة مع مرئيات سلسة: تصوير حراري ميجابكسل بأداء خالٍ من التأخير، مجال رؤية أوسع، تغطية زاوية أكبر، نطاق اكتشاف أطول، وتفاصيل محسنة
- تشغيل بدون مصراع لأداء صامت: لا يلزم معايرة المصراع أثناء الاستخدام، مما يلغي تقطع الصورة الشائع في التصميمات التقليدية؛ التشغيل الصامت يساعد على تجنب اكتشاف الأهداف
- غني بالميزات وسهل التكامل: يدعم خوارزميات الدقة الفائقة، صورة داخل صورة، OSD قابل للتخصيص، وضع السكون، معايرة بنقرة واحدة، والتوافق مع شاشات Micro OLED المختلفة؛ متوافق مع مجموعة واسعة من العدسات البصرية والمكونات الموسعة للتطوير الثانوي السهل والتكامل المرن للنظام
مواصفات المنتج
| الموديل | iSE1212 |
|---|---|
| مؤشرات كاشف الأشعة تحت الحمراء | |
| مادة حساسة | VOx |
| الدقة | 1280×1024 |
| حجم البكسل | 12 ميكرومتر |
| الاستجابة الطيفية | 8 ميكرومتر ~ 14 ميكرومتر |
| NETD نموذجي | ≤30mK |
| معالجة الصور | |
| بكسلات فعالة | 1280×1024 |
| معدل إطارات رقمي | 25 هرتز/30 هرتز/50 هرتز |
| وقت البدء | 7 ثوانٍ |
| فيديو رقمي | YUV420/YUV422/RGB888/RAW |
| خوارزمية الصورة | NUC/DRC/DNS/DDE/SFFC |
| بدون مصراع | مدعوم |
| عرض الصورة | 10 أنواع (أبيض ساخن/حمم بركانية/أحمر حديدي/حديد ساخن/طبي/قطبي/قوس قزح 1/قوس قزح 2/صبغة/أسود ساخن) |
| اتجاه الصورة | أفقي/رأسي/قطري |
| تكبير رقمي | 1x/2x/4x/8x |
| سطوع الصورة | تلقائي/يدوي |
| تباين الصورة | تلقائي/يدوي |
| وضع التعويض | يدوي |
| شبكة التصويب | مدعوم |
| وظيفة النظام | |
| وضع السكون | مدعوم |
| إعداد القائمة | قابل للتخصيص |
| لغة القائمة | صيني / إنجليزي |
| معايرة الإزاحة | مدعوم |
| لوحات المفاتيح | ≥4 (وظائف الأزرار قابلة للتخصيص) |
| قيادة OLED | يدعم I2C، منفذ متوازي 16 بت/24 بت، إشارات شاشة القيادة مثل datavalid؛ قيادة مباشرة Micro OLED MDP03/Micro OLED MDP02/OLiGHTEK SVGA060/Sony ECX334A؛ يدعم إشارات عرض MIPI ويمكنه قيادة شاشة IBOE VX039FHP-NH4 مباشرة |
| برنامج الكمبيوتر | |
| برنامج الكمبيوتر | التحكم في الوحدة وعرض الفيديو |
| كهربائي | |
| واجهة خارجية قياسية | 50 دبوس: BP040SB-50-0114-B-R0 |
| واجهة الاتصال | TTL-232/USB |
| واجهة فيديو رقمية | DVP16/BT.1120/USB3.0/MIPI-DSI-4LANE |
| مكونات التوسيع | USB3.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE |
| جهد الإمداد | 2.7 فولت ~ 5.3 فولت |
| استهلاك الطاقة النموذجي | 1.2 واط@25 هرتز@23±3 درجة مئوية |
| ميكانيكي/عدسة | |
| حجم النواة العارية (مم) | 38×39×28 | 68×69×30.2 |
| وزن النواة العارية (جم) | 65±3 | 88.5±3 |
| عدسة بصرية | تركيز ثابت غير حراري: 14 مم/19 مم/25 مم/35 مم | تركيز ثابت غير حراري: 50 مم/100 مم عدسة آلية: 75 مم/100 مم/150 مم تقريب مستمر: 15~100 مم/25~75 مم/28~90 مم/30~180 مم/25~225 مم/30~300 مم |
| مكونات المصراع | اختياري |
| مستوى الحماية | IP67 (العدسة الأمامية) |
| التكيف البيئي | |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية ~ +85 درجة مئوية |
| الرطوبة | 5%~95%، غير متكثف |
| الاهتزاز | 5.35 جرام، اهتزاز عشوائي، 3 محاور |
| الصدمة | موجة جيبية نصفية، 40 جرام/11 مللي ثانية، اتجاه الصدمة المحور السيني، 3 مرات | 500 جرام@1 مللي ثانية |
| الشهادات | ROHS2.0/REACH |
التطبيقات الصناعية
تُستخدم وحدة التصوير الحراري iSE1212 على نطاق واسع في الرؤية الصناعية، ومكافحة الحرائق والإنقاذ، والمراقبة الأمنية، والمراقبة الخارجية، ورؤية الآلات، والإلكترونيات الاستهلاكية، والمجالات ذات الصلة.
مزايا نا
- وثائق كاملة: أدلة المنتج، أدلة الإعداد، ومراجع الاختيار للتنفيذ الفوري
- مساعدة التطوير والاختبار: اختبار متكامل للعينة، تقييم الأداء، وخدمات التحقق من المعلمات
- مجموعة أدوات مطور متقدمة: SDKs، APIs، خوارزميات، وأدوات تصحيح الأخطاء للتكامل العميق
- دعم فني عن بعد: دعم على مدار الساعة طوال أيام الأسبوع مع استجابة سريعة وحل في الوقت المناسب للمشكلات الحرجة
- الضمان: قطع غيار أصلية والالتزام الصارم بالعملية لاستعادة الأداء الأمثل
أسئلة متكررة
س1: هل 12 ميكرومتر أوضح بالتأكيد من 17 ميكرومتر بنفس الدقة؟
ليس بالضرورة. تعتمد وضوح الصورة على مزيج من كثافة البكسل وجودة العدسة وحساسية الكاشف. يتمتع 12 ميكرومتر بكثافة بكسل أعلى وإمكانات تفاصيل أكبر، ولكن ضعف دقة العدسة أو التجميع غير الدقيق سيؤدي إلى انحراف بصري وصور ضبابية. على العكس من ذلك، يوفر 17 ميكرومتر حساسية أعلى مع تفاصيل طبقة حرارية أكثر صلابة وقدرة أفضل على التعرف على الأهداف الضعيفة.
س2: ما هي المزايا الأساسية لدرجة البكسل الصغيرة؟
الفوائد الرئيسية هي تصغير الشريحة، وتصميم الجهاز خفيف الوزن، واستهلاك طاقة منخفض. يدعم الأجهزة بالأشعة تحت الحمراء المصغرة للمعدات المحمولة والقابلة للارتداء، مع توفير تفاصيل تصوير بعيدة أغنى في ظل نفس الظروف.
س3: ما هي القيم الأساسية لدرجة البكسل الكبيرة؟
تعزز مساحة التقاط الصور الكبيرة ذات البكسل الواحد استقبال الطاقة بالأشعة تحت الحمراء، مما يوفر حساسية أعلى لاختلافات درجات الحرارة الضعيفة، وقدرة أقوى على مقاومة التداخل، وتصويرًا أكثر استقرارًا في البيئات القاسية، إلى جانب عمليات ناضجة وتكاليف إجمالية أقل.
