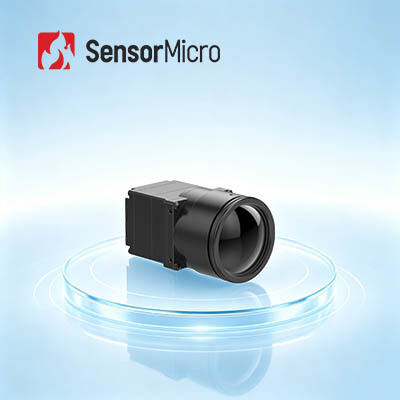

وحدة ميكروبولومتر غير مبردة من VOx بدقة 1280x1024 وحجم بكسل 12 ميكرومتر ومعدل إطارات 30 هرتز للتصوير الحراري
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | عملة1212 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 1280x1024/12 ميكرومتر | معدل الإطار الرقمي | 30 هرتز |
|---|---|---|---|
| المدى الطيفي | 8 ~ 14 ميكرومتر | NETD نموذجي | ≥40mK/F1.0/25 درجة مئوية |
| جهد الإمداد | 4.5 ~ 5.5 فولت | استهلاك الطاقة النموذجي | 1.0 واط |
| إبراز | وحدة قياس الميكروبات الدقيقة VOx غير المبردة,وحدة مقياس الميكروبات الدقيقة للتصوير الحراري,وحدة مقياس الميكروبات الدقيقة غير المبردة |
||
منتوج وصف
1280x1024 12μm وحدة VOx Microbolometer غير مبردة لحلول التصوير الحراري المرن
لمحة عامة عن المنتج
يستخدم جوهر كاميرا الأشعة تحت الحمراء COIN1212 كاشف الأشعة تحت الحمراء 1280 × 1024 / 12 ميكروبيكسل. تدعم خوارزميات معالجة الإشارات والتصوير المتقدمة المعمول بها بروتوكولات سلسلة قياسية ،إخراجات فيديو متعددة واختيارات عدسات شاملة. يمكنه من الكشف السريع عن النقاط الساخنة والتصوير الحراري الواضح ، مما يقلل من الحواجز أمام التنمية الثانوية. مناسب لمراقبة البنية التحتية ، والتصنيع الراقي ،مشاريع النقل الذكي والبحث العلمي.
الخصائص الرئيسية
التصوير عالي الوضوح، الكشف الدقيق
- دقة 1280 × 1024 / 12μm ميغا بيكسل تمكن من مجال عرض واسع وصور HD بعيدة المدى
- يلتقط تفاصيل الهدف الدقيقة بوضوح أثناء المراقبة عن قرب
كامل الميزات وفعالة من حيث التكلفة
- تم بناؤه مع كاشف الأشعة تحت الحمراء غير المبردة ذات الشكل الكبير الرائد في الصناعة
- متكاملة مع خوارزميات معالجة الصور المتقدمة لتعزيز وضوح الصورة وجودة البصر
الاندماج السريع، التنمية المتسارعة
- يدعم العديد من واجهات إخراج الصور بما في ذلك DVP و BT.1120
- إخراج بيانات الصورة RAW/YUV مع التحكم في الموانئ المتسلسلة
مواصفات المنتج
| النموذج | العملة 1212 |
|---|---|
| أجهزة الكشف عن الأشعة فوق البنفسجية | المواد الحساسة: VOx |
| دقة: 1280×1024 | |
| حجم البكسل: 12μm | |
| استجابة الطيفية: 8μm ~ 14μm | |
| NETD النموذجي: ≤40mK/F1.0/25°C | |
| معالجة الصور | معدل الإطار الرقمي: 30 هرتز |
| وقت البدء: 6 ثانية | |
| الفيديو التناظري: | |
| الفيديو الرقمي: RAW/YUV422 | |
| خوارزمية الصورة: تصحيح عدم التكافؤ (NUC) ، تقليل الضوضاء ثلاثية الأبعاد (3DNR) ، قمع الضوضاء ثنائية الأبعاد (DNS) ، ضغط النطاق الديناميكي (DRC) ، تعزيز الحافة (EE) | |
| عرض الصورة: 10 أنواع (البيض الساخن / الحمم البركانية / الحديد الأحمر / الحديد الساخن / الطبية / القطب الشمالي / قوس قزح 1 / قوس قزح 2 / اللون / الأسود الساخن) | |
| برامج الكمبيوتر | برنامج ICC: وحدات التحكم وعرض الفيديو |
| الكهرباء | واجهة خارجية قياسية: 50pin: DF40C-50DP-0.4V ((51)) ، (HRS، Male) |
| لوحة تمديد: USB30 | |
| واجهة الاتصال: TTL-232 | |
| واجهة الفيديو الرقمية: DVP16/BT.1120/MIPI | |
| تشغيل التيار الكهربائي: 4.5 ~ 5.5 فولت | |
| استهلاك الطاقة النموذجي: 1.0W | |
| الميكانيكية | حجم القلب العاري ((ملم): 14mm/19mm/25mm: 25.4mm×25.4mm×19.3mm؛ 35mm/50mm/100m: 35.4mm×35.4mm×17.8mm |
| وزن النواة العارية ((g): 14mm/19mm/25mm: 19.7±1g؛ 35mm/50mm/100m: 32.5±1g | |
| التكيف مع البيئة | درجة حرارة التشغيل: -40°C~+70°C |
| درجة حرارة التخزين: -45°C~+85°C | |
| الرطوبة: 5٪ ~ 95٪ ، غير مكثفة | |
| اهتزاز: 5.35grms، اهتزاز عشوائي، 3 محور | |
| تأثير: نصف موجة الجانب، 40g / 11ms، اتجاه التأثير المحور 3، الاتجاه 6 | |
| شهادة: ROHS2.0/REACH | |
| العدسات البصرية | العدسة البصرية: التركيز الثابت: 14mm/19mm/25mm/35mm/50mm/100mm |
| مستوى الحماية: IP67 ((العدسة الأمامية) |
التطبيقات الصناعية
يتم استخدام وحدة التصوير الحراري COIN1212 على نطاق واسع في مراقبة البنية التحتية الرئيسية والتصنيع الراقي والفحص الصناعي والبحث العلمي وما إلى ذلك.
الخدمة الموحدة
- وثائق كاملة:كتيبات المنتج، أدلة الإعداد، ومراجع الاختيار.
- مساعدة التطوير والاختبار:اختبار نموذج متكامل، تقييم الأداء، والتحقق من المعلمات سهلة.
- مجموعة أدوات المطورين المتقدمة:SDKs، واجهات برمجة التطبيقات، الخوارزميات، وأدوات تحديد الأخطاء للتكامل العميق.
- الدعم الفني عن بعد:دعم 24/7 - استجابة سريعة وحل في الوقت المناسب للمشاكل الحرجة.
- الضمان:أجزاء أصلية و اتباع عملية صارمة لاستعادة أداء مثالي.
الأسئلة الشائعة
ما هو التصوير الحراري بالأشعة تحت الحمراء؟
التصوير الحراري هو تقنية جديدة وفعالة من طريقة التشخيص غير الغازية تستند إلى الكشف عن درجة حرارة سطح الكائن.يتم تسجيل الأشعة تحت الحمراء (IR) المنبعثة من جسم وتصورها في شكل خريطة توزيع درجة الحرارة.
ما الذي يمكن استخدامه في التصوير الحراري بالأشعة تحت الحمراء؟
يمكن استخدام الصورة الحرارية تحت الحمراء لإجراء عمليات تفتيش للمنازل، وتحديد العيوب الهيكلية، والأخطاء الكهربائية، والأخطاء الميكانيكية، والتغيرات الفسيولوجية في الناس والحيوانات وغيرها الكثير.
ما هي مزايا التصوير الحراري بالأشعة تحت الحمراء؟
بالنسبة للاختبار غير المدمر ، فمن السهل الاختبار وسريع الاستجابة دون تلف ، مما يؤدي إلى توفير التكاليف وزيادة كفاءة العمل وتقليل استهلاك القوى العاملة والمعدات.
بالنسبة للكاميرا الحرارية الطبية، فهي فعالة جداً في إيجاد المشاكل الخفية في جسم الإنسان، آمنة بنسبة 100% دون إشعاع وألم، وهي أداة مثالية لفحص صحي مبكر.
