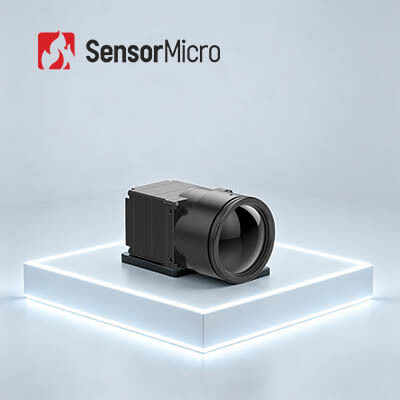

COIN1212 1280x1024 دقة 12μm حجم البكسل وحدة الأشعة تحت الحمراء غير المبردة لجميع الظروف الجوية
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | عملة1212 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 1280x1024/12 ميكرومتر | NETD نموذجي | ≥40mK/F1.0/25 درجة مئوية |
|---|---|---|---|
| المدى الطيفي | 8 ~ 14 ميكرومتر | معدل الإطار الرقمي | 30 هرتز |
| جهد الإمداد | 4.5 ~ 5.5 فولت | استهلاك الطاقة النموذجي | 1.0 واط |
| إبراز | 1280x1024 وحدة الأشعة تحت الحمراء غير المبردة,وحدة الأشعة تحت الحمراء غير المبردة عالية الاستقرار,وحدة الكاميرا الحرارية PLUG1212 |
||
منتوج وصف
COIN1212 الاستقرار العالي 1280x1024/12μm وحدة الأشعة تحت الحمراء غير المبردة لجميع ظروف الطقس
لمحة عامة عن المنتج
يتبنى جوهر كاميرا الأشعة تحت الحمراء COIN1212 كاشف الأشعة تحت الحمراء 1280 × 1024 @ 12μm مكبر من البكسلات. مدمج في خوارزميات معالجة الإشارات والتصوير المتقدمة ، يدعم بروتوكولات سلسلة رئيسية ،إخراجات فيديو متعددة وخيارات عدسات سلسلة كاملةالكشف السريع عن النقاط الساخنة والصور الحرارية الحادة تسهل التطوير الثانوي، مما يجعلها مثالية لمراقبة البنية التحتية والتصنيع الراقيمشروعات التصوير الحراري الذكي للنقل والبحوث.
الخصائص الرئيسية
- تصوير عالي الوضوح، الكشف الدقيق:توفر دقة 1280 × 1024 / 12μm ميغابيكسل تصويرًا عالي الجودة في مجال عرض واسع ومدى طويل. يلتقط تفاصيل الهدف الدقيقة بوضوح أثناء المراقبة عن قرب.
- كامل الميزات وفعالة من حيث التكلفة:تم بناؤه مع كاشف الأشعة تحت الحمراء غير المبردة ذات الشكل الكبير المتقدم في الصناعة متكاملة مع خوارزميات معالجة الصور المتقدمة لتعزيز وضوح الصورة وجودة البصر
- الاندماج السريع، التنمية المتسارعة:يدعم العديد من واجهات إخراج الصور بما في ذلك DVP و BT.1120يخرج بيانات الصورة RAW/YUV مع التحكم بالمنفذ التسلسلي.
مواصفات المنتج
| النموذج | العملة 1212 |
|---|---|
| أجهزة الكشف عن الأشعة فوق البنفسجية | |
| مواد حساسة | VOx |
| القرار | 1280×1024 |
| حجم البيكسل | 12μm |
| رد الفعل الطيفي | 8μm ~ 14μm |
| NETD النموذجي | ≤40mK/F1.0/25°C |
| معالجة الصور | |
| معدل الإطار الرقمي | 30 هرتز |
| وقت البدء | 6s |
| الفيديو التناظري | / |
| الفيديو الرقمي | RAW/YUV422 |
| خوارزمية الصورة | تصحيح عدم التكافؤ (NUC) الحد من الضوضاء ثلاثية الأبعاد (3DNR) قمع الضوضاء الثنائية الأبعاد ضغط النطاق الديناميكي (DRC) تعزيز الحافة (EE) |
| عرض الصورة | 10 أنواع (البيض الساخن / الحمم البركانية / الحديد الأحمر / الحديد الساخن / الطبية / القطب الشمالي / قوس قزح 1 / قوس قزح 2 / اللون / الأسود الساخن) |
| برامج الكمبيوتر | |
| برنامج ICC | وحدة التحكم و عرض الفيديو |
| الكهرباء | |
| واجهة خارجية قياسية | 50pin: DF40C-50DP-0.4V ((51)) ، (HRS، Male) |
| لوحة التوسيع | USB30 |
| واجهة الاتصال | TTL-232 |
| واجهة الفيديو الرقمية | DVP16/BT.1120/MIPI |
| فولتاج التغذية | 4.5~5.5فولت |
| استهلاك الطاقة النموذجي | 1.0W |
| الميكانيكية | |
| حجم القلب العاري ((ملم) | 14 ملم / 19 ملم / 25 ملم: 25.4 ملم × 25.4 ملم × 19.3 ملم 35 ملم / 50 ملم / 100 ملم: 35.4 ملم × 35.4 ملم × 17.8 ملم |
| وزن النواة العارية ((g) | 14mm/19mm/25mm: 19.7±1g 35 ملم / 50 ملم / 100 م: 32.5 ± 1 غرام |
| التكيف مع البيئة | |
| درجة حرارة العمل | -40°C~+70°C |
| درجة حرارة التخزين | -45°C~+85°C |
| الرطوبة | 5٪ إلى 95٪ ، غير مكثفة |
| اهتزاز | 5.35جرام، اهتزاز عشوائي، 3 محورات |
| التأثير | نصف موجة السينوس، 40g / 11ms، اتجاه التأثير المحور 3، الاتجاه 6 |
| الشهادة | ROHS2.0/REACH |
| العدسات البصرية | |
| العدسات البصرية | التركيز الثابت: 14 ملم / 19 ملم / 25 ملم / 35 ملم / 50 ملم / 100 ملم |
| مستوى الحماية | IP67 ((العدسة الأمامية) |
التطبيقات الصناعية
يتم استخدام وحدة التصوير الحراري COIN1212 على نطاق واسع في مراقبة البنية التحتية الرئيسية والتصنيع الراقي والفحص الصناعي والبحوث العلمية والمجالات ذات الصلة.
نقاط قوتنا
- محفظة منتجات متنوعة
- خبرة تقنية عميقة
- التحقق الصارم من الموثوقية يضمن ضمان الجودة
- تركز على الابتكار والتنفيذ العملي في الاستشعار بالأشعة تحت الحمراء
- خدمات الدعم الفني المهني والتنمية المشتركة
الأسئلة الشائعة
كيف يعمل كاشف الأشعة تحت الحمراء؟
تعمل أجهزة الكشف بالأشعة تحت الحمراء عن طريق استشعار الإشعاع الكهرومغناطيسي في نطاق الأشعة تحت الحمراء. تختلف آلية الكشف الدقيقة حسب نوع أجهزة الكشف بالأشعة تحت الحمراء.
أجهزة الكشف الحراري تعمل عن طريق قياس تغير درجة الحرارة الناجم عن امتصاص الأشعة تحت الحمراء.الميكروبولومترات تتكون من مصفوفة من عناصر مقاومة صغيرة حساسة للحرارةعندما يتم امتصاص إشعاع الأشعة تحت الحمراء من قبل الكاشف، فإنه يسبب ارتفاع درجة حرارة العنصر المقاوم،مما يؤدي إلى تغيير في المقاومة الكهربائية التي يمكن اكتشافها وتحويلها إلى صورة.
أجهزة الكشف عن الفوتونات، من ناحية أخرى، تعمل عن طريق تحويل الفوتونات من الأشعة تحت الحمراء إلى إشارات كهربائية.نوعان شائعان من أجهزة الكشف عن الفوتونات هما أجهزة الكشف الضوئية والموصلات الضوئيةأجهزة الكشف الضوئية تولّد جهداً عندما يتمّ امتصاص الفوتونات تحت الحمراء، في حين أن الموصلات الضوئية تزيد من موصلاتها عند امتصاص الفوتونات.
يمكن أن تستخدم أجهزة الكشف بالأشعة تحت الحمراء أيضًا آليات الكشف الأخرى ، مثل الكهرباء النارية ، حيث تؤدي تغيرات درجة الحرارة إلى شحنة في المادة ، أو التأثيرات الحرارية الكهربائية ،حيث يخلق فرق درجة الحرارة بين موادين جهداً.
يمكن معالجة الإشارة الخارجة من كاشف الأشعة تحت الحمراء وعرضها كصورة ، والتي يمكن استخدامها لمجموعة متنوعة من الأغراض ، مثل التصوير الحراري في التطبيقات الطبية أو الصناعية ،الاستشعار عن بعد للبيئة، والمسح الحراري في أنظمة الأمن
