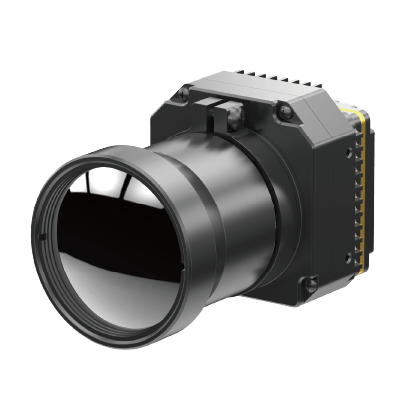

PLUG1212 وحدة الأشعة تحت الحمراء غير المبردة عالية الثبات 1280 × 1024 لجميع الظروف الجوية
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| القرار | 1280 × 1024/12 ميكرومتر | NETD | ＜ 50 مليون كلفن |
|---|---|---|---|
| النطاق الطيفي | 8 ~ 14 ميكرومتر | الحجم | 20x20x10.4 ملم |
| إبراز | 1280x1024 وحدة الأشعة تحت الحمراء غير المبردة,وحدة الأشعة تحت الحمراء غير المبردة عالية الاستقرار,وحدة الكاميرا الحرارية PLUG1212 |
||
منتوج وصف

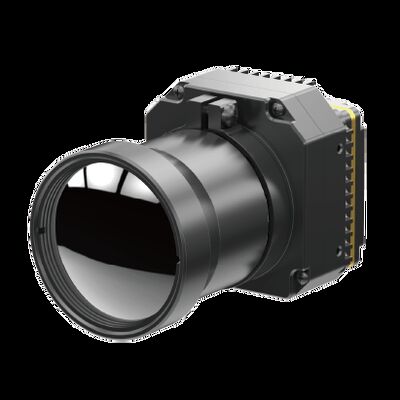

PLUG1212 الاستقرار العالي 1280x1024 وحدة الأشعة تحت الحمراء غير المبردة لجميع الظروف الجوية
وصف المنتج
يقدم PLUG1212 جوهر الكاميرا الحرارية غير المبردة صور حرارية تصل إلى 1280 × 1024 بكسل وتظهر لك أصغر التفاصيل.يقدم حجم البكسل المقلص 12μm دقة فضائية أفضل ويطابق تركيز العدسة البصرية الأقصر لتحقيق نفس المهمة المدى.
على عكس أنظمة التصوير الحراري المبردة التقليدية ، تعمل وحدة التصوير الحراري HD LWIR 1280x1024/12μm VOx غير المبردة دون الحاجة إلى نظام تبريد مشفق.هذا يؤدي إلى خفض كبير في التكاليف، زيادة قابلية النقل ، وتبسيط عملية الصيانة. تستخدم الوحدة مستشعر ميكروبولومتر غير متبريد متطور بناءً على تقنية VOx (أكسيد الفاناديوم) ،ضمان أداء التصوير الحراري الموثوق به والمتواصل.
التصميم المدمج للوحدة، مع أبعادها المُحسّنة لسهولة التكامل، يجعلها مناسبة للتركيب على الطائرات بدون طيار والأجهزة المحمولة، وأنظمة الأمن، وغيرها من المنصات المحمولة.هذه الوحدة خفيفة الوزن تم تصميمها لضمان التكامل السلس في الأنظمة القائمة، مما يوفر المرونة والتنوع في تطبيقات التصوير الحراري.
يتم تطبيق النواة الحرارية تحت الحمراء PLUG1212 في مجموعة واسعة من المناطق وتغطي حلول المعلومات البصرية ليلا ونهارا وضوء ضئيل وكل الظروف الجوية.
الخصائص الرئيسية
- التصوير الحراري الفائق الوضوح
- أداء مستقر
- جودة الصورة الواضحة والتفاصيل
- القدرة القوية على التكيف مع البيئة
مواصفات المنتج
| النموذج | PLUG1212 |
| أداء كاشف الأشعة تحت البنفسجية | |
| القرار | 1280×1024 |
| مساحة البكسل | 12μm |
| النطاق الطيفي | 8~14μm |
| NETD | <30mk |
| معالجة الصور | |
| معدل الإطار | 25 هرتز |
| وقت البدء | <25 ثانية |
| الفيديو التناظري | / |
| الفيديو الرقمي | HDMI/RAW/YUV/BT1120 |
| مكون التوسيع | USB/Camerlink |
| وضع الضبابية | خطية/مخطط/مختلطة |
| زيادة الرقمية | 1 ~ 8X تكبير مستمر، حجم خطوة 1/8 |
| عرض الصورة | الأسود الساخن / الأبيض الساخن / لون مزيف |
| توجيه الصورة | أفقياً/عمودياً/شمالياً |
| خوارزمية الصورة | NUC/AGC/IDE |
| المواصفات الكهربائية | |
| واجهة خارجية قياسية | واجهة 50pin_HRS |
| طريقة الاتصال | RS232-TTL، 115200bps |
| فولتاج التغذية | 5±0.5 فولت |
| استهلاك الطاقة النموذجي | <2.0W |
| الخصائص الجسدية | |
| الأبعاد (ملم) | 56×56×402 |
| الوزن | ≤ 220 غرام |
| التكيف مع البيئة | |
| درجة حرارة العملية | -40°C ~ +70°C |
| درجة حرارة التخزين | -45°C ~ +85°C |
| الرطوبة | 5% إلى 95%، غير مكثفة |
| اهتزاز | اهتزاز عشوائي 5.35grms، 3 محور |
| الصدمة | موجة نصف الجانب ، 40g / 11ms ، 3 محور 6 الاتجاه |
| البصريات | |
| العدسة الاختيارية | التركيز الثابت: 19mm/25mm |
التطبيقات الصناعية
ويتم استخدام وحدة التصوير تحت الحمراء PLU1212 على نطاق واسع في مجال الأمن والمراقبة والخارج وإطفاء الحرائق والإنقاذ وإنفاذ القانون والإنقاذ وADAS والحمولة المفيدة للطائرات بدون طيار وما إلى ذلك.
المعارض
الأسئلة الشائعة
1كيف يعمل كاشف الأشعة تحت الحمراء؟
تعمل أجهزة الكشف بالأشعة تحت الحمراء عن طريق استشعار الإشعاع الكهرومغناطيسي في نطاق الأشعة تحت الحمراء. تختلف آلية الكشف الدقيقة اعتمادًا على نوع أجهزة الكشف بالأشعة تحت الحمراء.
أجهزة الكشف الحراري تعمل عن طريق قياس تغير درجة الحرارة الناجم عن امتصاص الأشعة تحت الحمراء.الميكروبولومترات تتكون من مصفوفة من عناصر مقاومة صغيرة حساسة للحرارةعندما يتم امتصاص إشعاع الأشعة تحت الحمراء من قبل الكاشف، فإنه يسبب ارتفاع درجة حرارة العنصر المقاوم،مما يؤدي إلى تغيير في المقاومة الكهربائية التي يمكن اكتشافها وتحويلها إلى صورة.
أجهزة الكشف عن الفوتونات، من ناحية أخرى، تعمل عن طريق تحويل الفوتونات من الأشعة تحت الحمراء إلى إشارات كهربائية.نوعان شائعان من أجهزة الكشف عن الفوتونات هما أجهزة الكشف الضوئية والموصلات الضوئيةأجهزة الكشف الضوئية تولّد جهدًا عندما يتمّ امتصاص الفوتونات تحت الحمراء، في حين أن الموصلات الضوئية تزيد من موصلاتها عند امتصاص الفوتونات.
يمكن أن تستخدم أجهزة الكشف بالأشعة تحت الحمراء أيضًا آليات الكشف الأخرى ، مثل الكهرباء النارية ، حيث تؤدي تغيرات درجة الحرارة إلى شحنة في المادة ، أو التأثيرات الحرارية الكهربائية ،حيث يخلق فرق درجة الحرارة بين موادين جهداً.
يمكن معالجة الإشارة الخارجة من كاشف الأشعة تحت الحمراء وعرضها كصورة ، والتي يمكن استخدامها لمجموعة متنوعة من الأغراض ، مثل التصوير الحراري في التطبيقات الطبية أو الصناعية ،الاستشعار عن بعد للبيئة، والمسح الحراري في أنظمة الأمن
