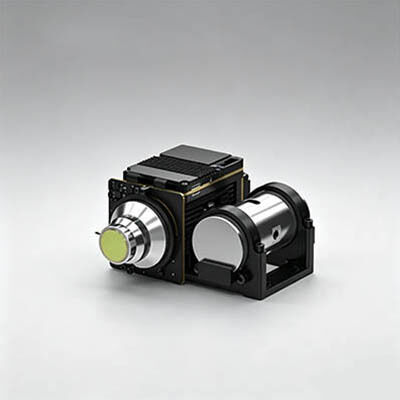

غافين GC1210HMF محور كاميرا الأشعة تحت الحمراء المبردة بالحر مع دقة 1280x1024 للكشف عن المدى الطويل
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | جافين GC1210HMF |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 1280 × 1024 / 10 ميكرومتر | NETD | 20mK(F2); 25 م ك (F4) |
|---|---|---|---|
| المدى الطيفي | 3.7μm ± 0.2μm ~ 4.8μm ± 0.2μm | مقاس | 101 × 101 × 54 ملم |
| معدل الإطار | 50 هرتز | مزود الطاقة | 12 فولت ± 1 فولت |
| إبراز | MWIR Camera Core عالية الحساسية,MWIR Camera Core مع لوحة تقارب,وحدة 17mK mct |
||
منتوج وصف
حل GAVIN GC1210HMF لكاميرا الأشعة تحت الحمراء المبردة الساخنة الأساسية SWaP للكشف طويل المدى
نظرة عامة على المنتج
يتميز قلب كاميرا الأشعة تحت الحمراء GAVIN GC1210HMF بكاشف مبرد بالأشعة تحت الحمراء متوسطة الموجة (MWIR) بدرجة حرارة تشغيل عالية 1280×1024/10μm. بالمقارنة مع حلول MWIR التقليدية 640×512/15μm، فإنها توفر درجة بكسل أصغر بمقدار الثلث ومجموعة دقة أعلى بأربعة أضعاف، مما يعزز الدقة المكانية ووضوح الصورة بشكل كبير. ومن خلال دمجه مع خوارزميات معالجة الصور المتقدمة، فإنه يوفر صورًا عالية الدقة ومفصلة بدقة بالأشعة تحت الحمراء بدقة ميجابكسل.
مدعومًا بتقنية HOT، يعمل قلب كاميرا الأشعة تحت الحمراء GAVIN GC1210HMF على تحسين أداء SWaP بشكل كبير من خلال توفير حجم صغير وتصميم خفيف الوزن واستهلاك منخفض للطاقة، مما يجعله حلاً مثاليًا لأنظمة الأشعة تحت الحمراء طويلة المدى مع متطلبات صارمة للمساحة والتكامل.
الميزات الرئيسية
- تصوير ميجابيكسل، جودة فائقة
- تم تطويره استنادًا إلى كاشف الأشعة تحت الحمراء المبرد بـ 1280×1024/10μm HOT MWIR، مما يوفر جودة صورة عالية الوضوح ودقيقة
- متكامل مع خوارزميات معالجة الصور المتقدمة مثل DRC وتقليل الضوضاء ثنائية وثلاثية الأبعاد وتحسين حافة EE للحصول على تصوير أكثر وضوحًا
- تقنية HOT لتحسين SWaP النهائي
- يدعم التشغيل بدرجة حرارة عالية تصل إلى 150 كلفن، مع وقت تبريد أقل من 4 دقائق
- أبعاد مدمجة تصل إلى 101 × 101 × 54 ملم، وخفيفة الوزن بوزن 570 جرامًا فقط
- واجهات غنية، وسهولة التكامل
- يدعم مخرجات الفيديو Cameralink/USB3.0/GigE/HDMI/SDI/MIPI/الألياف البصرية
- إخراج بيانات صورة RAW/YUV مرنة
مواصفات المنتج
| نموذج | جافين GC1210HMF حار MWIR تبريد كاميرا الأشعة تحت الحمراء الأساسية |
|---|---|
| المؤشرات | |
| دقة | 1280×1024 |
| حجم البكسل | 10 ميكرومتر |
| الاستجابة الطيفية | 3.7μm ± 0.2μm ~ 4.8μm ± 0.2μm |
| كاشف الأشعة تحت الحمراء NETD (23 درجة مئوية) | 20 م ك (F2) 25 م ك (F4) |
| معالجة الصور | |
| معدل الإطار | 50 هرتز |
| التكبير الرقمي | تقريب رقمي مستمر من 1× إلى 8× |
| اتجاه الصورة | الوجه أفقيًا/عموديًا/قطريًا |
| خوارزمية الصورة | جمهورية الكونغو الديمقراطية، تقليل ضوضاء الصورة ثنائية وثلاثية الأبعاد، EE |
| الفيديو الرقمي | المعيار: DVP الخيار: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/ألياف بصرية أحادية الوضع/ألياف بصرية متعددة الأوضاع |
| المزامنة الخارجية | المعيار: LV-TTL الخيار: RS422/LVDS |
| تواصل | المعيار: USB2.0/LV-TTL الخيار: RS422/CAN/USB3.0/GigE |
| مزود الطاقة | 12 فولت ± 1 فولت |
| استهلاك ثابت للطاقة (23 درجة مئوية) | ≥8 واط |
| وقت التبريد (23 درجة مئوية) | ≥4 دقيقة |
| الحجم (مم) | 101×101×54 |
| الوزن (ز) | ≥570 |
| درجة حرارة التشغيل | -40 درجة مئوية~+71 درجة مئوية |
| عدسة بصرية | التركيز الثابت: 15 مم/F2 التكبير المستمر: 15~300 ملم/F4 30~500 ملم/F4 |
التطبيقات الصناعية
- NDT (الاختبار غير المدمر)
- المراقبة البيئية
- مراقبة بعيدة المدى
- البحث العلمي
مزايانا
- حساسية عالية وأداء ممتاز
- التكنولوجيا الرائدة عالميا في صناعة الأشعة تحت الحمراء
- تتوفر العديد من أجهزة الكشف عن الأشعة تحت الحمراء - كاشفات الأشعة تحت الحمراء غير المبردة والمبردة بتنسيقات وأحجام بكسل مختلفة
- إنتاج بكميات كبيرة لضمان التسليم السريع - ثلاثة خطوط إنتاج بقدرة إنتاجية سنوية تصل إلى ملايين أجهزة الكشف
الأسئلة المتداولة
1. في أي الصناعات يتم استخدام أجهزة الكشف بالأشعة تحت الحمراء ذات مصفوفة المستوى البؤري؟
يعد كاشف المستوى البؤري بالأشعة تحت الحمراء المكون الأساسي لنظام التصوير الحراري، وهو المفتاح لاكتشاف معلومات الأشعة تحت الحمراء الخاصة بالأشياء وتحديدها وتحليلها. لديها مجموعة واسعة من التطبيقات في حركة المرور والتفتيش ومراقبة الأمن والأرصاد الجوية والطب وغيرها من الصناعات.
2. ما هي خصائص كاشفات المستوى البؤري بالأشعة تحت الحمراء المبردة وغير المبردة؟
يمكن تقسيم كاشفات المستوى البؤري بالأشعة تحت الحمراء إلى كاشف المستوى البؤري بالأشعة تحت الحمراء المبرد وكاشف المستوى البؤري بالأشعة تحت الحمراء غير المبردة. يعمل كاشف الأشعة تحت الحمراء المبرد في بيئة فراغ ذات درجة حرارة منخفضة مع حساسية عالية ويمكنه التمييز بين الاختلافات الأكثر دقة في درجات الحرارة، في حين أن كاشف المستوى البؤري بالأشعة تحت الحمراء غير المبردة لا يحتاج إلى بيئة مبردة ويمكنه العمل في درجة حرارة الغرفة.
