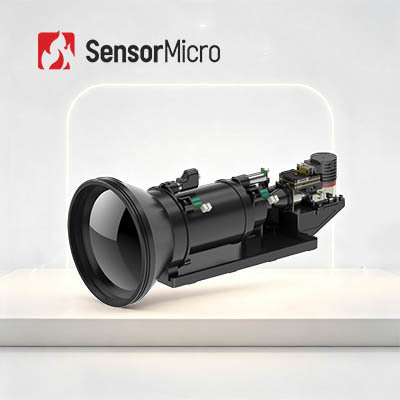

وحدة التصوير الحراري MWIR المبردة بدقة 640x512 مع 16mK NETD
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | جافين GC615MA |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| يكتب | وحدة الكاميرا الحرارية المبردة | وزن | ≥680 جرام |
|---|---|---|---|
| دقة | 640x512/15 ميكرومتر | كاشف الأشعة تحت الحمراء NETD (23 درجة مئوية) | 16 م ك (F2)؛ 18 م ك (F4) |
| مقاس | 142×58.5×80 ملم | منتصف الطول الموجي | 3.7 ~ 4.8 ميكرومتر |
| إبراز | وحدة التصوير الحراري MWIR,وحدة التصوير الحراري ذات معدل الإطارات العالي |
||
منتوج وصف
وحدة تصوير حراري MWIR مبردة بمعدل إطارات عالٍ 640x512/15 ميكرومتر
نظرة عامة على المنتج
وحدة تصوير حراري MWIR مبردة بمعدل إطارات عالٍ 640x512/15 ميكرومتر مع مبرد RS058
GAVIN GC615MA هي وحدة تصوير حراري متوسطة الموجة مبردة. تتكون من كاشف أشعة تحت حمراء MWIR بدقة 640x512/15 ميكرومتر مع مبرد ستيرلينغ منخفض الحرارة RS058، كما تم تضمين إلكترونيات الأجهزة وخوارزميات معالجة الصور المختلفة بالفعل لتقديم صور حرارية حادة وواضحة.
تم تضمين خوارزميات معالجة صور مختلفة بالفعل في إلكترونيات GAVIN GC615MA لإخراج صور واضحة بالأشعة تحت الحمراء في الظلام الدامس أو الظروف الجوية السيئة. يمكنها اكتشاف وتحديد المخاطر والتهديدات على مسافة طويلة مع تقديم المزيد من تفاصيل الهدف على مسافة قصيرة.
عند دمجها مع كاشف الأشعة تحت الحمراء MWIR المبرد بدقة 640x512 / 15 ميكرومتر، يمكن تكوين معدل إطارات GAVIN GC615MA حتى 100 هرتز، وهو مناسب جدًا للتطبيقات التي تتطلب مراقبة الأجسام المتحركة بسرعة.
نحن متخصصون في تصميم وتصنيع وبيع وتسويق كاشفات الأشعة تحت الحمراء الحرارية وأنظمة الكاميرات الحرارية الأساسية. يمكننا تزويد عملائنا بمجموعة متنوعة من حلول التصوير الحراري بالأشعة تحت الحمراء التي تقلل من وقت التطوير الثانوي وتقلل بشكل كبير من التكلفة على العملاء.
الميزات الرئيسية
- FPA رئيسي، توافق واسع
- تم تطويره بناءً على كاشف أشعة تحت حمراء MWIR مبرد بدقة 640 × 512 / 15 ميكرومتر، مما يضمن جودة صورة مستقرة
- خوارزميات صور مدمجة من الجيل التالي بما في ذلك DRC، وتقليل الضوضاء ثنائي وثلاثي الأبعاد، و EE (تحسين الحواف) للحصول على تصوير أوضح
- موثوقية عالية، حساسية عالية
- الأشعة تحت الحمراء متوسطة الموجة المبردة تضمن تنوعًا واتساقًا ممتازين
- حساسية حرارية عالية مع NETD منخفض يصل إلى 16mK
- سهولة التكامل، تكوين مرن
- واجهة فيديو Cameralink مع إخراج بيانات صور RAW/YUV
- تكوينات بصرية متعددة للتقريب المستمر متاحة
مواصفات المنتج
| الموديل | GAVIN GC615MA |
|---|---|
| المؤشرات | |
| الدقة | 640 × 512 |
| حجم البكسل | 15 ميكرومتر |
| الاستجابة الطيفية | 3.7 ميكرومتر ± 0.2 ميكرومتر ~ 4.8 ميكرومتر ± 0.2 ميكرومتر |
| كاشف الأشعة تحت الحمراء NETD (23 درجة مئوية) | 16mK (F2) 18mK (F4) |
| معالجة الصور | |
| معدل الإطارات | 50 هرتز / 100 هرتز |
| التقريب الرقمي | تقريب رقمي مستمر من 1x إلى 8x |
| اتجاه الصورة | قلب أفقي / رأسي / قطري |
| خوارزمية الصورة | DRC، تقليل ضوضاء الصورة ثنائي وثلاثي الأبعاد، EE |
| كهربائي | |
| فيديو تناظري | PAL/NTSC |
| فيديو رقمي | قياسي: DVP/LVDS/USB2.0@50Hz اختياري: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/ألياف بصرية أحادية النمط/ألياف بصرية متعددة الأنماط |
| مزامنة خارجية | قياسي: LV-TTL اختياري: RS422/LVDS |
| الاتصال | قياسي: USB2.0/LV-TTL اختياري: RS422/CAN/USB3.0/GigE |
| مزود الطاقة | 24 فولت ± 4 فولت |
| استهلاك الطاقة الثابت (23 درجة مئوية) | ≤10 واط |
| وقت التبريد (23 درجة مئوية) | ≤8 دقائق |
| الحجم (مم) | 142 × 58.5 × 80 |
| الوزن (جم) | ≤680 |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +71 درجة مئوية |
| عدسة بصرية | |
| خيارات العدسة | تركيز ثابت: 25 مم / F2 تقريب مستمر: 30 ~ 240 مم / F4، 15 ~ 300 مم / F4، 45 ~ 450 مم / F4، 35 ~ 690 مم / F4، 32 ~ 730 مم / F4 |
تطبيقات صناعية
- الاختبار غير الإتلافي (NDT)
- المراقبة البيئية
- المراقبة بعيدة المدى
- البحث العلمي
خدمة موحدة
وثائق كاملة: أدلة المنتج، أدلة الإعداد، ومراجع الاختيار. ابدأ بدون تخمين.
مساعدة في التطوير والاختبار: اختبار متكامل للعينة، تقييم الأداء، والتحقق من المعلمات بسهولة.
مجموعة أدوات مطور متقدمة: SDKs، APIs، خوارزميات، وأدوات تصحيح الأخطاء للتكامل العميق.
دعم فني عن بعد: دعم على مدار الساعة طوال أيام الأسبوع - استجابة سريعة وحل في الوقت المناسب للمشكلات الحرجة.
الضمان: قطع غيار أصلية والالتزام الصارم بالعملية لاستعادة الأداء الأمثل.
أسئلة متكررة
1. ما هو التصوير الحراري بالأشعة تحت الحمراء؟
التصوير الحراري بالأشعة تحت الحمراء هو طريقة لاستخدام الإشعاع الحراري والطاقة الحرارية لجمع معلومات حول الأجسام، من أجل تكوين صور لها، أو الحصول على معلومات درجة الحرارة للأجسام، حتى في بيئات الرؤية المنخفضة.
2. ما هي الاعتبارات الرئيسية في كاشف الأشعة تحت الحمراء / الوحدة الحرارية لتطبيقك؟
- دقة الكاشف
- حجم البكسل
- NETD
- جودة الصورة
- خيارات العدسة
- استهلاك الطاقة
- الحجم والوزن
- الواجهة الميكانيكية والكهربائية
- الميزانية
3. كيف تختار عدسة كاميرا حرارية مناسبة بالأشعة تحت الحمراء؟
- العدسة القياسية يمكن أن تلبي الأهداف العادية على مسافة مناسبة
- بالنسبة للعدسة المقربة، فهي مناسبة للأهداف الصغيرة نسبيًا وتحتاج إلى رؤيتها من مسافة بعيدة
- لرؤية المزيد من التفاصيل للأجسام على مسافة قريبة، العدسة ذات الزاوية الواسعة أفضل
- العدسة الماكرو لرؤية هدف صغير جدًا على مسافة قريبة، مثل دائرة شريحة
