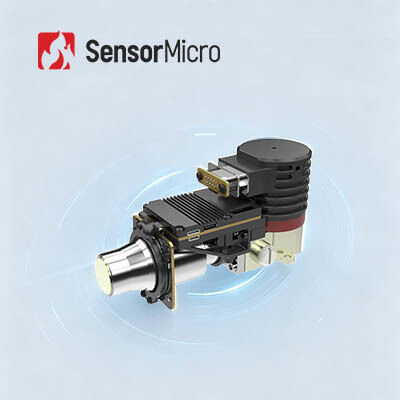

320x256 دقة 30μm حجم البكسل وحدة الكاميرا تحت الحمراء المبردة للكشف عن تسرب الغاز SF6
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | LFM330C2 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| أسلوب | وحدة الأشعة تحت الحمراء المبردة | دقة | 320 × 256 / 30 ميكرومتر |
|---|---|---|---|
| NETD نموذجي | 20 م ك (F1.5) | المدى الطيفي | 10.3μm ± 0.1μm ～ 10.9μm ± 0.1μm |
| مقاس | ≥142×58.5×80 ملم | معدل الإطار | 60 هرتز |
| إبراز | وحدات الكاميرا المبردة 320 × 256,وحدات الكاميرا المبردة بعدسة 55 مم,وحدات الكاميرا المبردة بالغاز للمركبات العضوية المتطايرة |
||
منتوج وصف
وحدة كاميرا الأشعة تحت الحمراء المبردة بدقة 320 × 256 / 30 ميكرومتر للكشف عن تسرب غاز سداسي فلوريد الكبريت
نظرة عامة على المنتج
يُستخدم سداسي فلوريد الكبريت (SF₆) على نطاق واسع في معدات الطاقة عالية الجهد وله تأثير قوي على الاحتباس الحراري، بينما الأمونيا هي مبرد صناعي شائع شديد السمية وسهل التطاير. تعمل نواة كاميرا الأشعة تحت الحمراء للكشف عن تسرب الغاز LFM330C2، والمجهزة بكاشف LFD330C2 عالي الأداء القائم على تقنية Superlattice من النوع الثاني (T2SL)، في النطاق الطيفي 10.3-10.9 ميكرومتر.
يقدم هذا الحل حساسية عالية واستقرارًا ممتازًا وتكاملًا مرنًا، مما يتيح الكشف المرئي عن بعد وبدون تلامس لـ SF₆ والأمونيا والإيثيلين والغازات الصناعية النموذجية الأخرى. يوفر حلاً فعالاً لمراقبة سلامة المعدات والإدارة البيئية.
الميزات الرئيسية
- الكشف عن الغازات طويلة الموجة: مجهزة بكاشف الأشعة تحت الحمراء LWIR LFD330C2 المطوّر ذاتيًا، والمُحسَّن للكشف عن SF₆/NH₃
- تحديد واسع للغازات: يغطي SF₆ و NH₃ و 26+ غازًا صناعيًا ضمن نفس النطاق الطيفي
- تصوير مُحسَّن: خوارزمية HSM المدمجة لتعزيز الغاز تحسن بشكل كبير تباين الصورة
- سهولة التكامل: واجهات متعددة مدعومة بما في ذلك إخراج صور RAW/YUV للتكامل السريع للنظام
- كشف شامل: يدعم تحديد ما لا يقل عن 26 غازًا مختلفًا
مواصفات المنتج
| الموديل | LFM330C2 |
|---|---|
| الدقة | 320 × 256 |
| حجم البكسل | 30 ميكرومتر |
| الاستجابة الطيفية | 10.3 ميكرومتر ± 0.1 ميكرومتر ~ 10.9 ميكرومتر ± 0.1 ميكرومتر |
| NETD النموذجي | 20mK (F1.5) |
| معدل البكسل الفعال | ≥ 99.5% |
| معدل الإطارات | 60 هرتز |
| الفيديو الرقمي | قياسي: DVP/LVDS/USB2.0 اختياري: Cameralink/USB3.0/GigE/SDI/MIPI/ألياف بصرية أحادية الوضع/ألياف بصرية متعددة الأوضاع |
| الاتصال | قياسي: USB2.0/LV-TTL اختياري: RS422/CAN/USB3.0/GigE |
| وقت التبريد (23 درجة مئوية) | ≤ 8 دقائق عند 24 فولت |
| الطاقة المستقرة (23 درجة مئوية) | ≤ 13 واط |
| الحجم (مم) | ≤ 142 × 58.5 × 80 |
| الوزن (جم) | ≤ 680 |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +71 درجة مئوية |
| درجة حرارة التخزين | -55 درجة مئوية ~ +71 درجة مئوية |
| البعد البؤري | 25 مم |
التطبيقات الصناعية
تُستخدم كاميرا التصوير الحراري للكشف عن تسرب الغاز LFM330C2 للكشف عن سداسي فلوريد الكبريت (SF₆) والكشف عن تسرب الغاز بما في ذلك:
- سداسي فلوريد الكبريت (SF₆)
- الأمونيا اللامائية
- سيانو أكريلات الإيثيل ("الغراء الفائق")
- ثاني أكسيد الكلور
- حمض الخليك
- R-12 (الفريون)
- الإيثيلين
- ميثيل إيثيل كيتون (MEK)
- كلوريد الأسيتيل
- بروميد الأليل
- كلوريد الأليل
- فلوريد الأليل
- بروميد الميثيل
- R-11 (الفريون)
- الفوران
- الهيدرازين
- ميثيل سيلان
- ميثيل فينيل كيتون
- الأكرولين
- البروبيلين
- رباعي هيدرو الفوران
- ثلاثي كلورو الإيثيلين
- سداسي فلوريد اليورانيوم
- كلوريد الفينيل
- سيانيد الفينيل
مزايا المنتج
- محفظة منتجات متنوعة: مجموعة واسعة من تنسيقات المنتجات بما في ذلك كاشفات الأشعة تحت الحمراء، ونوى الكاميرات، والوحدات
- تنوع غني في المنتجات: مجموعات متعددة من دقة المصفوفة، وأحجام البكسل، والنطاقات الموجية، وخيارات العدسات
- أداء متميز: تصوير واضح، حجم مدمج، استهلاك طاقة منخفض، حساسية عالية، وموثوقية قوية
- سهولة التكامل: خيارات واجهة متعددة للتكامل المباشر والتطوير السريع
أسئلة متكررة
ما هو التصوير الحراري بالأشعة تحت الحمراء؟
في الطبيعة، يمكن لجميع الأجسام التي تزيد درجة حرارتها عن الصفر المطلق (-273 درجة مئوية) أن تشع أشعة تحت حمراء. باستخدام كاشف كاميرا الأشعة تحت الحمراء لقياس فرق درجة حرارة الإشعاع تحت الحمراء بين الهدف نفسه والخلفية، يمكنك الحصول على صور تحت حمراء مختلفة، والتي تسمى أيضًا الصور الحرارية.
كيف تعمل كاشفات الأشعة تحت الحمراء؟
يدخل الإشعاع تحت الأحمر الذي تشعه الهدف إلى نطاق استشعار الكاشف الحراري، ثم يقوم كاشف الأشعة تحت الحمراء بتحويل إشارة الإشعاع ذات الكثافة المختلفة إلى إشارة كهربائية مقابلة، ثم من خلال التضخيم ومعالجة الفيديو، يشكل صورة الأشعة تحت الحمراء التي يمكن للعين المجردة ملاحظتها.
ما هي مزايا كاشفات الأشعة تحت الحمراء المبردة؟
يعمل كاشف مستوى بؤبؤ الأشعة تحت الحمراء المبرد عند درجة حرارة منخفضة يتم توفيرها بواسطة مبرد حاوية الكاشف (DDC). يتمتع بحساسية عالية ويمكنه تمييز فروق درجات الحرارة الأكثر دقة من كاشف الأشعة تحت الحمراء غير المبرد. يمكنه اكتشاف وتحديد وتمييز الأجسام على مسافة بعيدة جدًا تزيد عن عشرة كيلومترات. هيكل الكاشف المبرد معقد للغاية مما يؤدي إلى تكلفة أعلى نسبيًا من الكاشف غير المبرد.
