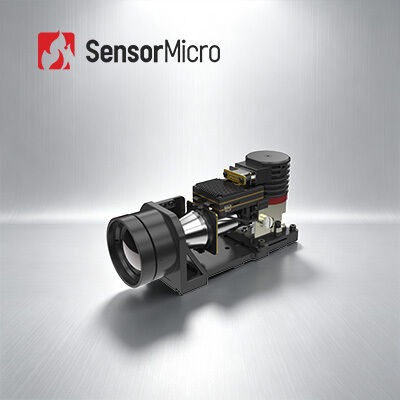

دقة 640×512 بكسل 25 ميكرومتر كاميرا الأشعة تحت الحمراء المبردة LWIR لدمج الأنظمة بعيدة المدى
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | جافين GC625LC |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| نوع الكاشف | كاشف الأشعة تحت الحمراء LWIR المبرد | كاشف الأشعة تحت الحمراء NETD (23 درجة مئوية) | 20mk (F2) |
|---|---|---|---|
| دقة | 640x512 | درجة البكسل | 25μm |
| معدل الإطار | 100 هرتز/200 هرتز | منتصف الطول الموجي | 7.7μm ± 0.2μm ～ 9.4μm ± 0.3μm |
| إبراز | وحدة الكاميرا المصغرة MWIR,وحدة الكاميرا المصغرة GAVIN615B |
||
منتوج وصف
640×512/25 ميكرومتر كاميرا حرارية مبردة LWIR لدمج الأنظمة بعيدة المدى
نظرة عامة على المنتج
تدمج نواة الكاميرا الحرارية GAVIN GC625LC كاشف الأشعة تحت الحمراء المبرد LWIR من نوع Type-II Superlattice (T2SL) بدقة 640×512/25 ميكرومتر. تتضمن نواة الكاميرا المتقدمة هذه خوارزميات متعددة لمعالجة الصور، مما يجعلها مناسبة بشكل خاص للاستطلاع والكشف في البيئات الصعبة مثل الظروف المغبرة أو ضوء الشمس القوي مع تداخل انعكاسي. بدعم واجهات الفيديو الرئيسية المختلفة، توفر سهولة التطوير والتكامل المرن، مما يجعلها خيارًا مثاليًا لدمج أنظمة LWIR عالية الأداء بعيدة المدى.
بفضل حجمها المدمج، تتيح وحدة الكاميرا الحرارية المبردة GAVIN GC625LC سهولة الدمج في أنظمة أو أدوات مختلفة، مما يسمح للمدمجين بإجراء تطوير ثانوي مع تقليل تكلفة تطبيقات التصوير الحراري بشكل كبير.
الميزات الرئيسية
- مصفوفة بؤرية رئيسية، حجم بكسل أكبر - تم تطويرها باستخدام كاشف الأشعة تحت الحمراء المبرد LWIR بدقة 640×512/25 ميكرومتر لتصوير مستقر وتطبيق واسع، معززة بخوارزميات صور الجيل التالي بما في ذلك DRC، وتقليل الضوضاء ثنائي وثلاثي الأبعاد، وتعزيز حواف EE لتصوير أوضح
- LWIR مع مقاومة للتداخل - مقاومة قوية للغبار والوهج، قابلة للتكيف مع البيئات المعقدة، قادرة على اكتشاف الأجسام ذات درجات الحرارة المنخفضة، تتميز بتقنية Type-II Superlattice بكفاءة كمومية وتوحيد ممتازين
- واجهات غنية، سهولة التكامل - واجهات صور متعددة: CameraLink/USB 3.0/GigE/HDMI/SDI/MIPI/Fiber، إخراج بيانات صور RAW/YUV مرن
مواصفات المنتج
| الموديل | GAVIN GC625LC |
|---|---|
| المؤشرات | |
| الدقة | 640×512 |
| حجم البكسل | 25 ميكرومتر |
| الاستجابة الطيفية | 7.7 ميكرومتر±0.2 ميكرومتر ~ 9.4 ميكرومتر±0.3 ميكرومتر |
| NETD لكاشف الأشعة تحت الحمراء (23 درجة مئوية) | 20mK(F2) |
| معالجة الصور | |
| معدل الإطارات | 100 هرتز/200 هرتز |
| وضع التعتيم | خطي/مدرج تكراري/مختلط |
| التكبير الرقمي | تكبير رقمي مستمر من 1× إلى 8× |
| اتجاه الصورة | قلب أفقي/رأسي/قطري |
| خوارزمية الصورة | DRC، تقليل ضوضاء الصورة ثنائي وثلاثي الأبعاد، EE |
| كهربائي | |
| فيديو رقمي | قياسي: DVP اختياري: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/ألياف بصرية أحادية الوضع/ألياف بصرية متعددة الأوضاع |
| مزامنة خارجية | قياسي: LV-TTL اختياري: RS422/LVDS |
| اتصال | قياسي: USB2.0/LV-TTL اختياري: RS422/CAN/USB3.0/GigE |
| مزود الطاقة | 24 فولت±4 فولت |
| استهلاك الطاقة الثابت (23 درجة مئوية) | ≤18 واط |
| وقت التبريد (23 درجة مئوية) | ≤9 دقائق |
| الحجم (مم) | 148×59×81 |
| الوزن (جم) | ≤730 |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +71 درجة مئوية |
| عدسة بصرية | |
| خيارات العدسة | تركيز ثابت: 55 مم/F2 |
التطبيقات الصناعية
تُستخدم وحدة الكاميرا الحرارية GAVIN GC625LC على نطاق واسع في العديد من المجالات مثل الاختبارات غير الإتلافية، والمراقبة البيئية، والمراقبة بعيدة المدى، والبحث العلمي، والمزيد.
مزايا نا
أسئلة متكررة
1. ما هو الفرق بين كاشف Cooled MCT وكاشف T2SL؟
الضوء المنخفض يحتاج إلى ضوء طبيعي ويحول الصورة الضعيفة للضوء الطبيعي إلى صورة إلكترونية محسنة من خلال مكبر الصورة؛ الأشعة تحت الحمراء النشطة تصدر الأشعة تحت الحمراء بنشاط وتستخدم شعاع الأشعة تحت الحمراء المنعكس من الهدف. لديها ضعف كبير في التخفي؛ التصوير الحراري لا يحتاج إلى أي ضوء وهو رؤية ليلية سلبية بالأشعة تحت الحمراء تكتشف فرق الإشعاع تحت الأحمر بين الأهداف والمشهد أو أجزاء مختلفة من الجسم. لا تتأثر بتغيرات ظروف الإضاءة المحيطة، أثناء الليل أو حتى في الضباب والمطر والبيئات القاسية الأخرى.
2. كيف تختار اللون الزائف المناسب للتصوير الحراري؟
- اللون الرمادي الأبيض أكثر ملاءمة للأهداف ذات فروق درجات الحرارة الصغيرة
- اللون الأحمر والأزرق أكثر ملاءمة للمشاهد التي تحتاج إلى اكتشاف نقاط المشكلة
- اللون الأحمر الحديدي هو لوحة الألوان القياسية لصناعة الطاقة
ملاحظة: بغض النظر عن لوحة الألوان التي تختارها، فإن درجة الحرارة الحرارية لن تتغير على الإطلاق.
3. ما هي ميزة التصوير الحراري بالأشعة تحت الحمراء؟
- الرؤية عبر الظلام الدامس
- التعرف تحت التمويه
- الكشف بعيد المدى
- الكشف عن توزيع الحرارة
- قياس درجة الحرارة بدون تلامس
- الوعي بالاحتلال
- وغيرها
