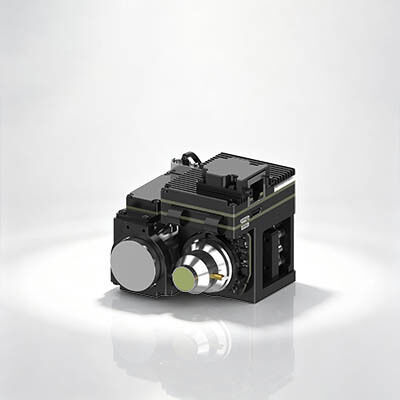

640x512 دقة 15μm حجم البكسل درجة حرارة تشغيل عالية مكبّلة لجهاز الكاميرا تحت الحمراء LWIR
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | جافين GC615HMG |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 640 × 512 / 15 ميكرومتر | كاشف الأشعة تحت الحمراء NETD (23 درجة مئوية) | 20 م ك (F4) |
|---|---|---|---|
| المدى الطيفي | 3.7μm ± 0.2μm ~ 4.8μm ± 0.2μm | مقاس | 71 × 55 × 84 ملم |
| الوزن (ز) | ≥350 | استهلاك ثابت للطاقة (23 درجة مئوية) | ≤7 واط |
| إبراز | وحدات الكاميرا المبردة 640 × 512,وحدات الكاميرا المبردة RS058,نواة الكاميرا T2SL LWIR |
||
منتوج وصف
640x512 15μm وحدة الكاميرا المبردة بالأشعة تحت الحمراء درجة حرارة التشغيل العالية LWIR Camera Core
نظرة عامة على المنتج
يدمج قلب كاميرا الأشعة تحت الحمراء GAVIN GC615HMG كاشف الأشعة تحت الحمراء المبرد بـ 640×512/15μm HOT MWIR مع خوارزميات معالجة الصور من الجيل التالي. تتيح تقنية HOT تصويرًا مستقرًا عالي الجودة مع توفير حجم صغير وتصميم خفيف الوزن واستهلاك منخفض للطاقة لأداء SWaP الأمثل. بفضل التوافق الواسع عبر واجهات الفيديو الرقمية المتعددة وسهولة التطوير الثانوي، فهو مناسب للأجهزة المحمولة والحمولات المحمولة وتطبيقات المراقبة طويلة الأمد.
الميزات الرئيسية
- تعميم FPA، تصوير واضح:تم تطويره باستخدام كاشف الأشعة تحت الحمراء المبرد بقياس كبير 640×512/15μm HOT MWIR، مما يوفر تنوعًا ممتازًا. مجهزة بخوارزميات معالجة الصور من الجيل التالي بما في ذلك DRC وتقليل الضوضاء ثنائية وثلاثية الأبعاد وتحسين الحواف للحصول على صور أكثر وضوحًا.
- تقنية HOT الرائدة في تحسين SWaP:يدعم التشغيل بدرجة حرارة عالية تصل إلى 150 كلفن مع وقت تبريد ≥ 3 دقائق و30 ثانية. الحجم الصغير: 71×55×84 ملم، الوزن: 350 جرام، استهلاك الطاقة: 7 وات.
- واجهات غنية، تكامل سهل:يدعم واجهات CameraLink/USB 3.0/GigE/HDMI/SDI/MIPI/الألياف الضوئية. إخراج صور RAW/YUV مرن.
مواصفات المنتج
| نموذج | جافين GC615HMG |
|---|---|
| مؤشرات الأداء | |
| دقة | 640×512 |
| حجم البكسل | 15 ميكرومتر |
| المبرد | RS058 |
| الاستجابة الطيفية | 3.7μm ± 0.2μm ~ 4.8μm ± 0.2μm |
| كاشف الأشعة تحت الحمراء NETD (23 درجة مئوية) | 20 م ك (F4) |
| معالجة الصور | |
| معدل الإطار | 50 هرتز (F4) / 30 هرتز (F5.5) |
| التكبير الرقمي | تقريب رقمي مستمر من 1× إلى 8× |
| اتجاه الصورة | الوجه أفقيًا/عموديًا/قطريًا |
| خوارزمية الصورة | جمهورية الكونغو الديمقراطية، تقليل ضوضاء الصورة ثنائية وثلاثية الأبعاد، EE |
| كهربائي | |
| فيديو تناظري | بال/NTSC |
| الفيديو الرقمي | المعيار: DVP/LVDS/USB2.0 الخيار: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/ألياف بصرية أحادية الوضع/ألياف بصرية متعددة الأوضاع |
| المزامنة الخارجية | المعيار: LV-TTL الخيار: RS422/LVDS |
| تواصل | المعيار: USB2.0/LV-TTL الخيار: RS422/CAN/USB3.0/GigE |
| مزود الطاقة | 12 فولت ± 1 فولت |
| استهلاك ثابت للطاقة (23 درجة مئوية) | ≥7 واط |
| وقت التبريد (23 درجة مئوية) | ≥3min30s |
| الحجم (مم) | 71×55×84 |
| الوزن (ز) | ≥350 |
| درجة حرارة التشغيل | -40 درجة مئوية~+71 درجة مئوية |
| عدسة بصرية | |
| خيارات العدسة | التركيز الثابت: 25 مم/F2 التكبير المستمر: 18~275 ملم/F5.5 110~1100 ملم/F5.5 15~300 ملم/F4 23~450 ملم/F4 |
التطبيقات الصناعية
يتم استخدام وحدة التصوير الحراري GAVIN GC615HMG على نطاق واسع في العديد من المجالات مثل NDT، والمراقبة البيئية، والمراقبة طويلة المدى، والبحث العلمي، والمزيد.
مزايانا
- حساسية عالية وأداء ممتاز
- التكنولوجيا الرائدة عالميا في صناعة الأشعة تحت الحمراء
- تتوفر العديد من أجهزة الكشف عن الأشعة تحت الحمراء - كاشفات الأشعة تحت الحمراء غير المبردة والمبردة بتنسيقات وأحجام بكسل مختلفة
- إنتاج بكميات كبيرة لضمان التسليم السريع - ثلاثة خطوط إنتاج بقدرة إنتاجية سنوية تصل إلى ملايين أجهزة الكشف
الأسئلة المتداولة
ما هو الفرق بين أجهزة كشف الأشعة تحت الحمراء غير المبردة والمبردة؟
يوجد حاليًا نوعان من أجهزة استشعار التصوير الحراري بالأشعة تحت الحمراء في السوق: مبردة وغير مبردة.
تعمل أجهزة الكشف عن الأشعة تحت الحمراء غير المبردة في درجة الحرارة المحيطة. وهي تعتمد على تكنولوجيا أشباه الموصلات ويمكن تصنيعها بكميات كبيرة وبحجم صغير وتكلفة منخفضة. تُستخدم أجهزة كشف الأشعة تحت الحمراء غير المبردة على نطاق واسع في الأجهزة المحمولة/المحمولة/المحمولة.
يتم تعبئة كاشفات الأشعة تحت الحمراء المبردة في وحدة تحافظ عليها في درجات حرارة منخفضة للغاية مدعومة بمبرد البرد. وهي أكبر وأكثر تكلفة وأقل موثوقية من أجهزة الاستشعار غير المبردة بسبب أنظمة التبريد المعقدة. ومع ذلك، فإن الأنظمة المبردة حساسة بشكل لا يصدق وتعمل عادةً مع بصريات البعد البؤري الطويل لتحقيق مهام بعيدة المدى.
تعمل أجهزة الكشف عن الأشعة تحت الحمراء غير المبردة في درجة الحرارة المحيطة. وهي تعتمد على تكنولوجيا أشباه الموصلات ويمكن تصنيعها بكميات كبيرة وبحجم صغير وتكلفة منخفضة. تُستخدم أجهزة كشف الأشعة تحت الحمراء غير المبردة على نطاق واسع في الأجهزة المحمولة/المحمولة/المحمولة.
يتم تعبئة كاشفات الأشعة تحت الحمراء المبردة في وحدة تحافظ عليها في درجات حرارة منخفضة للغاية مدعومة بمبرد البرد. وهي أكبر وأكثر تكلفة وأقل موثوقية من أجهزة الاستشعار غير المبردة بسبب أنظمة التبريد المعقدة. ومع ذلك، فإن الأنظمة المبردة حساسة بشكل لا يصدق وتعمل عادةً مع بصريات البعد البؤري الطويل لتحقيق مهام بعيدة المدى.
