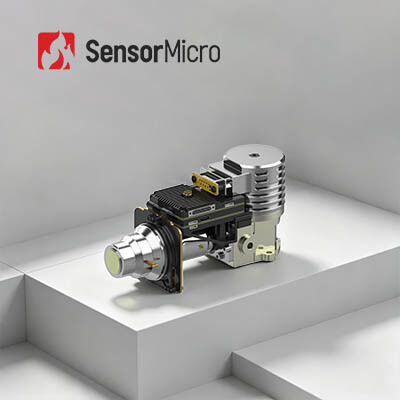

كاميرا حرارية مبردة بدقة MWIR 1280×1024 بحجم بكسل 15 ميكرومتر ومعدل إطارات 50 هرتز

  • MWIR 1280×1024 Resolution Cooled Thermal Camera Core with 15μm Pixel Size and 50Hz Frame Rate
مكان المنشأ الصين
اسم العلامة التجارية SensorMicro
إصدار الشهادات ISO9001:2015; RoHS; Reach
رقم الموديل جافين GC1215MC
الحد الأدنى لكمية 1 قطعة
الأسعار قابل للتفاوض
شروط الدفع تي/تي
تفاصيل المنتج
قرار الكاشف 1280×1024/15 ميكرومتر مقاس 160×60×85 ملم
كاشف الأشعة تحت الحمراء NETD (23 درجة مئوية) 20 مللي كلفن (F2/F4) معدل الإطار 50 هرتز
المدى الطيفي 3.7 ~ 4.8 ميكرومتر عدسة اختيارية تركيز ثابت 25 ملم/F1.6
إبراز

وحدات الكاميرا المبردة MWIR

,

وحدات الكاميرا المبردة 320 × 256
اترك رسالة
منتوج وصف
كاميرا حرارية مبردة MWIR بدقة 1280×1024/15 ميكرومتر مع عدسة 25 مم
نظرة عامة على المنتج

تتميز نواة الكاميرا الحرارية بالأشعة تحت الحمراء المبردة GAVIN GC1215MC HD MWIR بكاشف مبرد MWIR مطور ذاتيًا بدقة 1280×1024/15 ميكرومتر، مما يوفر أربعة أضعاف عدد البكسلات للكواشف التقليدية بدقة 640×512 ضمن نفس مساحة الصورة النشطة. يتيح ذلك مجال رؤية أوسع ويكشف عن المزيد من تفاصيل الصورة. وهي مجهزة بخوارزميات معالجة صور متعددة، وتقدم صورًا عالية الدقة مباشرة، ومناسبة للكشف عن الأهداف في جميع الأحوال الجوية تحت ظروف رؤية مختلفة وبيئات قاسية.

الميزات الرئيسية
  • دقة الميجابكسل، جودة صورة استثنائية: مدعومة بكاشف الأشعة تحت الحمراء المبرد متوسط الموجة بدقة 1280×1024/15 ميكرومتر لتصوير حراري حاد ومفصل. تدمج خوارزميات معالجة صور متقدمة بما في ذلك DRC، وتقليل الضوضاء ثنائي وثلاثي الأبعاد، وتعزيز الحواف (EE) لوضوح فائق.
  • موثوقية عالية، حساسية فائقة: يضمن التصوير الحراري المبرد MWIR تكيفًا واتساقًا ممتازين عبر التطبيقات مع حساسية حرارية فائقة.
  • سهولة التكامل، تكوين مرن: يدعم واجهة CameraLink مع إخراج بيانات صور RAW/YUV. تتوفر تكوينات بصرية متعددة للتكبير المستمر لتلبية الاحتياجات المختلفة.
مواصفات المنتج
الموديل GAVIN GC1215MC
الدقة 1280×1024
حجم البكسل 15 ميكرومتر
الاستجابة الطيفية 3.7 ميكرومتر ± 0.2 ميكرومتر ~ 4.8 ميكرومتر ± 0.2 ميكرومتر
NETD لكاشف الأشعة تحت الحمراء (23 درجة مئوية) 20mK (F2/F4)
معدل الإطارات 50 هرتز
وضع التعتيم خطي/مخطط بياني/مختلط
التقريب الرقمي تقريب رقمي مستمر من 1× إلى 8×
اتجاه الصورة قلب أفقي/رأسي/قطري
خوارزمية الصورة DRC، تقليل ضوضاء الصورة ثنائي وثلاثي الأبعاد، EE
واجهة خارجية قياسية واجهة إخراج مخصصة HDMI J30JZ ذات 25 سنًا
فيديو تناظري PAL/NTSC
فيديو رقمي قياسي: DVP
اختياري: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/ألياف بصرية أحادية الوضع/ألياف بصرية متعددة الأوضاع
مزامنة خارجية قياسي: LV-TTL
اختياري: RS422/LVDS
الاتصال قياسي: USB2.0/LV-TTL
اختياري: RS422/CAN/USB3.0/GigE
مزود الطاقة 24 فولت ± 4 فولت
استهلاك الطاقة الثابت (23 درجة مئوية) ≤16 واط
وقت التبريد (23 درجة مئوية) ≤7 دقائق و 30 ثانية
الحجم (مم) 160×60×85
الوزن (جم) ≤850
درجة حرارة التشغيل -40 درجة مئوية ~ +71 درجة مئوية
الاهتزاز الاهتزاز: شدة النقل عالي السرعة؛ التأثير: موجة جيبية نصفية، 40 جرام/11 مللي ثانية، 3 محاور، 6 اتجاهات، 3 مرات/اتجاه
عدسة بصرية تركيز ثابت: 25 مم/F1.6
التطبيقات الصناعية
  • الاختبارات غير الإتلافية (NDT)
  • المراقبة البيئية
  • المراقبة بعيدة المدى
  • البحث العلمي
حول SensorMicro
  • خبرة تقنية عميقة: مع سنوات عديدة من الخبرة في تكنولوجيا أجهزة الاستشعار بالأشعة تحت الحمراء، لدينا قدرات قوية في تصميم الرقائق، وتصنيع الرقائق، والتعبئة والاختبار، وتكامل الأنظمة.
  • التركيز على الابتكار: ملتزمون بدفع الاختراقات التكنولوجية في التصوير الحراري، ودفع حدود NETD، و SWaP، ودرجة حرارة التشغيل باستمرار.
  • محفظة منتجات متنوعة: مجموعة شاملة من مكونات الكشف بالأشعة تحت الحمراء - المبردة وغير المبردة - توفر حلولًا مخصصة لمختلف الصناعات.
  • التحقق الصارم من الموثوقية: تخضع المنتجات لإجراءات اختبار متعددة لضمان الاستقرار والموثوقية على المدى الطويل.
  • دعم فني احترافي: يعمل فريق الهندسة عن كثب مع العملاء لتسريع تكامل الأنظمة وتحسين الكفاءة.
أسئلة متكررة
1. كيف تعمل مصفوفة البؤرة غير المبردة الميكروية؟

باستخدام مبدأ التأثير الحراري الإشعاعي للأشعة تحت الحمراء، يقوم كاشف الأشعة تحت الحمراء غير المبرد بتحويل طاقة إشعاع الأشعة تحت الحمراء إلى طاقة حرارية باستخدام مادة امتصاص الأشعة تحت الحمراء، بحيث تزداد درجة حرارة المادة الحساسة. بعد ذلك، يتغير معامل فيزيائي معين للمادة الحساسة وفقًا لذلك ويتحول إلى إشارة كهربائية أو إشارة ضوء مرئية من خلال آلية تحويل معينة مصممة لتحقيق اكتشاف الجسم.

2. ما هي ميزة الميكروبولومتر غير المبرد من نوع VOX؟

لا يحتاج كاشف مصفوفة البؤرة بالأشعة تحت الحمراء غير المبرد إلى جهاز تبريد مدمج (IDCA) ويمكنه العمل في درجة حرارة الغرفة. يتمتع بمزايا البدء السريع، واستهلاك الطاقة المنخفض، والحجم الصغير، والوزن الخفيف، والعمر الطويل، والتكلفة المنخفضة وما إلى ذلك. على الرغم من أن حساسية كاشف مصفوفة البؤرة بالأشعة تحت الحمراء غير المبرد ليست جيدة مثل الكواشف المبردة بالأشعة تحت الحمراء، إلا أنه بعد سنوات من التطوير، أصبحت تكلفته وأداؤه أفضل بشكل واضح من الكاشف المبرد، مما يمنحه آفاقًا أوسع للتطبيق.
