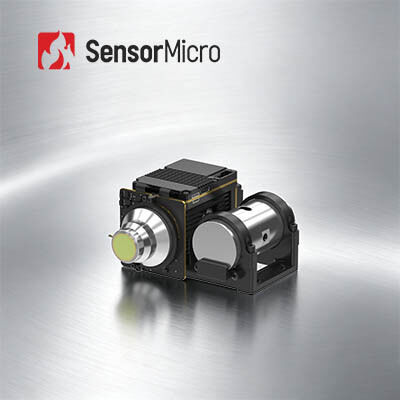

كاميرا MWIR عالية الدقة مقاس 1280 × 1024 مع مسافة بكسل تبلغ 10 ميكرومتر ومعدل إطار يبلغ 50 هرتز للتكامل السريع
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | جافين GC1210HMF |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| قرار الكاشف | 1280 × 1024 / 10 ميكرومتر | معدل الإطار | 50 هرتز |
|---|---|---|---|
| تستخدم ل | التنمية الثانوية | مقاس | 149x58.5x71 ملم |
| NETD | 20mK(F2); 25 م ك (F4) | المدى الطيفي | 3.7 ~ 4.8 ميكرومتر |
| إبراز | كاشف الأشعة تحت الحمراء المبرد MWIR,1280 × 1024 كاشف الأشعة تحت الحمراء المبرد,كاشف mwir المبرد |
||
منتوج وصف
وحدة الكاميرا تحت الحمراء الساخنة المبردة MWIR 1280x1024 10μm
لمحة عامة عن المنتج
غافين GC1210HMF هو مركز كاميرا تحت الحمراء (MWIR) عالي الأداء المبرد في منتصف الموجة مبني حول كاشف درجة حرارة تشغيل عالية (HOT) بدقة 1280 × 1024.تتفوق على وحدات MWIR التقليدية 640 × 512 / 15μm، يحتوي على حجم بكسل أصغر وضوح أعلى أربعة أضعاف لتحسين الدقة الفضائية ودقة التصوير.
مجهزة بخوارزميات متقدمة لـ DRC و 2D / 3D للحد من الضوضاء وتعزيز الحافة ، فإنها تلتقط صور تحت الحمراء دقيقة ومفصلة على مستوى الميكابيكسل.الاستفادة من تكنولوجيا HOT المتطورة التي تدعم عملية 150K عالية درجة الحرارة وتبريد سريع ≤4 دقائق، يحقق النواة خصائص SWaP ممتازة مع أبعاد صغيرة 101 × 101 × 54 مم وتصميم خفيف الوزن 570g.
الخصائص الرئيسية
- تصوير ميكابيكسل، جودة متفوقة- تم تطويرها على أساس كاشف الأشعة تحت الحمراء المبرد بواسطة MWIR 1280 × 1024 / 10μm HOT ، يوفر دقة عالية وجودة صورة حساسة.الحد من الضوضاء 2D / 3D، وتعزيز حافة EE لتصوير أكثر وضوحا.
- تكنولوجيا HOT لتحسين SWaP النهائي- يدعم التشغيل في درجة حرارة عالية عند 150K، مع وقت تبريد ≤4min. الأبعاد المدمجة حتى 101 × 101 × 54mm، خفيفة الوزن في 570g فقط.
- واجهات غنية، وسهولة التكامل- يدعم مخرجات فيديو كاميرالينك/USB3.0/GigE/HDMI/SDI/MIPI/الألياف البصرية.
مواصفات المنتج
| النموذج | (جافين) ، (جيفين) ، (جيفين) |
|---|---|
| القرار | 1280×1024 |
| حجم البيكسل | 10μm |
| رد الفعل الطيفي | 3.7μm±0.2μm·4.8μm±0.2μm |
| كاشف الأشعة تحت الحمراء NETD ((23 درجة مئوية) | 20mK ((F2) 25mK ((F4) |
| معدل الإطار | 50 هرتز |
| زيادة الرقمية | 1 × إلى 8 × تكبير رقمي مستمر |
| توجيه الصورة | أفقياً/عمودياً/شمالياً |
| خوارزمية الصورة | جمهورية الكونغو الديمقراطية، تخفيض ضوضاء الصورة 2D/3D، EE |
| الفيديو الرقمي | المعيار: DVP الخيار: كاميرالينك/USB3.0/GigE/SDI/HDMI/MIPI/ألياف بصرية أحادية الوضع/ألياف بصرية متعددة الوضع |
| التزام خارجي | المعيار: LV-TTL الخيار: RS422/LVDS |
| التواصل | المعيار: USB2.0/LV-TTL الخيار: RS422/CAN/USB3.0/GigE |
| إمدادات الطاقة | 12 فولت±1 فولت |
| استهلاك الطاقة الثابت ((23 درجة مئوية) | ≤8W |
| وقت التبريد ((23°C) | ≤4 دقيقة |
| الحجم ((ملم) | 101×101×54 |
| الوزن ((g) | ≤570 |
| درجة حرارة العمل | -40°C~+71°C |
| العدسات البصرية | التركيز الثابت: 15mm/F2 التكبير المستمر: 15~300mm/F4 30~500mm/F4 |
التطبيقات الصناعية
يتم استخدام وحدة التصوير الحراري GAVIN GC1210HMF على نطاق واسع في العديد من المجالات مثل NDT ، ومراقبة البيئة ، والمراقبة بعيدة المدى ، والبحوث العلمية وما إلى ذلك.
فوائدنا
- محفظة منتجات متنوعة
- خبرة تقنية عميقة
- التحقق الصارم من الموثوقية يضمن ضمان الجودة
- تركز على الابتكار والتنفيذ العملي في الاستشعار بالأشعة تحت الحمراء
- خدمات الدعم الفني المهني والتنمية المشتركة
الأسئلة الشائعة
ما هو كاشف الأشعة تحت الحمراء / مستشعر التصوير الحراري؟
موجات الأشعة تحت الحمراء لا يمكن رؤيتها بالعين البشرية Infrared detector / thermal imaging sensor is an optical-electrical device to react to infrared radiation and thermal energy and convert it into electrical signal and then output visible thermal images.
ما هو WLP؟
يشير WLP إلى حزمة مستوى الشريحة. إنها عملية إكمال حزمة فراغ عالية مباشرة على شريحة MEMS بأكملها ، ثم الكتابة والقطع لصنع مستشعر تحت الحمراء واحد.جنبا إلى جنب مع حزمة معدنية، حزمة السيراميك، فهي 3 أشكال الحزمة الرئيسية من كاشفات الأشعة تحت الحمراء غير المبردة.
ما هي الميزة من WLP؟
تم تصميم أجهزة الكشف عن الأشعة تحت الحمراء WLP خصيصًا لتلبية متطلبات التصغير وانخفاض التكلفة في تطبيق تكنولوجيا الأشعة تحت الحمراء في سوق الإلكترونيات الاستهلاكية.مع القدرة على تصنيع الكميات، تقدم الآن مجموعة متنوعة من حلول وحدات WLP تحت الحمراء لتعزيز المزيد من التطبيقات الجديدة للأسواق الناشئة.
